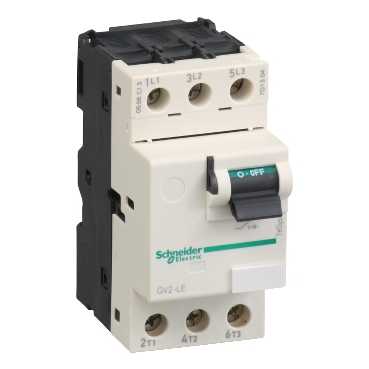

GV2LE05

Ana seri TeSys   ürün adı TeSys GV2   cihaz kısa adı GV2LE   ürün ya da bileşen tipi Devre kesici   cihaz uygulaması Motor   kutup açıklaması 3P   ağ tipi AC   kullanım kategorisi AC-3uyumluluk standardı IEC 60947-4-1 Kategori Auyumluluk standardı IEC 60947-2   ağ frekansı 50/60 Hzuyumluluk standardı IEC 60947-2   kesme kapasitesi 100 kA Icu -de 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 100 kA Icu -de 230/240 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 100 kA Icu -de 400/415 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 100 kA Icu -de 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 100 kA Icu -de 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   [Ics] nominal hizmet kısa devre kesme kapasitesi 100 % -de 230/240 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 100 % -de 440 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 100 % -de 500 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 100 % -de 690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 100 % -de 400/415 V AC 50/60 Hz uyumluluk standardı IEC 60947-2   açma birimi derecesi 1 A   açma birimi teknolojisi Manyetik   manyetik açma akımı 13 A

Tamamlayıcı montaj modu Klipsle Vidalarla   montaj desteği Plaka Ray   montaj konumu Yatay Dikey   motor gücü kW 0,25 kW -de 400/415 V AC 50/60 Hz 0.37 kW -de 400/415 V AC 50/60 Hz 0.37 kW -de 500 V AC 50/60 Hz 0.55 kW -de 690 V AC 50/60 Hz 0.75 kW -de 690 V AC 50/60 Hz   kontrol tipi Geçiş   [Ue] nominal çalışma voltajı 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   [Ui] nominal yalıtım voltajı 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60947-2   kutup başına güç dağılımı 1.8 W   mekanik dayanıklılık 100000 cycles   elektrik dayanıklılığı 100000 cycles için AC-3 -de 415 V   çalışma hızı 40 cyc/h   nominal görev Sürekliuyumluluk standardı IEC 60947-4-1   bağlantılar - terminaller Vida kelepçesi terminalleri 2 kablo(lar) 1...6 mm² - kablo sertligi : katı Vida kelepçesi terminalleri 2 kablo(lar) 1,5...6 mm² - kablo sertligi : esnek - olmadan kablo ucu Vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi : esnek - ile kablo ucu   sıkma torku 1,7 N.m - üzerinde vida kelepçesi terminalleri   mekanik dayanıklılık Şoklar 30 Gnuyumluluk standardı IEC 60068-2-27 Titreşimler 5 Gn, 5...150 Hzuyumluluk standardı IEC 60068-2-6   yalıtıma uygunluk Evetuyumluluk standardı IEC 60947-1   yükseklik 89 mm   genişlik 45 mm   derinlik 78.5 mm   ürün ağırlığı 0.33 kg

Ortam standartlar EN 60204 IEC 60947-1 IEC 60947-2 NF C 63-120 NF C 63-650 NF C 79-130 VDE 0113 VDE 0660   ürün sertifikaları CCC CSA   koruyucu bakım TH   IK koruma derecesi IK04   çalışma için ortam hava sıcaklığı -20...60 °C   depolama için ortam hava sıcaklığı -40...80 °C   yangına dayanıklılık 960 °Cuyumluluk standardı IEC 60695-2-1   çalışma yüksekliği 2000 m
