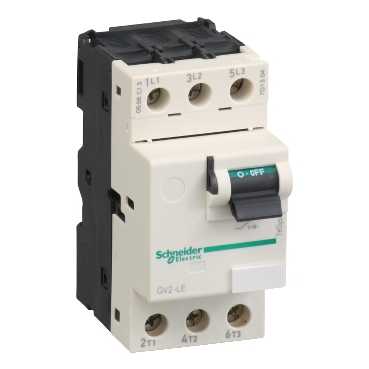

GV2LE32
  • GV2LE32

Ana
seri TeSys
ürün adı TeSys GV2
cihaz kısa adı GV2LE
ürün ya da bileşen tipi Devre kesici
cihaz uygulaması Motor
kutup açıklaması 3P
ağ tipi AC
kullanım kategorisi AC-3uyumluluk standardı IEC 60947-4-1
Kategori Auyumluluk standardı IEC 60947-2

ağ frekansı 50/60 Hzuyumluluk standardı IEC 60947-2
kesme kapasitesi 3 kA Icu -de 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
50 kA Icu -de 230/240 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
6 kA Icu -de 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
4 kA Icu -de 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
10 kA Icu -de 400/415 V AC 50/60 Hzuyumluluk standardı IEC 60947-2

[Ics] nominal hizmet kısa devre kesme kapasitesi 100 % -de 230/240 V AC 50/60 Hz uyumluluk standardı IEC 60947-2
50 % -de 400/415 V AC 50/60 Hz uyumluluk standardı IEC 60947-2
50 % -de 440 V AC 50/60 Hz uyumluluk standardı IEC 60947-2
75 % -de 500 V AC 50/60 Hz uyumluluk standardı IEC 60947-2
75 % -de 690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2

açma birimi derecesi 32 A
açma birimi teknolojisi Manyetik
manyetik açma akımı 416 A

Tamamlayıcı
montaj modu Klipsle
Vidalarla

montaj desteği Plaka
Ray

montaj konumu Yatay
Dikey

motor gücü kW 15 kW -de 400/415 V AC 50/60 Hz
22 kW -de 690 V AC 50/60 Hz
18,5 kW -de 500 V AC 50/60 Hz

kontrol tipi Geçiş
[Ue] nominal çalışma voltajı 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
[Ui] nominal yalıtım voltajı 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
[Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60947-2
kutup başına güç dağılımı 1.8 W
mekanik dayanıklılık 100000 cycles
elektrik dayanıklılığı 100000 cycles için AC-3 -de 415 V
çalışma hızı 40 cyc/h
nominal görev Sürekliuyumluluk standardı IEC 60947-4-1
bağlantılar - terminaller Vida kelepçesi terminalleri 2 kablo(lar) 1...6 mm² - kablo sertligi : katı
Vida kelepçesi terminalleri 2 kablo(lar) 1,5...6 mm² - kablo sertligi : esnek - olmadan kablo ucu
Vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi : esnek - ile kablo ucu

sıkma torku 1,7 N.m - üzerinde vida kelepçesi terminalleri
mekanik dayanıklılık Şoklar 30 Gnuyumluluk standardı IEC 60068-2-27
Titreşimler 5 Gn, 5...150 Hzuyumluluk standardı IEC 60068-2-6

yalıtıma uygunluk Evetuyumluluk standardı IEC 60947-1
yükseklik 89 mm
genişlik 45 mm
derinlik 78.5 mm
ürün ağırlığı 0.33 kg

Ortam
standartlar EN 60204
IEC 60947-1
IEC 60947-2
NF C 63-120
NF C 63-650
NF C 79-130
VDE 0113
VDE 0660

ürün sertifikaları CCC
CSA

koruyucu bakım TH
IK koruma derecesi IK04
çalışma için ortam hava sıcaklığı -20...60 °C
depolama için ortam hava sıcaklığı -40...80 °C
yangına dayanıklılık 960 °Cuyumluluk standardı IEC 60695-2-1
çalışma yüksekliği 2000 m
