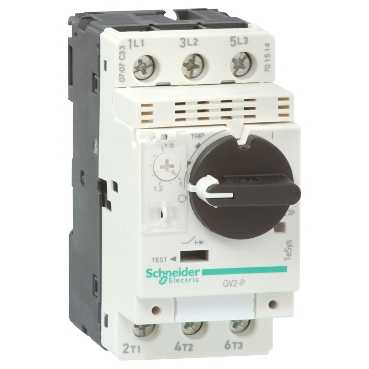

GV2P20

Ana seri TeSys   ürün adı TeSys GV2   cihaz kısa adı GV2P   ürün ya da bileşen tipi Devre kesici   cihaz uygulaması Motor   kutup açıklaması 3P   ağ tipi AC   kullanım kategorisi AC-3uyumluluk standardı IEC 60947-4-1 Kategori Auyumluluk standardı IEC 60947-2   ağ frekansı 50/60 Hzuyumluluk standardı IEC 60947-4-1   kesme kapasitesi 10 kA Icu -de 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 20 kA Icu -de 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 100 kA Icu -de 230/240 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 4 kA Icu -de 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 50 kA Icu -de 400/415 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   [Ics] nominal hizmet kısa devre kesme kapasitesi 100 % -de 230/240 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 100 % -de 690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 50 % -de 400/415 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 75 % -de 440 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 75 % -de 500 V AC 50/60 Hz uyumluluk standardı IEC 60947-2   açma birimi derecesi 13...18 A   açma birimi teknolojisi Termal manyetik   manyetik açma akımı 223 A

Tamamlayıcı montaj modu Klipsle Vidalarla   montaj desteği Plaka Ray   montaj konumu Yatay Dikey   motor gücü kW 15 kW -de 690 V AC 50/60 Hz 9 kW -de 500 V AC 50/60 Hz 7,5 kW -de 400/415 V AC 50/60 Hz   kontrol tipi Döner düğme   [Ue] nominal çalışma voltajı 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   [Ui] nominal yalıtım voltajı 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   [Ith] klasik açık hava termik akımı 18 Auyumluluk standardı IEC 60947-4-1   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60947-2   kutup başına güç dağılımı 2.5 W   mekanik dayanıklılık 100000 cycles   elektrik dayanıklılığı 100000 cycles için AC-3 -de 440 V   çalışma hızı 25 cyc/h   nominal görev Sürekliuyumluluk standardı IEC 60947-4-1   bağlantılar - terminaller Vida kelepçesi terminalleri 2 kablo(lar) 1...6 mm² - kablo sertligi : katı Vida kelepçesi terminalleri 2 kablo(lar) 1,5...6 mm² - kablo sertligi : esnek - olmadan kablo ucu Vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi : esnek - ile kablo ucu   sıkma torku 1,7 N.m - üzerinde vida kelepçesi terminalleri   mekanik dayanıklılık Titreşimler 5 Gn, 5...150 Hzuyumluluk standardı IEC 60068-2-6 Şoklar 11 msn için 30 Gnuyumluluk standardı IEC 60068-2-27   yalıtıma uygunluk Evetuyumluluk standardı IEC 60947-1   faz arızası hassasiyeti Evetuyumluluk standardı IEC 60947-4-1   yükseklik 89 mm   genişlik 45 mm   derinlik 97 mm

Ortam standartlar EN 60204 IEC 60947-1 IEC 60947-2 IEC 60947-4-1 NF C 63-120 NF C 63-650 NF C 79-130 UL 508 VDE 0113 VDE 0660 CSA C22.2   ürün sertifikaları ATEX BV CCC CSA DNV EZU GL RINA TSE UL UL 508 tip E LROS EAC   koruyucu bakım TH   IP koruma derecesi IP20uyumluluk standardı IEC 60529   IK koruma derecesi IK04   çalışma için ortam hava sıcaklığı -20...60 °C   depolama için ortam hava sıcaklığı -40...80 °C   yangına dayanıklılık 960 °Cuyumluluk standardı IEC 60695-2-1   çalışma yüksekliği 2000 m

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0631 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur
