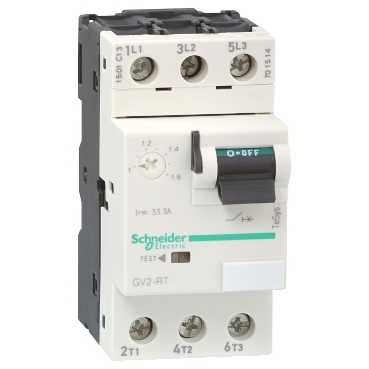

GV2RT16

Ana seri TeSys   ürün adı TeSys GV2   cihaz kısa adı GV2RT   ürün ya da bileşen tipi Devre kesici   cihaz uygulaması Motor Transformer   kutup açıklaması 3P   ağ tipi AC   kullanım kategorisi AC-3uyumluluk standardı IEC 60947-4-1 Kategori Auyumluluk standardı IEC 60947-2   ağ frekansı 50/60 Hzuyumluluk standardı IEC 60947-4-1   kesme kapasitesi 3 kA Icu -de 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 15 kA Icu -de 400/415 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 8 kA Icu -de 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 6 kA Icu -de 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 100 kA Icu -de 220/230 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   açma birimi derecesi 9...14 A   açma birimi teknolojisi Termal manyetik   manyetik açma akımı 280 A

Tamamlayıcı montaj modu Klipsle Vidalarla   montaj desteği Ray   montaj konumu Yatay Dikey   motor gücü kW 2.2 kW -de 220/230 V AC 50/60 Hz motor koruma yüksek tepe akımı 3 kW -de 220/230 V AC 50/60 Hz motor koruma yüksek tepe akımı 5,5 kW -de 400/415 V AC 50/60 Hz motor koruma yüksek tepe akımı 5,5 kW -de 440 V AC 50/60 Hz motor koruma yüksek tepe akımı 7,5 kW -de 440 V AC 50/60 Hz motor koruma yüksek tepe akımı 7,5 kW -de 500 V AC 50/60 Hz motor koruma yüksek tepe akımı 9 kW -de 690 V AC 50/60 Hz motor koruma yüksek tepe akımı 11 kW -de 690 V AC 50/60 Hz motor koruma yüksek tepe akımı 4 kW -de 230/240 V AC 50/60 Hz transformatör koruması 6,3 kW -de 400/415 V AC 50/60 Hz transformatör koruması 10 kW -de 690 V AC 50/60 Hz transformatör koruması 12,5 kW -de 690 V AC 50/60 Hz transformatör koruması   kontrol tipi Geçiş   [Ue] nominal çalışma voltajı 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   [Ui] nominal yalıtım voltajı 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   [Ith] klasik açık hava termik akımı 14 Auyumluluk standardı IEC 60947-4-1   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60947-2   kutup başına güç dağılımı 2.5 W   mekanik dayanıklılık 100000 cycles   elektrik dayanıklılığı 100000 cycles için AC-3 -de 440 V   çalışma hızı 25 cyc/h   nominal görev Sürekliuyumluluk standardı IEC 60947-4-1   bağlantılar - terminaller Vida kelepçesi terminalleri 2 kablo(lar) 1...6 mm² - kablo sertligi : katı Vida kelepçesi terminalleri 2 kablo(lar) 1,5...6 mm² - kablo sertligi : esnek - olmadan kablo ucu Vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi : esnek - ile kablo ucu   sıkma torku 1,7 N.m - üzerinde vida kelepçesi terminalleri   yalıtıma uygunluk Evetuyumluluk standardı IEC 60947-1   faz arızası hassasiyeti Evetuyumluluk standardı IEC 60947-4-1   yükseklik 89 mm   genişlik 45 mm   derinlik 78.5 mm

Ortam standartlar EN 60204 IEC 60947-1 IEC 60947-2 IEC 60947-4-1 NF C 63-120 NF C 63-650 NF C 79-130 UL 508 VDE 0113 VDE 0660 CSA C22.2   ürün sertifikaları CCC CSA UL EAC   koruyucu bakım TH   IP koruma derecesi IP20uyumluluk standardı IEC 60529   IK koruma derecesi IK04   çalışma için ortam hava sıcaklığı -20...60 °C   depolama için ortam hava sıcaklığı -40...80 °C   yangına dayanıklılık 960 °Cuyumluluk standardı IEC 60695-2-1   çalışma yüksekliği 2000 m
