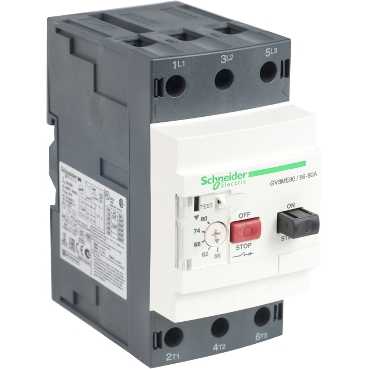

GV3ME80

Ana seri TeSys   ürün adı TeSys GV3   cihaz kısa adı GV3ME   ürün ya da bileşen tipi Devre kesici   cihaz uygulaması Motor   kutup açıklaması 3P   ağ tipi AC   kullanım kategorisi AC-3uyumluluk standardı IEC 60947-4-1 Kategori Auyumluluk standardı IEC 60947-2   ağ frekansı 50/60 Hzuyumluluk standardı IEC 60947-4-1   kesme kapasitesi 15 kA Icu -de 400/415 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 4 kA Icu -de 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 10 kA Icu -de 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 100 kA Icu -de 230/240 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 2 kA Icu -de 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   [Ics] nominal hizmet kısa devre kesme kapasitesi 100 % -de 230/240 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 100 % -de 500 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 100 % -de 690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 50 % -de 400/415 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 60 % -de 440 V AC 50/60 Hz uyumluluk standardı IEC 60947-2   açma birimi derecesi 56...80 A   açma birimi teknolojisi Termal manyetik   manyetik açma akımı 1040 A

Tamamlayıcı montaj modu Klipsle Vidalarla   montaj desteği Plaka Ray   montaj konumu Yatay Dikey   motor gücü kW 45 kW -de 500 V AC 50/60 Hz 55 kW -de 690 V AC 50/60 Hz 37 kW -de 400/415 V AC 50/60 Hz   kontrol tipi Push-buton   [Ue] nominal çalışma voltajı 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   [Ui] nominal yalıtım voltajı 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   [Ith] klasik açık hava termik akımı 80 Auyumluluk standardı IEC 60947-4-1   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60947-2   kutup başına güç dağılımı 8 W   mekanik dayanıklılık 30000 cycles   elektrik dayanıklılığı 30000 cycles için AC-3 -de 440 V   çalışma hızı 25 cyc/h   nominal görev Sürekliuyumluluk standardı IEC 60947-4-1   bağlantılar - terminaller Vida kelepçesi terminalleri 1 kablo(lar) 2,5...35 mm² - kablo sertligi : katı Vida kelepçesi terminalleri 1 kablo(lar) 2,5...16 mm² - kablo sertligi : esnek - olmadan kablo ucu Vida kelepçesi terminalleri 1 kablo(lar) 2,5...16 mm² - kablo sertligi : esnek - ile kablo ucu   sıkma torku 5 N.m - üzerinde vida kelepçesi terminalleri   mekanik dayanıklılık Şoklar 20 msn için 22 Gnuyumluluk standardı IEC 60068-2-27 Titreşimler 2,5 Gn, 0...25 Hzuyumluluk standardı IEC 60068-2-6   faz arızası hassasiyeti Evetuyumluluk standardı IEC 60947-4-1   yükseklik 120 mm   genişlik 61.2 mm   derinlik 113 mm   ürün ağırlığı 0.7 kg

Ortam standartlar BS EN DIN EN 60947-2 DIN EN 60947-4-1 EN/IEC NF EN   ürün sertifikaları CSA UL LROS   koruyucu bakım TC   IP koruma derecesi IP20uyumluluk standardı IEC 60529   IK koruma derecesi IK04   çalışma için ortam hava sıcaklığı -20...60 °C   depolama için ortam hava sıcaklığı -40...80 °C   yangına dayanıklılık 960 °Cuyumluluk standardı IEC 60695-2-1   çalışma yüksekliği 3000 m
