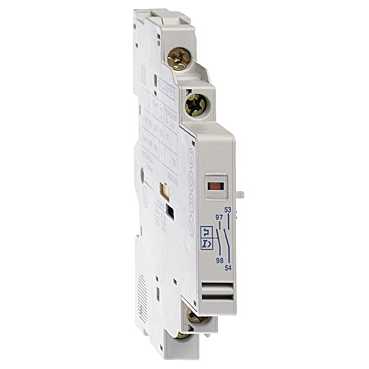

GVAD1010

Ana seri TeSys   cihaz kısa adı GVAD   ürün ya da bileşen tipi Yardımcı kontak bloğu   ürün uyumluluğu GV2L GV2LE GV2ME GV2P GV2RT GV3L GV3P   yardımcı kontak çalışma Hata sinyali 1 NA   kutup kontak düzenleme 2 NA   bağlantılar - terminaller Vida kelepçesi terminalleri 1 kablo 1...2.5 mm² - kablo sertligi: katı Vida kelepçesi terminalleri 2 kablo 1...2.5 mm² - kablo sertligi: katı Vida kelepçesi terminalleri 1 kablo 0,75...2,5 mm² - kablo sertligi: esnek - olmadan kablo ucu Vida kelepçesi terminalleri 2 kablo 0,75...2,5 mm² - kablo sertligi: esnek - olmadan kablo ucu Vida kelepçesi terminalleri 2 kablo 0,75...1,5 mm² - kablo sertligi: esnek - ile kablo ucu Vida kelepçesi terminalleri 1 kablo 0,75...1,5 mm² - kablo sertligi: esnek - ile kablo ucu

Tamamlayıcı montaj konumu Sol taraf   [Ui] nominal yalıtım voltajı 690 V - uyumluluk standardı IEC 60947-1 300 V - uyumluluk standardı UL 508 300 V - uyumluluk standardı CSA C22.2 No 14   [Ue] nominal çalışma voltajı 48...690 V AC 24...240 V DC   [Ith] klasik açık hava termik akımı 6 A 2,5 A için hata sinyalleme   koruma tipi GB2CB... devre kesici Ue <= 415 V için çalışma akımına göre değer GG sigorta <= 10 A   mekanik dayanıklılık 100000 cycles   minimum anahtarlama akımı 5 mA   minimum anahtarlama gerilimi 17 V   VA cinsinden nominal çalışma gücü 300 VA -de 48 V AC-15 - elektrik dayanikliligi: 100000 cycles 400 VA -de 690 V AC-15 - elektrik dayanikliligi: 100000 cycles 500 VA -de 110...127 V AC-15 - elektrik dayanikliligi: 100000 cycles 500 VA -de 500 V AC-15 - elektrik dayanikliligi: 100000 cycles 650 VA -de 440 V AC-15 - elektrik dayanikliligi: 100000 cycles 720 VA -de 230...240 V AC-15 - elektrik dayanikliligi: 100000 cycles 850 VA -de 380...415 V AC-15 - elektrik dayanikliligi: 100000 cycles 36 VA -de 24 V AC-14 - elektrik dayanikliligi: 1000 cycles 48 VA -de 48 V AC-14 - elektrik dayanikliligi: 1000 cycles 72 VA -de 110...127 V AC-14 - elektrik dayanikliligi: 1000 cycles   W cinsinden nominal çalışma gücü 120 W -de 240 V DC-13 - elektrik dayanikliligi: 100000 cycles 140 W -de 110 V DC-13 - elektrik dayanikliligi: 100000 cycles 140 W -de 24 V DC-13 - elektrik dayanikliligi: 100000 cycles 180 W -de 60 V DC-13 - elektrik dayanikliligi: 100000 cycles 240 W -de 48 V DC-13 - elektrik dayanikliligi: 100000 cycles 15 W -de 48 V DC-13 - elektrik dayanikliligi: 1000 cycles 24 W -de 24 V DC-13 - elektrik dayanikliligi: 1000 cycles 9 W -de 60 V DC-13 - elektrik dayanikliligi: 1000 cycles   sıkma torku <= 1,4 N.m - üzerinde vida kelepçesi terminalleri   yükseklik 89 mm   genişlik 9.3 mm   derinlik 66 mm   ürün ağırlığı 0.055 kg

Ortam çevresel özellik Normal ortam
