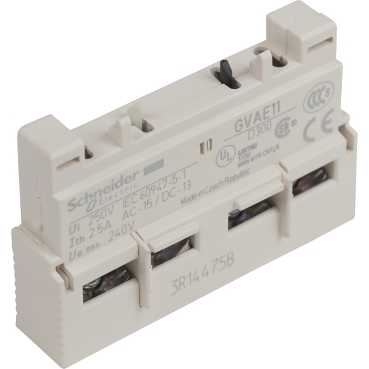

GVAE11
  • GVAE11

Ana
seri TeSys
cihaz kısa adı GVAE
ürün ya da bileşen tipi Yardımcı kontak bloğu
ürün uyumluluğu GV2L
GV2LE
GV2ME
GV2P
GV2RT
GV3L
GV3P

kutup kontak düzenleme 1 NA + 1 NK
bağlantılar - terminaller Vida kelepçesi terminalleri 1 kablo 1...2.5 mm² - kablo sertligi: katı
Vida kelepçesi terminalleri 2 kablo 1...2.5 mm² - kablo sertligi: katı
Vida kelepçesi terminalleri 1 kablo 0,75...2,5 mm² - kablo sertligi: esnek - olmadan kablo ucu
Vida kelepçesi terminalleri 2 kablo 0,75...2,5 mm² - kablo sertligi: esnek - olmadan kablo ucu
Vida kelepçesi terminalleri 1 kablo 0,75...1,5 mm² - kablo sertligi: esnek - ile kablo ucu

set başına miktar 10'lu set

Tamamlayıcı
montaj konumu Ön taraf
[Ui] nominal yalıtım voltajı 250 V - uyumluluk standardı IEC 60947-1
300 V - uyumluluk standardı UL 508
300 V - uyumluluk standardı CSA C22.2 No 14

[Ue] nominal çalışma voltajı 24...240 V AC
24...60 V DC

[Ith] klasik açık hava termik akımı 2,5 A
koruma tipi GG sigorta <= 10 A
GB2CB06 devre kesici <= 10 A

mekanik dayanıklılık 100000 cycles
minimum anahtarlama akımı 5 mA
minimum anahtarlama gerilimi 17 V
VA cinsinden nominal çalışma gücü 120 VA -de 110...120 V AC-15 - elektrik dayanikliligi: 100000 cycles
120 VA -de 230...240 V AC-15 - elektrik dayanikliligi: 100000 cycles
48 VA -de 24 V AC-15 - elektrik dayanikliligi: 100000 cycles
60 VA -de 48 V AC-15 - elektrik dayanikliligi: 100000 cycles

W cinsinden nominal çalışma gücü 15 W -de 48 V DC-13 - elektrik dayanikliligi: 100000 cycles
24 W -de 24 V DC-13 - elektrik dayanikliligi: 100000 cycles
9 W -de 60 V DC-13 - elektrik dayanikliligi: 100000 cycles

sıkma torku <= 1,4 N.m - üzerinde vida kelepçesi terminalleri
yükseklik 10 mm
genişlik 44.5 mm
derinlik 15 mm
ürün ağırlığı 0.02 kg

Ortam
çevresel özellik Normal ortam
