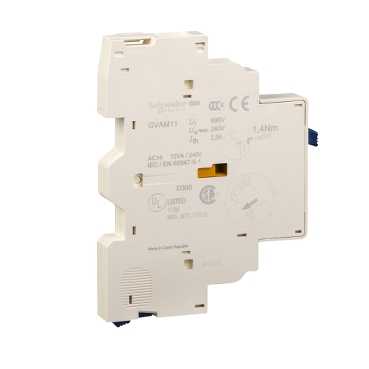

GVAM11

Ana seri TeSys   cihaz kısa adı GVAM   ürün ya da bileşen tipi Yardımcı kontak bloğu   ürün uyumluluğu GV2L GV2LE GV2ME GV2P GV2RT GV3L GV3P   yardımcı kontak çalışma Kısa devre sinyali 1 K/A   kutup kontak düzenleme 1 K/A   bağlantılar - terminaller Vida kelepçesi terminalleri 1 kablo 1...2.5 mm² - kablo sertligi: katı Vida kelepçesi terminalleri 2 kablo 1...2.5 mm² - kablo sertligi: katı Vida kelepçesi terminalleri 1 kablo 0,75...2,5 mm² - kablo sertligi: esnek - olmadan kablo ucu Vida kelepçesi terminalleri 2 kablo 0,75...2,5 mm² - kablo sertligi: esnek - olmadan kablo ucu Vida kelepçesi terminalleri 2 kablo 0,75...1,5 mm² - kablo sertligi: esnek - ile kablo ucu Vida kelepçesi terminalleri 1 kablo 0,75...1,5 mm² - kablo sertligi: esnek - ile kablo ucu

Tamamlayıcı montaj konumu Sol taraf   [Ui] nominal yalıtım voltajı 690 V - uyumluluk standardı IEC 60947-1 300 V - uyumluluk standardı UL 508 300 V - uyumluluk standardı CSA C22.2 No 14   [Ue] nominal çalışma voltajı 24...240 V AC 24...60 V DC   [Ith] klasik açık hava termik akımı 2,5 A için hata sinyalleme   koruma tipi GB2CB... devre kesici Ue <= 415 V için çalışma akımına göre değer GG sigorta <= 10 A   mekanik dayanıklılık 100000 cycles   minimum anahtarlama akımı 5 mA   minimum anahtarlama gerilimi 17 V   VA cinsinden nominal çalışma gücü 300 VA -de 48 V AC-15 - elektrik dayanikliligi: 100000 cycles 400 VA -de 690 V AC-15 - elektrik dayanikliligi: 100000 cycles 500 VA -de 110...127 V AC-15 - elektrik dayanikliligi: 100000 cycles 500 VA -de 500 V AC-15 - elektrik dayanikliligi: 100000 cycles 650 VA -de 440 V AC-15 - elektrik dayanikliligi: 100000 cycles 720 VA -de 230...240 V AC-15 - elektrik dayanikliligi: 100000 cycles 850 VA -de 380...415 V AC-15 - elektrik dayanikliligi: 100000 cycles 36 VA -de 24 V AC-14 - elektrik dayanikliligi: 1000 cycles 48 VA -de 48 V AC-14 - elektrik dayanikliligi: 1000 cycles 72 VA -de 110...127 V AC-14 - elektrik dayanikliligi: 1000 cycles   W cinsinden nominal çalışma gücü 120 W -de 240 V DC-13 - elektrik dayanikliligi: 100000 cycles 140 W -de 110 V DC-13 - elektrik dayanikliligi: 100000 cycles 140 W -de 24 V DC-13 - elektrik dayanikliligi: 100000 cycles 180 W -de 60 V DC-13 - elektrik dayanikliligi: 100000 cycles 240 W -de 48 V DC-13 - elektrik dayanikliligi: 100000 cycles 15 W -de 48 V DC-13 - elektrik dayanikliligi: 1000 cycles 24 W -de 24 V DC-13 - elektrik dayanikliligi: 1000 cycles 9 W -de 60 V DC-13 - elektrik dayanikliligi: 1000 cycles   sıkma torku <= 1,4 N.m - üzerinde vida kelepçesi terminalleri   yükseklik 89 mm   genişlik 9.3 mm   derinlik 66 mm   ürün ağırlığı 0.055 kg

Ortam çevresel özellik Normal ortam
