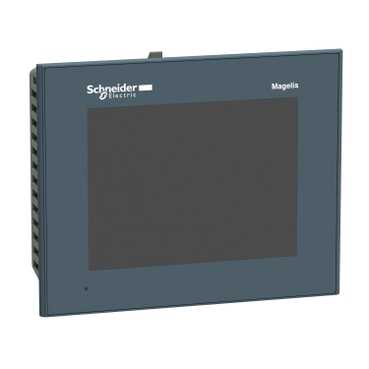

HMIGTO2310

Ana Ürün serisi Magelis GTO   ürün ya da bileşen tipi Gelişmiş dokunmatik panel   ekran rengi 65536 renk   ekran boyutu 5,7 inç   besleme Harici kaynak   pil tipi Lityum pil için dahili RAM, otonomi: 100 gün, sarj süresi = 5 d, pil ömrü = 10 yr

Tamamlayıcı terminal tipi Dokunmatik ekran   ekran tipi Arkadan aydınlatmalı renkli TFT LCD   ekran çözünürlüğü 320 x 240 pixels QVGA   dokunmatik bölge 1024 x 1024   dokunmatik panel Dirençli film, 1000000 cycles   arka aydınlatma ömrü 50000 saat (beyaz) -de 25 °C   parlaklık 16 seviye - kontrol dokunmatik panelle 16 seviye - kontrol yazılımla   karakter yazı tipi ASCII (Avrupa karakterleri) Çince (basitleştirilmiş Çince) Japonca (ANK, Kanji) Korece Tayvanca (geleneksel Çince)   [Us] nominal besleme gerilimi 24 V DC   besleme gerilimi limitleri 19.2...28.8 V   kalkış akımı <= 30 A   W cinsinden güç tüketimi <= 10,5 W <= 6,5 W (harici cihazlara güç sağlanmazken) <= 6,5 W (harici cihazlara güç sağlanmazken) <= 4,5 W (arka aydınlatma KAPALIYKEN) <= 5 W (arka aydınlatma karartılmışken)   yerel sinyalleme Durum LED'i (turuncu) yanıp sönen yazılım başlatılıyor Durum LED'i (yeşil) sabit çevrimdışı Durum LED'i (yeşil) sabit çalışıyor Durum LED'i (kırmızı) sabit güç besleme (ON) Durum LED'i (renksiz) sönen güç besleme (OFF) COM2 LED (sarı) sabit veri aktarılıyor COM2 LED (sarı) sönen veri iletimi yok SD kartı LED (yeşil) sabit kart takılı SD kartı LED (yeşil) sönen kart takılı değil ya da erişilemiyor   yazılım ürünü Vijeo Designer yapılandırma yazılımı >= V6.1   bellek açıklaması 96 MB flash (EPROM)   yedeklenen veri 512 kB dahili RAM (SRAM)   veri depolama ekipmanı SD kart <= 32 GB SDHC kart <= 32 GB   karşıdan yüklenebilir protokoller Modbus Schneider Electric Modicon Üçüncü taraf protokoller Mitsubishi Melsec Üçüncü taraf protokoller Omron Sysmac Üçüncü taraf protokoller Rockwell Automation Allen-Bradley Üçüncü taraf protokoller Siemens Simatic Uni-TE Schneider Electric Modicon Modbus Plus Schneider Electric Modicon FIPWAY Schneider Electric Modicon Modbus TCP Schneider Electric Modicon   entegre bağlantı tipi COM1 seri bağlantı SUB-D 9, arayüz: RS232C, aktarim hizi: 2400...115200 bps COM2 seri bağlantı RJ45, arayüz: RS485, aktarim hizi: 2400...115200 bps COM2 seri bağlantı RJ45, arayüz: RS485, aktarim hizi: 187,5 kbps ile uyumludur Siemens MPI USB 2.0 portu USB tip A USB 2.0 portu mini B USB Ethernet RJ45, arayüz: 10BASE-T/100BASE-TX Ethernet RJ45, arayüz: IEEE 802.3   ürün montajı Sıva altı montaj   sabitleme modu 4 vida kelepçesiyle   ön malzeme PPT   muhafaza malzemesi PPT   soğutmanın tipi Doğal konveksiyon   genişlik 169.5 mm   yükseklik 137 mm   derinlik 59.5 mm   ürün ağırlığı 0.8 kg

Ortam standartlar EN 61131-2 IEC 61000-6-2 UL 508   ürün sertifikaları CE C-Tick CULus KCC   çalışma için ortam hava sıcaklığı 0...55 °C   depolama için ortam hava sıcaklığı -20...60 °C   bağıl nem 10...90 % yoğuşmasız   çalışma yüksekliği < 2000 m   IP koruma derecesi IP20 arka panel uyumluluk standardı IEC 60529 IP65 ön panel uyumluluk standardı IEC 60529   NEMA koruma derecesi NEMA 4X ön panel (iç mekan kullanımı)   darbe dayanımı 147 m/s² 3 chocks in each direction X, Y and Z uyumluluk standardı EN/IEC 61131-2   titreşim direnci 3,5 mm[Alan](f =[Alan]5...9 Hz) uyumluluk standardı EN/IEC 61131-2 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 1 gn[Alan](f =[Alan]9...150 Hz) uyumluluk standardı EN/IEC 61131-2 10 döngü için X, Y, Z yönleri (yakl. 100 dk)   elektrostatik deşarja direnç 6 kV kontak deşarjı uyumluluk standardı IEC 61000-4-2 seviye 3

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1348 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

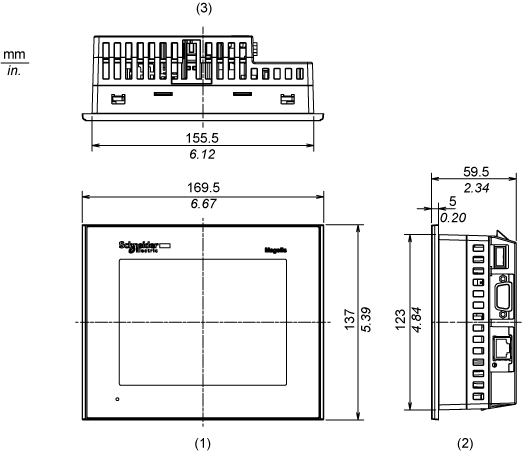

Dimensions External Dimensions

1Front2Right Side3Top

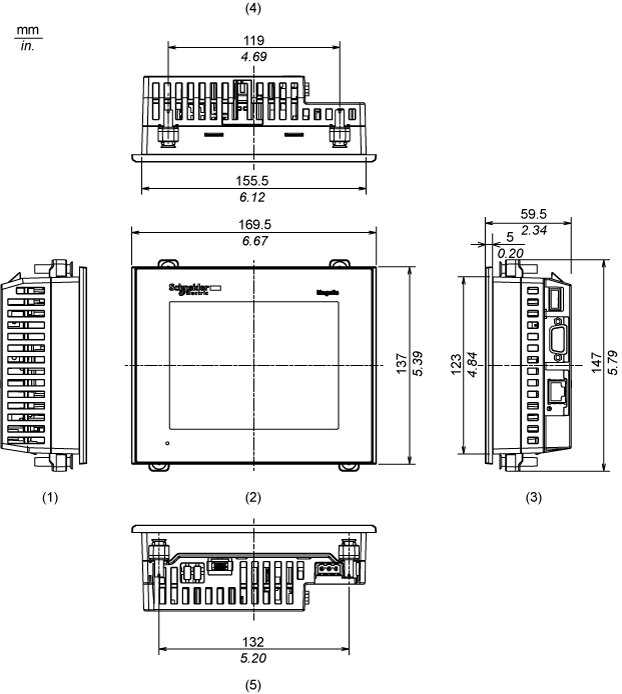

Installation with Installation Fasteners

1Left Side2Front3Right Side4Top5Bottom

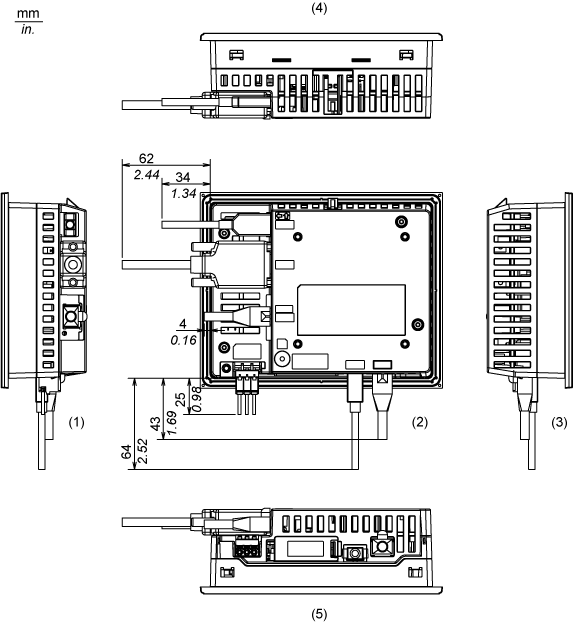

Dimensions with Cables

1Left Side2Rear3Right Side4Top5Bottom

MountingPanel Cut Dimensions

A		B		C		R
mm	in.	mm	in.	mm	in.	mm	in.
156 (+1, -0)	6.14 (+0.04, -0)	123.5 (+1, -0)	4.86 (+0.04, -0)	1.6...5	0.06...0.2	3 max.	0.12 max.

Installation Fastener Dimensions

Installation RequirementsMounting Angle

When installing the panel in a slanted position with an incline more than 30°, the ambient temperature must not exceed 40 °C (104 °F). You may need to use forced air cooling (fan,A/C) to ensure the ambient operating temperature is 40°C or less (104 °F or less).

Clearance
