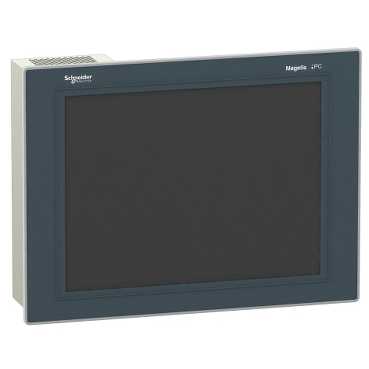

HMIPPF7D0701
  • HMIPPF7D0701
  • HMIPPF7D0701
  • HMIPPF7D0701
  • HMIPPF7D0701

Ana
Ürün serisi Magelis iPC
ürün ya da bileşen tipi PC paneli
terminal tipi Dokunmatik ekran
işlemci adı Core 2 Duo P8400 2.26 GHz 6 MB - cache memory
chipset türü Intel GM45 1.066 GHz
veri depolama ekipmanı Flash disk SSD >= 60 GB MLC 2000000 h mtbf
ekran boyutu 15 inç
ekran tipi Active matrix colour TFT LCD with LED backlight
ekran çözünürlüğü 1024 x 768 pixels XGA
ekran rengi 16 million colours

Tamamlayıcı
lüminans 350 cd/m²
yatay x dikey görüş açısı 160 x 100°
dokunmatik panel Analog dirençli
bellek tipi SRAM, 512 kB
RAM DDR3, 4 GB

video kontrol cihazı türü Intel Graphics Media Accelerator (GMA) 4500MHD, 384 MB
soğutmanın tipi Fan
entegre bağlantı tipi 2 Ethernet TCP/IP RJ45
2 Ethernet TCP/IP RJ45
DVI-I video port DVI-I
COM1 seri bağlantı erkek SUB-D 9 RS232C 115 kbit/s
COM2 seri bağlantı erkek SUB-D 9 RS232C 115 kbit/s
USB 2.0 type A 480 Mbit/sn ön panel
4 USB 2.0 type A 480 Mbit/sn top panel

port Ethernet 10BASE-T/100BASE-T/1000BASE-T
işletim sistemi Windows 7 64 bit Ultimate çok dilli
software package Vijeo Designer çalışma süresi demosu
[Us] nominal besleme gerilimi 24 V DC güç besleme
besleme gerilimi limitleri 18...30 V
[In] nominal akım 6.7 A
kalkış akımı 7 A
güç tüketimi 130 W
şev malzemesi Aluminium alloy
malzeme Treated steel
ekran malzemesi Polietilen levha
sabitleme modu By fixing kit açık muhafaza kapısı fasteners included
By fixing kit açık panel fasteners included

kurulumun tipi Indoor
kontrol tipi Push-buton için reset
AÇMA/KAPAMA push-butonu için equipment ON and OFF

yerel sinyalleme LED çok renkli için power
LED sarı için accessing Flash disk SSD (DISK)

genişlik 402 mm
yükseklik 301 mm
derinlik 118 mm
kesim boyutları 383.5 (+ 1/- 0) x 282.5 (+ 1/- 0) x 1.6...10 mm
ürün ağırlığı 10.01 kg

Ortam
IP koruma derecesi IP65 ön paneluyumluluk standardı EN/IEC 60529
NEMA koruma derecesi NEMA 4X ön panel
ürün sertifikaları CE
C-Tick
GOST
CULus 508
CULus CSA 22-2 No 142
CULus HazLoc Class I Division 2 UL 1604
CULus HazLoc Class I Division 2 ANSI/ISA 12-12-01
CULus HazLoc Class I Division 2 CSA 22-2 No 213
REACH
RoHS

kirletme derecesi 2uyumluluk standardı EN/IEC 61131-2
elektromanyetik uyumluluk Yüksek frekans parazite bağışıklıkuyumluluk standardı EN/IEC 61131-2
Yüksek frekans parazite bağışıklıkuyumluluk standardı EN/IEC 61000-4-x
Elektromanyetik emisyonlara bağışıklık sınıf Auyumluluk standardı EN 55011
Elektromanyetik emisyonlara bağışıklık sınıf Auyumluluk standardı EN 55022

çalışma için ortam hava sıcaklığı 0...50 °C, dikey kurulumuyumluluk standardı EN/IEC 61131-2
0...50 °C, dikey kurulumuyumluluk standardı UL 508

depolama için ortam hava sıcaklığı -20...60 °Cuyumluluk standardı IEC 60068-2-14 test Na
-20...60 °Cuyumluluk standardı IEC 60068-2-2 test Bb

bağıl nem % 10...85uyumluluk standardı EN/IEC 60068-2-78
% 10...85uyumluluk standardı EN/IEC 60068-2-30

çalışma yüksekliği 2000 muyumluluk standardı EN/IEC 61131-2
titreşim direnci 1.75 mm[Alan](f =[Alan]2...9 Hz) sürekliuyumluluk standardı EN/IEC 60068-2-6 Fc
3,5 mm[Alan](f =[Alan]2...9 Hz) intermittentlyuyumluluk standardı EN/IEC 60068-2-6 Fc
0.5 gn[Alan](f =[Alan]9...200 Hz) sürekliuyumluluk standardı EN/IEC 60068-2-6 Fc
1 gn[Alan](f =[Alan]9...200 Hz) intermittentlyuyumluluk standardı EN/IEC 60068-2-6 Fc
1 mm[Alan](f =[Alan]3...13.2 Hz) sürekliuyumluluk standardı EN/IEC 60068-2-6 Fc
0,7 gn[Alan](f =[Alan]13,2...100 Hz) sürekliuyumluluk standardı EN/IEC 60068-2-6 Fc

darbe dayanımı 15 gn için 11 msuyumluluk standardı IEC 60068-2-27, Ea testleri

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü değil
RoHS Compliant - since 1148 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez

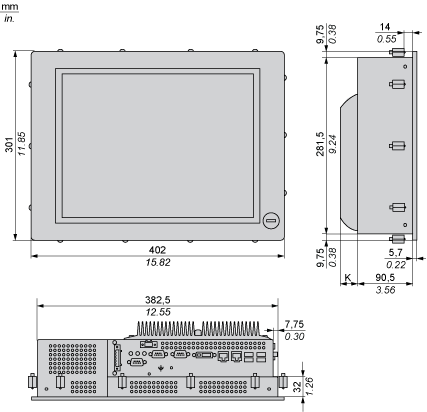

Dimensions


K :28 mm / 1.10  in.



Spacing Requirements

Top, Bottom and Rear Sides

Left and Right Sides


1Air out2 Air in


x1> 100 mm (3.93 in.)x2> 50 mm (1.96 in.)x3> 10 mm (0.39 in.)



Mounting Orientation




Panel Cut Dimensions


1Installation panel

A

B

C

383.5 + 1/– 0 mm (15.10 + 0.04/– 0 in.)

282.5 + 1/– 0 mm (11.12 + 0.04/– 0 in.)

1.6...10 mm (0.06...0.39 in.)
