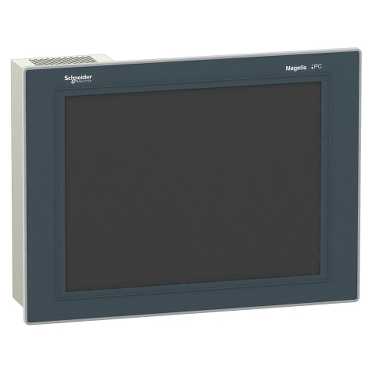

HMIPUH7D0P01

Ana Ürün serisi Magelis iPC   ürün ya da bileşen tipi PC paneli   terminal tipi Dokunmatik ekran   işlemci adı Atom N270 1.66 GHz 512 kB - L2 cache memory   chipset türü Intel 945GME 533 MHz   veri depolama ekipmanı Enterprise hard disk 500 GB   ekran boyutu 15 inç   ekran tipi Active matrix colour TFT LCD with LED backlight   ekran çözünürlüğü 1024 x 768 pixels XGA   ekran rengi 16 million colours

Tamamlayıcı lüminans 350 cd/m²   yatay x dikey görüş açısı 160 x 100°   dokunmatik panel Analog dirençli   bellek tipi SRAM, 512 kB RAM DDR3, 2 GB   video kontrol cihazı türü Intel Graphics Media Accelerator (GMA) 950, 224 MB   soğutmanın tipi Fansız   entegre bağlantı tipi 2 Ethernet TCP/IP RJ45 2 Ethernet TCP/IP RJ45 DVI-I video port DVI-I COM1 seri bağlantı erkek SUB-D 9 RS232C 115 kbit/s COM2 seri bağlantı erkek SUB-D 9 RS232C 115 kbit/s USB 2.0 type A 480 Mbit/sn ön panel 4 USB 3.0 type A 5 Gbit/s alt 5 USB 2.0 type A 480 Mbit/sn   port Ethernet 10BASE-T/100BASE-T/1000BASE-T   işletim sistemi MS Windows XP Professional Edition SP3 çok dilli   software package Vijeo Designer çalışma süresi demosu   [Us] nominal besleme gerilimi 24 V DC güç besleme   besleme gerilimi limitleri 18...30 V   [In] nominal akım 6.7 A   kalkış akımı 7 A   güç tüketimi 130 W   şev malzemesi Aluminium alloy   malzeme Treated steel   ekran malzemesi Polietilen levha   sabitleme modu By fixing kit açık muhafaza kapısı fasteners included By fixing kit açık panel fasteners included   kurulumun tipi Indoor   kontrol tipi Push-buton için reset AÇMA/KAPAMA push-butonu için equipment ON and OFF   yerel sinyalleme LED çok renkli için power LED sarı için sabit diske (DISK) erişim   genişlik 402 mm   yükseklik 301 mm   derinlik 104 mm   kesim boyutları 383.5 (+ 1/- 0) x 282.5 (+ 1/- 0) x 1.6...10 mm   ürün ağırlığı 8.94 kg

Ortam IP koruma derecesi IP65 ön paneluyumluluk standardı EN/IEC 60529   NEMA koruma derecesi NEMA 4X ön panel   ürün sertifikaları CE C-Tick GOST CULus 508 CULus CSA 22-2 No 142 CULus HazLoc Class I Division 2 UL 1604 CULus HazLoc Class I Division 2 ANSI/ISA 12-12-01 CULus HazLoc Class I Division 2 CSA 22-2 No 213 REACH RoHS   kirletme derecesi 2uyumluluk standardı EN/IEC 61131-2   elektromanyetik uyumluluk Yüksek frekans parazite bağışıklıkuyumluluk standardı EN/IEC 61131-2 Yüksek frekans parazite bağışıklıkuyumluluk standardı EN/IEC 61000-4-x Elektromanyetik emisyonlara bağışıklık sınıf Auyumluluk standardı EN 55011 Elektromanyetik emisyonlara bağışıklık sınıf Auyumluluk standardı EN 55022   çalışma için ortam hava sıcaklığı 0...50 °C, dikey kurulumuyumluluk standardı EN/IEC 61131-2 0...50 °C, dikey kurulumuyumluluk standardı UL 508 0...45 °C, vertical installation when using Gigabit Ethernet with HDD storage deviceuyumluluk standardı EN/IEC 61131-2 0...45 °C, vertical installation when using Gigabit Ethernet with HDD storage deviceuyumluluk standardı UL 508   depolama için ortam hava sıcaklığı -20...60 °Cuyumluluk standardı IEC 60068-2-14 test Na -20...60 °Cuyumluluk standardı IEC 60068-2-2 test Bb   bağıl nem % 10...85uyumluluk standardı EN/IEC 60068-2-78 % 10...85uyumluluk standardı EN/IEC 60068-2-30   çalışma yüksekliği 2000 muyumluluk standardı EN/IEC 61131-2   titreşim direnci 1 mm[Alan](f =[Alan]3...13.2 Hz) sürekliuyumluluk standardı EN/IEC 60068-2-6 Fc 0,7 gn[Alan](f =[Alan]13,2...100 Hz) sürekliuyumluluk standardı EN/IEC 60068-2-6 Fc 0.125 gn[Alan](f =[Alan]5...100 Hz) sürekliuyumluluk standardı EN/IEC 60068-2-6 Fc 0.250 gn[Alan](f =[Alan]5...100 Hz) intermittentlyuyumluluk standardı EN/IEC 60068-2-6 Fc   darbe dayanımı 15 gn için 11 msuyumluluk standardı IEC 60068-2-27, Ea testleri

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü değil   RoHS Compliant - since 1148 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez

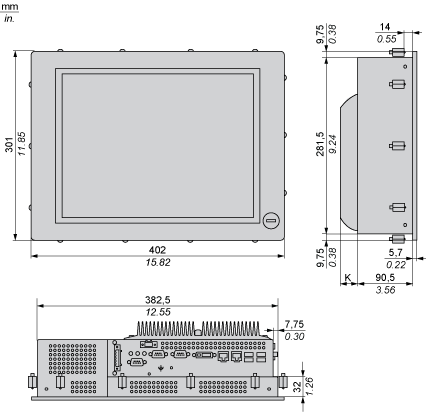

Dimensions

K :12.8 mm / 0.50  in.

Spacing Requirements

Top, Bottom and Rear Sides	Left and Right Sides
1Air out2 Air in
x1> 100 mm (3.93 in.)x2> 50 mm (1.96 in.)x3> 10 mm (0.39 in.)

Mounting Orientation

Panel Cut Dimensions

1Installation panel

A	B	C
383.5 + 1/– 0 mm (15.10 + 0.04/– 0 in.)	282.5 + 1/– 0 mm (11.12 + 0.04/– 0 in.)	1.6...10 mm (0.06...0.39 in.)
