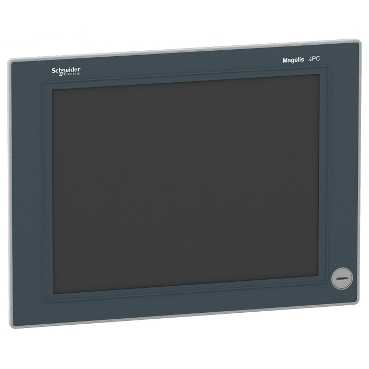

HMIPWC7D0E01

Ana Ürün serisi Magelis iPC   ürün ya da bileşen tipi PC paneli   terminal tipi Dokunmatik ekran   işlemci adı Atom Z510 1.1 GHz - cache :   chipset türü Intel US15W 400 MHz   veri depolama ekipmanı Compact Flash card 2 GB SLC technology   genişleme için mevcut yuva sayısı 1 slot(s) için Compact Flash kartı 1 slot(s) için SD card   ekran boyutu 15 inç   ekran tipi Active matrix colour TFT LCD with LED backlight   ekran çözünürlüğü 1024 x 768 pixels XGA   ekran rengi 16 million colours

Tamamlayıcı lüminans 350 cd/m²   yatay x dikey görüş açısı 160 x 100°   dokunmatik panel Analog dirençli   bellek tipi RAM DDR2, 1 GB SRAM, 512 kB   video kontrol cihazı türü Intel Graphics Media Accelerator (GMA) 500, 256 MB   entegre bağlantı tipi 2 Ethernet TCP/IP - RJ45 10BASE-T/100BASE-T/1000BASE-T COM1 seri bağlantı - erkek SUB-D 9 - RS232C - 115 kbaud USB 2.0 portu - USB tip A - 480 Mbit/sn ön panel 2 USB 2.0 port - USB tip A - 480 Mbit/sn üst   işletim sistemi Windows Embedded Standard WES2009 İngilizce Windows Embedded Standard WES2009 Fransızca Windows Embedded Standard WES2009 Almanca Windows Embedded Standard WES2009 İtalyanca Windows Embedded Standard WES2009 İspanyolca Windows Embedded Standard WES2009 İsveççe Windows Embedded Standard WES2009 Çince Windows Embedded Standard WES2009 Portekizce Windows Embedded Standard WES2009 Rusça   yazılım paketi Internet Explorer Vijeo Designer çalışma süresi demosu Vijeo Citect web istemci Adobe PDF and multimedia reader .NET Framework 3.5 Viewer Word/Excel/Power Point   [Us] nominal besleme gerilimi 24 V DC (güç besleme)   besleme gerilimi limitleri 18...30 V   [In] nominal akım 1.875 A   kalkış akımı 3 A   güç tüketimi 36 W   şev malzemesi Aluminium alloy   muhafaza malzemesi Işlenmiş çelik   ekran malzemesi Polietilen levha   sabitleme modu By fixing kit açık muhafaza kapısı fasteners included By fixing kit açık panel fasteners included   kontrol tipi Push-buton için reset AÇMA/KAPAMA push-butonu için equipment ON and OFF   yerel sinyalleme LED (sarı) için CF sistem kartına (DISK) erişim Multi-colour LED (-) için power   genişlik 402 mm   yükseklik 301 mm   derinlik 72 mm   ürün ağırlığı 6.04 kg

Ortam IP koruma derecesi IP65 ön panel (iç mekan kullanımı)uyumluluk standardı EN/IEC 61131-2   NEMA koruma derecesi NEMA 4X ön panel (iç mekan kullanımı)   ürün sertifikaları CE C-Tick GOST Marine GL Bridge with line filter HMIYLFIMAR11 CULus 508 CULus CSA 22-2 No 142 CULus HazLoc Class I Division 2 UL 1604 CULus HazLoc Class I Division 2 ANSI/ISA 12-12-01 CULus HazLoc Class I Division 2 CSA 22-2 No 213 REACH RoHS   kirletme derecesi 2uyumluluk standardı EN/IEC 61131-2   elektromanyetik uyumluluk Elektromanyetik emisyonlara bağışıklıkuyumluluk standardı EN 55011 sınıf A Elektromanyetik emisyonlara bağışıklıkuyumluluk standardı EN 55022 sınıf A Yüksek frekans parazite bağışıklıkuyumluluk standardı EN/IEC 61131-2 Yüksek frekans parazite bağışıklıkuyumluluk standardı EN/IEC 61000-4-x   çalışma için ortam hava sıcaklığı 0...50 °C, dikey kurulumuyumluluk standardı EN/IEC 61131-2 0...50 °C, dikey kurulumuyumluluk standardı UL 508   depolama için ortam hava sıcaklığı -20...60 °Cuyumluluk standardı IEC 60068-2-14 test Na -20...60 °Cuyumluluk standardı IEC 60068-2-2 test Bb   bağıl nem % 10...85uyumluluk standardı EN/IEC 60068-2-78 % 10...85uyumluluk standardı EN/IEC 60068-2-30 Db   çalışma yüksekliği 2000 muyumluluk standardı EN/IEC 61131-2   titreşim direnci 1.75 mm[Alan](f =[Alan]2...9 Hz) sürekliuyumluluk standardı EN/IEC 60068-2-6 Fc 3,5 mm[Alan](f =[Alan]2...9 Hz) intermittentlyuyumluluk standardı EN/IEC 60068-2-6 Fc 0.5 gn[Alan](f =[Alan]9...200 Hz) sürekliuyumluluk standardı EN/IEC 60068-2-6 Fc 1 gn[Alan](f =[Alan]9...200 Hz) intermittentlyuyumluluk standardı EN/IEC 60068-2-6 Fc 1 mm[Alan](f =[Alan]3...13.2 Hz) sürekliuyumluluk standardı EN/IEC 60068-2-6 Fc 0,7 gn[Alan](f =[Alan]13,2...100 Hz) sürekliuyumluluk standardı EN/IEC 60068-2-6 Fc   darbe dayanımı 15 gn için 11 msuyumluluk standardı IEC 60068-2-27, Ea testleri

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü değil   RoHS Compliant - since 1148 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez

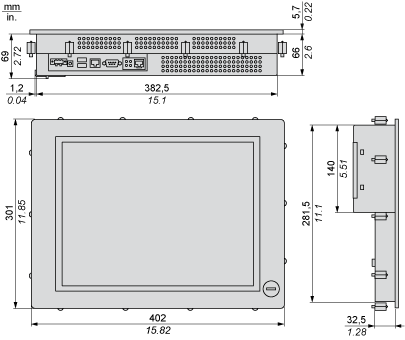

Dimensions

Mounting InformationSpacing Requirements

Side View	Rear View
x1> 100 mm (> 3.93 in.)x2> 50 mm (> 1.96 in.)x3> 10 mm (> 0.39 in.)

Mounting Orientation

Panel Cut Dimensions

1Installation panel

A	B	C
383.5 + 1/– 0 mm (15.10 + 0.04/– 0 in.)	282.5 + 1/– 0 mm (11.12 + 0.04/– 0 in.)	1.6...10 mm (0.06...0.39 in.)
