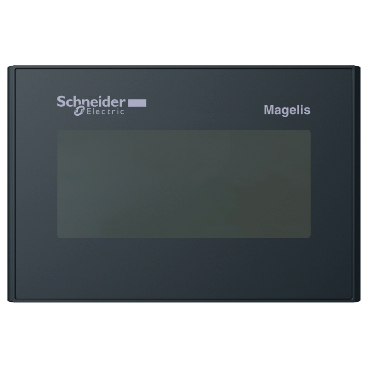

HMISTO501

Ana Ürün serisi Magelis STO ve STU   ürün ya da bileşen tipi Dokunmatik panel ekranı   yazılım gösterimi Vijeo Designer   işletim sistemi Magelis   işlemci adı CPU RISC

Tamamlayıcı ekran boyutu 3,4 inç   ekran tipi Arkadan aydınlatmalı monokrom STN LCD   arka plan rengi Kırmızı Beyaz Pembe   piksel çözünürlüğü 200 x 80 piksel   dokunmatik panel Analog   arka aydınlatma ömrü 10000 saat (kırmızı) 50000 saat (pembe) 50000 saat (beyaz)   parlaklık 8 seviye   kontrast Dokunmatik panel üzerinden 16 düzey   karakter yazı tipi ASCII Çince (basitleştirilmiş Çince) Japonca (ANK, Kanji) Korece Tayvanca (geleneksel Çince)   [Us] nominal besleme gerilimi 24 V DC +/- 20 %   kalkış akımı <= 30 A   yerel sinyalleme 1 LED (yeşil) için normal çalışma   güç tüketimi 5 W   sayfaların sayısı Dahili bellek kapasitesi ile sınırlı   işlemci frekansı 333 MHz   bellek açıklaması Uygulama belleği, 16 MB Veriyi yedekleme, 128 kB   entegre bağlantı tipi 1 USB (V2.0) portu mini B USB 1 USB (V2.0) portu USB tip A Güç besleme çıkarılabilir vidalı terminal bloğu Seri bağlantı 9 pimli terminal bloğu (RS232C)   gerçek zamanlı saat PLC gerçek zamanlı saate erişim   karşıdan yüklenebilir protokoller Zelio   seri uyumluluğu Zelio Logic   sabitleme modu 2 yaylı klipsle açık 1,6...5 mm ince panel   muhafaza malzemesi PPT   işaret CE

Ortam mikro kırılmalara bağışıklık <= 3 ms   standartlar EN 61131-2 FCC Sınıf A IEC 61000-6-2 UL 1604 UL 508   ürün sertifikaları CE C-Tick CULus UL Sınıf 1 Bölüm 2 T4A UL Sınıf 1 Bölüm 2 T5   çalışma için ortam hava sıcaklığı 0...50 °C   depolama için ortam hava sıcaklığı -20...60 °C   bağıl nem Yoğuşmasız   çalışma yüksekliği <= 2000 m   IP koruma derecesi IP20 (arka panel)uyumluluk standardı IEC 60529 IP65 (ön panel)uyumluluk standardı IEC 60529   NEMA koruma derecesi NEMA 4X ön panel (iç mekan kullanımı)   darbe dayanımı 15 gn için 11 msuyumluluk standardı IEC 60068-2-27   titreşim direnci +/- 3,5 mm[Alan](f =[Alan]5...9 Hz)uyumluluk standardı IEC 60068-2-6 1 gn[Alan](f =[Alan]9...150 Hz)uyumluluk standardı IEC 60068-2-6   elektromanyetik uyumluluk Resistance to radiated electromagnetic fields : 10 V/muyumluluk standardı IEC 61000-4-3

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü değil   RoHS Compliant - since 1113 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez

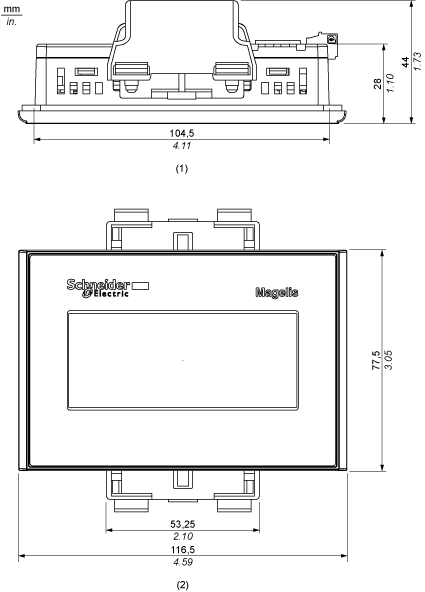

Dimensions with Spring Clips

(1)Top(2)Front

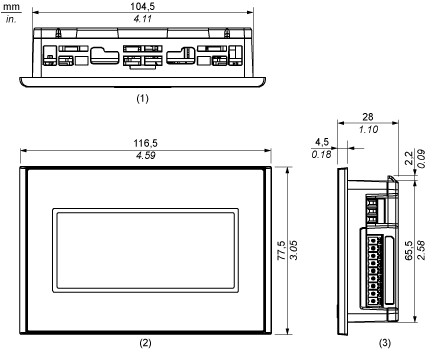

Dimensions without Spring Clips

(1)Top(2)Front(3)Right Side

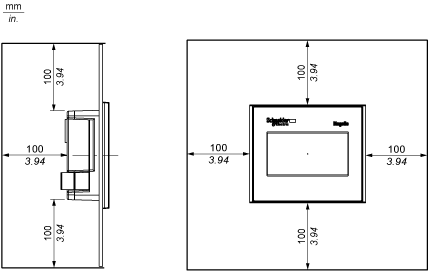

Clearance

Panel Cut-out Dimensions

(1)Panel

A (mm)	A (in.)	B (mm)	B (in.)	C (mm) Spring Clips	C (in.) Spring Clips	R (mm)	R (in.)
+1 105      -0	+0.04 4.13      -0	+1 66      -0	+0.04 2.59      -0	1.5 to 6.0	0.059 to 0.236	2.0 to 3.0	0.078 to 0.118
