Ana
Ürün serisi Magelis STO ve STU
ürün ya da bileşen tipi Dokunmatik panel ekranı
yazılım gösterimi Vijeo Designer
işletim sistemi Magelis
işlemci adı CPU RISC

Tamamlayıcı
ekran boyutu 3,4 inç
ekran tipi Arkadan aydınlatmalı monokrom STN LCD
arka plan rengi Yeşil
Turuncu
Kırmızı

piksel çözünürlüğü 200 x 80 piksel
dokunmatik panel Analog
arka aydınlatma ömrü 10000 saat (kırmızı)
50000 saat (yeşil)
50000 saat (turuncu)

parlaklık 8 seviye
kontrast Dokunmatik panel üzerinden 16 düzey
karakter yazı tipi ASCII
Çince (basitleştirilmiş Çince)
Japonca (ANK, Kanji)
Korece
Tayvanca (geleneksel Çince)

[Us] nominal besleme gerilimi 24 V DC +/- 20 %
kalkış akımı <= 30 A
yerel sinyalleme 1 LED (yeşil) için normal çalışma
güç tüketimi 5 W
sayfaların sayısı Dahili bellek kapasitesi ile sınırlı
işlemci frekansı 333 MHz
bellek açıklaması Uygulama belleği, 16 MB
Veriyi yedekleme, 128 kB

entegre bağlantı tipi 1 USB (V2.0) portu mini B USB
1 USB (V2.0) portu USB tip A
COM1 seri bağlantı dişi RJ45, aktarim hizi <= 115,2 kbit/sn (RS232C/RS485)
Güç besleme çıkarılabilir vidalı terminal bloğu

gerçek zamanlı saat PLC gerçek zamanlı saate erişim
karşıdan yüklenebilir protokoller Modbus
Üçüncü taraf protokoller
Uni-TE

sabitleme modu 2 yaylı klipsle açık 1,6...5 mm ince panel
muhafaza malzemesi PPT
işaret CE
yükseklik 77.5 mm
genişlik 116.5 mm
derinlik 36.5 mm

Ortam
mikro kırılmalara bağışıklık <= 3 ms
standartlar EN 61131-2
FCC Sınıf A
IEC 61000-6-2
UL 1604
UL 508

ürün sertifikaları CE
C-Tick
CULus
GOST
UL Sınıf 1 Bölüm 2 T4A
UL Sınıf 1 Bölüm 2 T5

çalışma için ortam hava sıcaklığı 0...50 °C
depolama için ortam hava sıcaklığı -20...60 °C
bağıl nem Yoğuşmasız
çalışma yüksekliği <= 2000 m
IP koruma derecesi IP20 (arka panel)uyumluluk standardı IEC 60529
IP65 (ön panel)uyumluluk standardı IEC 60529

NEMA koruma derecesi NEMA 4X ön panel (iç mekan kullanımı)
darbe dayanımı 15 gn için 11 msuyumluluk standardı IEC 60068-2-27
titreşim direnci +/- 3,5 mm[Alan](f =[Alan]5...9 Hz)uyumluluk standardı IEC 60068-2-6
1 gn[Alan](f =[Alan]9...150 Hz)uyumluluk standardı IEC 60068-2-6

elektromanyetik uyumluluk Resistance to radiated electromagnetic fields : 10 V/muyumluluk standardı IEC 61000-4-3

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü değil
RoHS Compliant - since 1010 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez

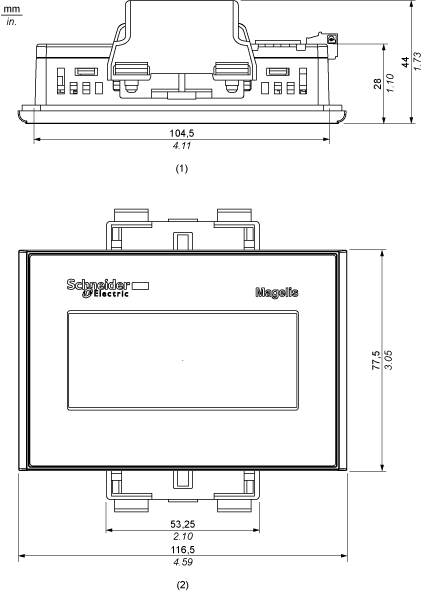

Dimensions with Spring Clips


(1)Top(2)Front

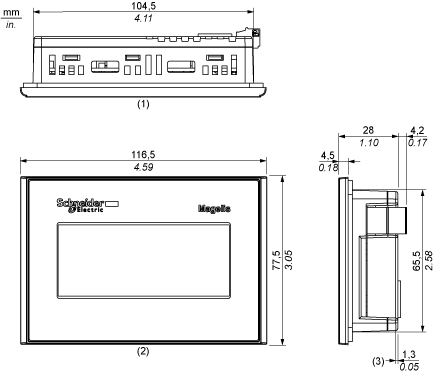

Dimensions without Spring Clips


(1)Top(2)Front(3)Right Side

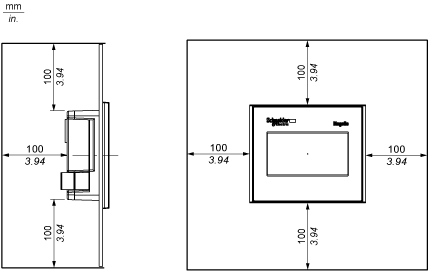

Clearance




Panel Cut-out Dimensions


(1)Panel

A (mm)

A (in.)

B (mm)

B (in.)

C (mm)

Spring Clips

C (in.)

Spring Clips

R (mm)

R (in.)

     +1

105

     -0

     +0.04

4.13

     -0

     +1

66

     -0

     +0.04

2.59

     -0

1.5 to 6.0

0.059 to 0.236

2.0 to 3.0

0.078 to 0.118
