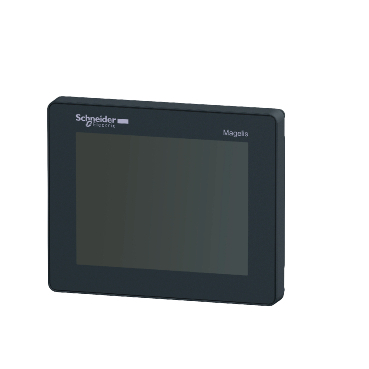

HMISTU655

Ana Ürün serisi Magelis STO ve STU   ürün ya da bileşen tipi Dokunmatik panel ekranı   yazılım gösterimi Vijeo Designer   işletim sistemi Magelis   işlemci adı CPU ARM9

Tamamlayıcı ekran boyutu 3,5 inç   ekran tipi QVGA TFT renkli dokunmatik ekran   ekran rengi 65536 renk   piksel çözünürlüğü 320 x 240 piksel   dokunmatik panel Analog   arka aydınlatma ömrü 50000 saat   parlaklık 16 seviye   karakter yazı tipi ASCII Çince (basitleştirilmiş Çince) Japonca (ANK, Kanji) Korece Tayvanca (geleneksel Çince)   [Us] nominal besleme gerilimi 24 V DC   besleme Harici kaynak   besleme gerilimi limitleri 20.4...28.8 V   kalkış akımı <= 30 A   güç tüketimi 6.5 W   sayfaların sayısı Dahili bellek kapasitesi ile sınırlı   işlemci frekansı 333 MHz   bellek açıklaması Uygulama belleği, 16 MB Veriyi yedekleme, 64 kB   entegre bağlantı tipi 1 USB (V2.0) portu mini B USB 1 USB (V2.0) portu USB tip A COM1 seri bağlantı dişi RJ45, aktarim hizi <= 115,2 kbit/sn (RS232C/RS485) Güç besleme çıkarılabilir vidalı terminal bloğu   gerçek zamanlı saat PLC gerçek zamanlı saate erişim   karşıdan yüklenebilir protokoller Modbus Modbus TCP/IP Üçüncü taraf protokoller Uni-TE   sabitleme modu Ø 22 mm delik   muhafaza malzemesi PC/PBT   işaret CE   yükseklik 98.15 mm   genişlik 118 mm   derinlik 55.3 mm

Ortam mikro kırılmalara bağışıklık <= 10 ms   standartlar EN 61131-2 FCC Sınıf A IEC 61000-6-2 UL 1604 UL 508   ürün sertifikaları C-Tick CULus UL sınıf 1 Böl2 T4A veya T5 Denizcilik   çalışma için ortam hava sıcaklığı 0...50 °C   depolama için ortam hava sıcaklığı -20...60 °C   bağıl nem % 0...85 yoğuşmasız   çalışma yüksekliği <= 2000 m   IP koruma derecesi IP20 (arka panel)uyumluluk standardı IEC 60529 IP65 (ön panel)uyumluluk standardı IEC 60529   NEMA koruma derecesi NEMA 4X ön panel (iç mekan kullanımı)   darbe dayanımı 15 gn için 11 msuyumluluk standardı IEC 60068-2-27   titreşim direnci +/- 3,5 mm[Alan](f =[Alan]5...9 Hz)uyumluluk standardı IEC 60068-2-6 1 gn[Alan](f =[Alan]9...150 Hz)uyumluluk standardı IEC 60068-2-6   elektromanyetik alanlara direnç 10 V/muyumluluk standardı IEC 61000-4-3

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü değil   RoHS Uyumlu - 1001'dan itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez

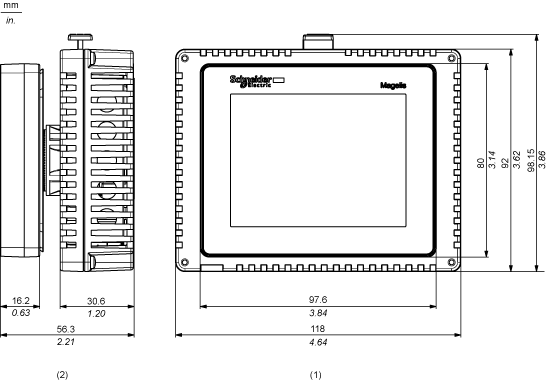

Display and Rear ModulesDimensions

(1)Right Side(2)Front

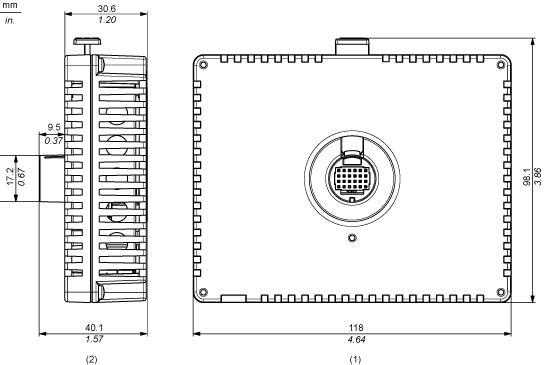

Rear ModuleDimensions

(1)Front(2)Right Side

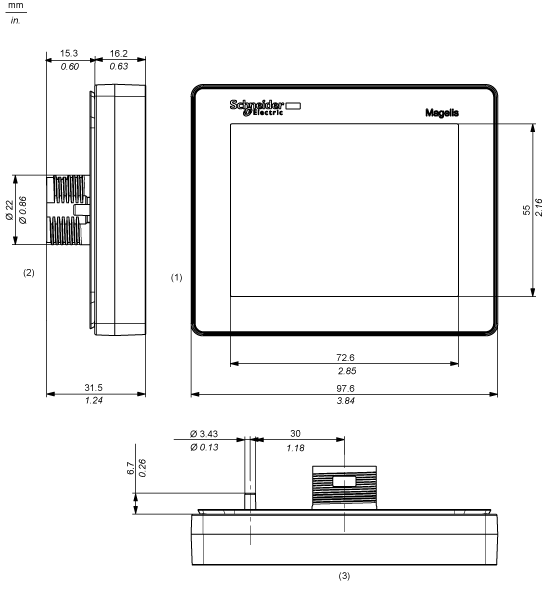

Display ModuleDimensions

(1)Front(2)Right Side(2)Top

Clearance

Panel Cut-out Dimensions

C (mm)	C (in.)	D (mm)	D (in.)
+0 30.00      -0.20	+0 1.18      -0.007	+0 4.00      -0.20	+0 0.15      -0.007

NOTE: With the tee option, the rotating torque that can be supported by the display module is 6 Nm (53.10 in-lb).
