IR Quattro SLIM COM2

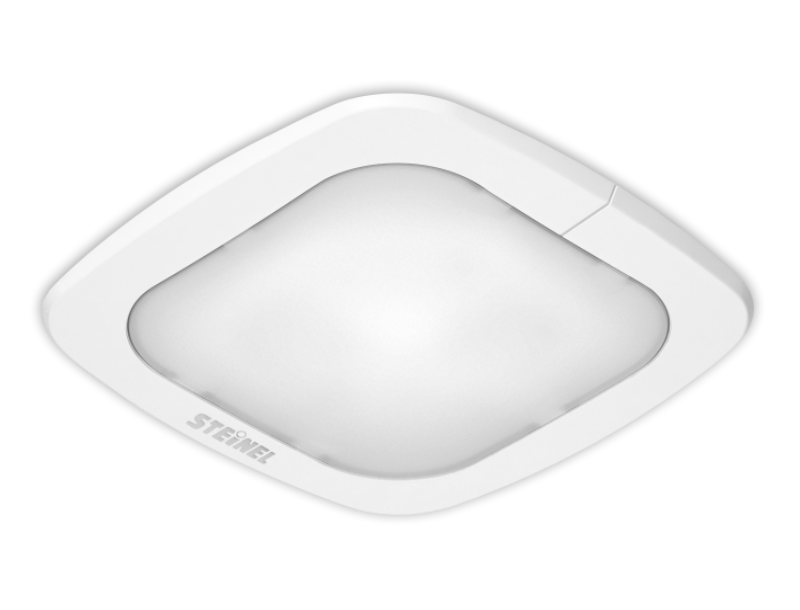

Sensör teknolojisi, bugün çoğu binada bir zorunluluktur. Ama estetiği de asla ihmal
etmemeliyiz! İşte tam burada, kızıl ötesi hissetme dedektörü IR Quattro SLIM devreye
giriyor. Sadece 4 mm kalınlığı sayesinde, tavanla hemen hemen bir hizada monte
edilebilir ve izleyenler için neredeyse görünmez olur. Dünyada eşi bulunmayan Retina
merceği de bir o kadar dikkat çeker. Bu mercek, sensörün azami 4 metre yüksekliğe
kadar monte edilmesine ve ince yapısına rağmen 16 m² alanı denetlemesine
olanak tanır.

EAN IR Quattro SLIM COM1 . . . . . . . . . . . . . . . . . . . . . . . . 4007841 593414
EAN IR Quattro SLIM COM2 . . . . . . . . . . . . . . . . . . . . . . . . 4007841 593513
EAN IR Quattro SLIM DIM . . . . . . . . . . . . . . . . . . . . . . . . . .4007841 593612
EAN IR Quattro SLIM DALI . . . . . . . . . . . . . . . . . . . . . . . . .4007841 005795
Model . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Algılama sensörü

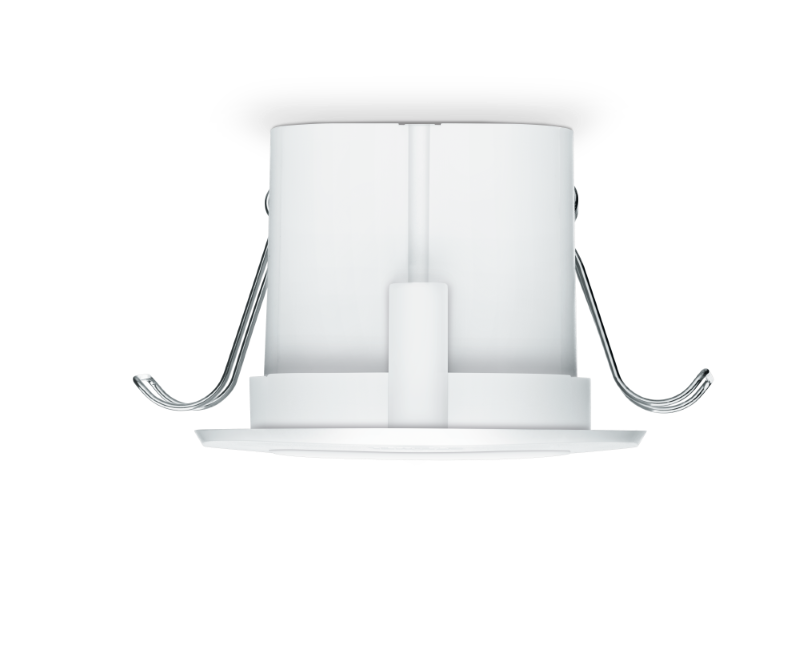

Boyutlar (Y x G x D ) Sensör modülü . . . . . . . . . . . . . . . . . . . . 77 x 77 x 60 mm
Boyutlar (Y x G x D ) Yük modülü . . . . . . . . . . . . . . . . . . 61,3 x 126,5 x 42,5 mm
Şebeke bağlantısı . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 – 250 V, 50 / 60 Hz
Sensor tipi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pasif kızıl ötesi
Kullanım yeri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Binaların iç alanında
Montaj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tavan
Tavsiye edilen montaj yüksekliği . . . . . . . . . . . . . . . . . . . . . . . . . . . .2,5 – 4 m
Güç (omaj yükü,
cos φ = 1, örn. fl amanlı ampul) . . . . . . . . . . . . . . . . .230 V'da maks. 2000 W
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 V'da maks. 1000 W
Güç (dengesiz, indüktif,cos φ = 0,5, örn. fl oresan ampuller) 230 V'da maks.
1000 W
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 V'da maks. 500 W
Çalıştırma pik akımı . . . . . . . . . . . . . . . . . . . . . . . . . . . . maks. 800 A / 200 μs
Elektrikli besleme cihazları . . . . . . . . . . . . . . . . 30 x (1 x 18 W), 25 x (2 x 18 W)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 x (1 x 36 W), 15 x (2 x 36 W)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 x (1 x 58 W), 10 x (2 x 58 W)
Paralel çalıştırma mümkün . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Evet
Algılama karesi Hissetme . . . . . . . . . . . . . . . . . . . . . . . maks. 4 x 4 m (16 m²)
Algılama karesi Radyal . . . . . . . . . . . . . . . . . . . . . . . . . maks. 4 x 4 m (16 m²)
Algılama karesi Çevresel . . . . . . . . . . . . . . . . . . . . . . . . maks. 4 x 4 m (16 m²)
Sensör sistemi . . . . . . . . . . PIR, Retina mercek ve altıgen Fresnel yapısı ile
Paralel bağlantı devreleri . . . . . . . . . . . . . . . . . Master/Master, Master/Slave
Konfor ayarı . . . . . . . . . . . . . Teach In (opsiyonel uzaktan kumanda RC 8 ile)
Devreye girme parlaklığı . . . . . . . . . . . . . . . . . . . . 10 – 1000 Lux, ∞/gün ışığı
Devreye girme parlaklığı DIM/DALI . . . . . . . . . . . . 100 – 1000 Lux, ∞/gün ışığı
Koruma türü (IP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP20
Koruma sınıfı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II
Sıcaklık aralığı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 ila +40 °C
IQ modu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Evet
Gövde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UV dayanımlı, boyanabilir
