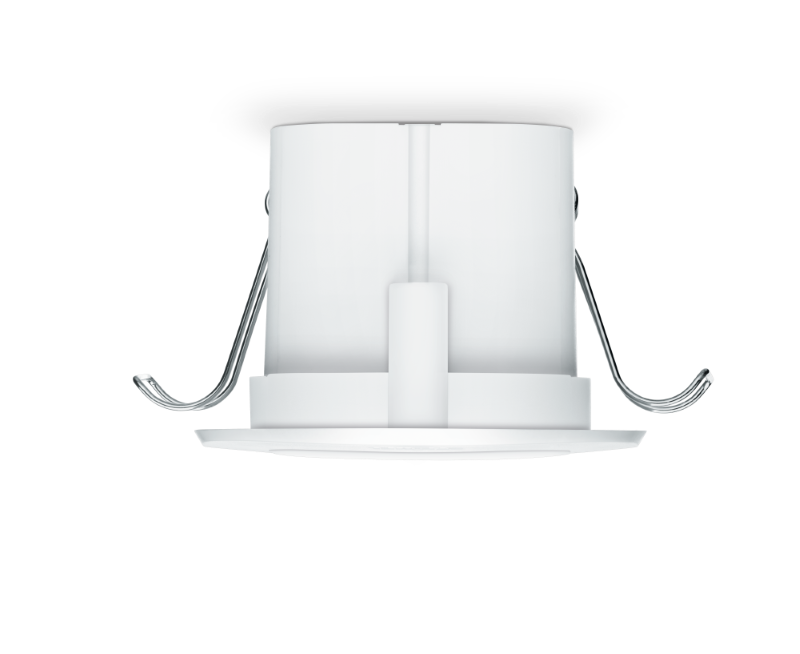

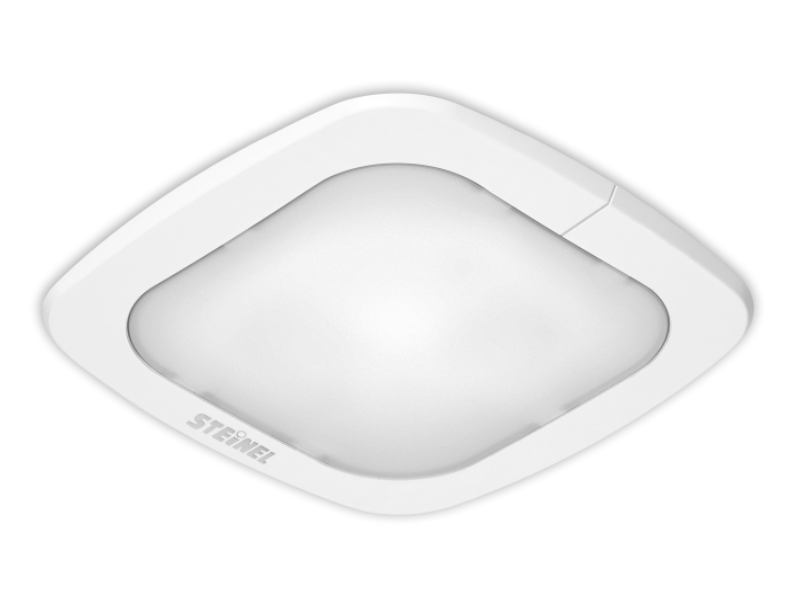

IR Quattro Slim KNX
  • IR Quattro Slim KNX
  • IR Quattro Slim KNX

Modern binalar, hem teknik hem tasarım perspektifi açısından en ince detayına kadar planlanır. Bu durum,
içeride monte edilen sensörler için de geçerlidir. IR Quattro SLIM, minimize edilmiş olan 4 mm'lik montaj
yüksekliği sayesinde her tavan yapısına mükemmel uyum sağlar. Algılama performansı da o derece şaşırtıcıdır:
Tüm dünyada eşsiz Retina merceği, dedektörün azami 4 metre yüksekliğe kadar monte edilmesine ve
16 m² alanı denetlemesine olanak tanır. Sensör oradan hiçbir hareketi kaçırmaz.
Yassı yapısına rağmen.







EAN IR Quattro SLIM KNX . . . . . . . . . . . . . . . . . . . . . . . . . 4007841 008888
Model . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Algılama sensörü
Boyutlar (Y x G x D ) Sensör modülü . . . . . . . . . . . . . . . . . . . . 77 x 77 x 60 mm
Boyutlar (Y x G x D ) Yük modülü . . . . . . . . . . . . . . . . . . 61,3 x 126,5 x 42,5 mm
Besleme gerilimi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .KNX-Bus gerilimi
Sensor tipi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pasif kızıl ötesi
Kullanım yeri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Binaların iç alanında
Montaj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tavan
Tavsiye edilen montaj yüksekliği . . . . . . . . . . . . . . . . . . . . . . . . . . . .2,5 – 4 m
Paralel çalıştırma mümkün . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Evet
Algılama karesi Hissetme . . . . . . . . . . . . . . . . . . . . . . . maks. 4 x 4 m (16 m²)
Algılama karesi Radyal . . . . . . . . . . . . . . . . . . . . . . . . . maks. 4 x 4 m (16 m²)
Algılama karesi Çevresel . . . . . . . . . . . . . . . . . . . . . . . . maks. 4 x 4 m (16 m²)
Sensör sistemi . . . . . . . . . . PIR, Retina mercek ve altıgen Fresnel yapısı ile
Ayarlar . . . . . . . . . . . . . ETS yazılımı, uzaktan kumanda veya Bus üzerinden
Işık kanalları Işık 1 –Işık 4 . . . . . . . . . . . . Kumanda/kısma, kumanda işletimi,
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sabit ışık kontrolü, ardıl çalışma süresi
Fon parlaklığı . . . . . Sürekli AÇIK, 1 – 255 dk., % 10 – 50, tüm gece boyunca
Çıkış HVAC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . algılamaya bağlı
Çalıştırma gecikmesi . . . . . . . . . . . . . . . . . . . . . . . Oda denetimi, 0 – 255 dk.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Ardıl çalıştırma süresi 1 – 255 dk.
Çıkış Hissetme ardıl çalışma süresi . . . . . . . . . . 1 – 255 sn. veya 1 – 255 dk.
Çıkış Işık . . . . . . . . . . . . . . . . . . . . . . . 1 Kanal hafif ışık ve fon parlaklığı dah.
Çıkış Hissetme . . . . . . . . . . . . . . . . . . . . . . . Parlaktıktan bağımsız çalıştırma
Çıkış Uzaklık . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Çalıştırma işlemi
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .algılanan hareketin uzaklığına bağlı
Çıkış Hareket profili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Çalıştırma işlemi
. . . . . . . . . .hareketin yönüne bağlı (gelerek, giderek, soldan/sağdan/önden)
Çıkış Alaca karanlık anahtarı . . . . . . . . . . . . . . . . . Parlaklığa bağlı çalıştırma
Diğer çıkışlar . . . . . . . . . . . . . . . . . . . . . . Parlaklık değeri, sabotaj koruması
Bilgi çıkışı Parlaklık değeri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lux olarak
Koruma türü (IP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP20
Koruma sınıfı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II
Sıcaklık aralığı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 ila +40 °C
IQ modu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Evet
Gövde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UV dayanımlı, boyanabilir
