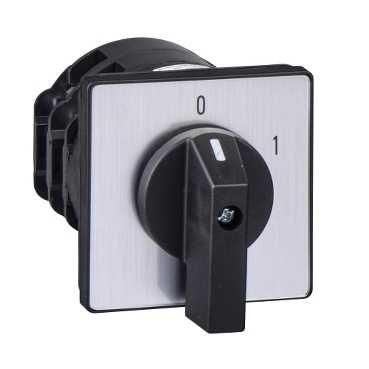

K115C003AP

Ana Ürün serisi Harmony K   ürün ya da bileşen tipi Eksiksiz kam anahtarı   bileşen adı K115   [Ith] klasik açık hava termik akımı 115 A   ürün montajı Ön montaj   sabitleme modu 4 delik   kam anahtarı başlık tipi Ön plakalı 88 x 88 mm   operatörün tipi Siyah kol   döner kol kilitleme Olmadan   açıklama sunumu Ile metalik yazi, 0 - 1 siyah isaret   kam anahtarı fonksiyonu Anahtar   geri dönüş Olmadan   kapalı konum Kapalı konumu ile   kutup açıklaması 3P   anahtarlama konumları Sağ: 0° - 60°   IP koruma derecesi IP40uyumluluk standardı IEC 529 IP40uyumluluk standardı NF C 20-010

Tamamlayıcı anahtarlama açısı 60 °   [Ui] nominal yalıtım voltajı 690 V kirlilik derecesi 3uyumluluk standardı EN 60947-1 690 V kirlilik derecesi 3uyumluluk standardı EN 60947-1 690 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1   W cinsinden nominal çalışma gücü 15000 W AC-23A / 220/240 V 1 fazuyumluluk standardı EN/IEC 60947-3 22000 W AC-23A / 380/440 V 1 fazuyumluluk standardı EN/IEC 60947-3 13000 W AC-3 / 380/440 V 1 fazuyumluluk standardı EN/IEC 60947-3 13000 W AC-3 / 380/440 V 1 fazuyumluluk standardı EN/IEC 60947-3 45000 W AC-23A / 380/440 V 3 fazuyumluluk standardı EN/IEC 60947-3 30000 W AC-3 / 660/690 V 3 fazuyumluluk standardı EN/IEC 60947-3 30000 W AC-3 / 380/440 V 3 fazuyumluluk standardı EN/IEC 60947-3 7500 W AC-3 / 220/240 V 1 fazuyumluluk standardı EN/IEC 60947-3 5500 W AC-23A / 110 V 1 fazuyumluluk standardı EN/IEC 60947-3 15000 W AC-3 / 220/240 V 3 fazuyumluluk standardı EN/IEC 60947-3 3700 W AC-3 / 110 V 1 fazuyumluluk standardı EN/IEC 60947-3 30000 W AC-23A / 220/240 V 3 fazuyumluluk standardı EN/IEC 60947-3 45000 W AC-23A / 660/690 V 3 fazuyumluluk standardı EN/IEC 60947-3   [Ie] nominal çalışma akımı AC 100 A AC-21Auyumluluk standardı EN/IEC 60947-3   kısa devre akımı 15000 A   kısa devre koruması 125 A tarafindan kartuş sigorta, tip gG   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı EN 947-1 6 kVuyumluluk standardı IEC 947-1   kontak işlemi Yavaş kesen   pozitif açıklık Ile   elektrikli bağlantı Tutucu vida kelepçesi terminalleri esnek, 2 x 25 mm² Tutucu vida kelepçesi terminalleri esnek, 2 x 25 mm² Tutucu vida kelepçesi terminalleri katı, 2 x 35 mm²   sıkma torku 2.5 N.m   mA cinsinden anahtarlama kapasitesi 100000 mA DC -de 140 V 3 kontaklar için dirençli yük (T = 1 ms) 100000 mA DC -de 140 V 3 kontaklar için dirençli yük (T = 1 ms) 100000 mA DC -de 24 V 1 kontaklar için endüktif yük (T = 50 ms) 100000 mA DC -de 48 V 1 kontaklar için dirençli yük (T = 1 ms) 100000 mA DC -de 48 V 2 kontaklar için endüktif yük (T = 50 ms) 100000 mA DC -de 70 V 3 kontaklar için endüktif yük (T = 50 ms) 100000 mA DC -de 95 V 2 kontaklar için dirençli yük (T = 1 ms) 115000 mA DC -de 24 V 1 kontaklar için dirençli yük (T = 1 ms) 115000 mA DC -de 48 V 2 kontaklar için dirençli yük (T = 1 ms) 115000 mA DC -de 70 V 3 kontaklar için dirençli yük (T = 1 ms) 33000 mA DC -de 30 V 1 kontaklar için endüktif yük (T = 50 ms) 33000 mA DC -de 60 V 2 kontaklar için endüktif yük (T = 50 ms) 33000 mA DC -de 90 V 3 kontaklar için endüktif yük (T = 50 ms)   mekanik dayanıklılık 300000 cycles   CAD genel genişliği 88 mm   CAD genel yüksekliği 88 mm   CAD genel derinliği 128 mm   ürün ağırlığı 0.68 kg

Ortam standartlar EN/IEC 60947-3   ürün sertifikaları CULus 120 V 5 hp 1 faz CULus 240 V 10 hp 1 faz CULus 240 V 20 hp 3 faz CULus 480 V 30 hp 3 faz   koruyucu bakım TC   çalışma için ortam hava sıcaklığı -25...55 °C   depolama için ortam hava sıcaklığı -40...70 °C   elektrik çarpmasına karşı koruma sınıfı Sınıf IIuyumluluk standardı NF C 20-030 Sınıf IIuyumluluk standardı IEC 60536 Sınıf IIuyumluluk standardı IEC 60536

DimensionsRear Mounting

esupport panel thickness 0.5 to 5.5 mm / 0.02 to 0.22 in in.

a		b		c		D1
mm	in.	mm	in.	mm	in.	mm	in.
88	3.46	84	3.30	88	3.46	5.4	0.21

Panel Cut-OutFront Mounting

D2		D3		G1
mm	in.	mm	in.	mm	in.
6	0.24	13	0.51	68	2.68
