K1D004QLH

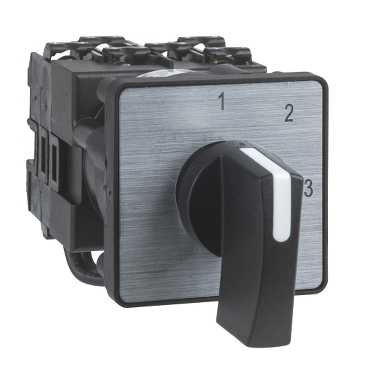

Ana Ürün serisi Harmony K   ürün ya da bileşen tipi Eksiksiz kam anahtarı   bileşen adı K1   [Ith] klasik açık hava termik akımı 12 A   montaj konumu Ön   sabitleme modu Çoklu sabitleme   kam anahtarı başlık tipi Ön plakalı 45 x 45 mm   operatörün tipi Siyah kol, uzunluk = 35 mm   döner kol kilitleme Olmadan   açıklama sunumu Ile metalik yazi, 0 - 1 - 2 - 3 - 4 siyah isaret   kam anahtarı fonksiyonu Kademeli anahtar   geri dönüş Olmadan   kapalı konum Kapalı konumu ile   kutup açıklaması 1P   anahtarlama konumları Sağ: 0° - 45° - 90° - 135° - 180°   IP koruma derecesi Uyumluluk standardı IEC 529 Uyumluluk standardı NF C 20-010

Tamamlayıcı adımların sayısı 4   anahtarlama açısı 45 °   [Ui] nominal yalıtım voltajı 690 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1   [Ithe] klasik muhafazalı termik akım 10 A   W cinsinden nominal çalışma gücü 600 W AC-3 / 230 V 1 fazuyumluluk standardı IEC 947-3 1500 W AC-3 / 400 V 1 fazuyumluluk standardı IEC 947-3 1100 W AC-3 / 230 V 3 fazuyumluluk standardı IEC 947-3 8300 W AC-21 / 400 V 3 fazuyumluluk standardı IEC 947-3 1500 W AC-3 / 690 V 3 fazuyumluluk standardı IEC 947-3 2200 W AC-23A / 400 V 3 fazuyumluluk standardı IEC 947-3 1500 W AC-3 / 500 V 3 fazuyumluluk standardı IEC 947-3 2200 W AC-23A / 500 V 3 fazuyumluluk standardı IEC 947-3 1500 W AC-3 / 400 V 3 fazuyumluluk standardı IEC 947-3 1500 W AC-23A / 230 V 3 fazuyumluluk standardı IEC 947-3 2200 W AC-23A / 690 V 3 fazuyumluluk standardı IEC 947-3 4800 W AC-21 / 230 V 3 fazuyumluluk standardı IEC 947-3 10500 W AC-21 / 500...660 V 3 fazuyumluluk standardı IEC 947-3 10500 W AC-21 / 500...660 V 3 fazuyumluluk standardı IEC 947-3   [Ie] nominal çalışma akımı AC 1 A -de 500 V AC-15uyumluluk standardı IEC 947-5-1 2 A -de 400 V AC-15uyumluluk standardı IEC 947-5-1 3 A -de 230 V AC-15uyumluluk standardı IEC 947-5-1 1,8 A -de 690 V AC-3 3 fazuyumluluk standardı IEC 947-3 1,8 A -de 690 V AC-3 3 fazuyumluluk standardı IEC 947-3 2,8 A -de 500 V AC-3 3 fazuyumluluk standardı IEC 947-3 2,8 A -de 690 V AC-23A 3 fazuyumluluk standardı IEC 947-3 3,3 A -de 400 V AC-3 3 fazuyumluluk standardı IEC 947-3 3,8 A -de 500 V AC-23A 3 fazuyumluluk standardı IEC 947-3 4,6 A -de 230 V AC-3 3 fazuyumluluk standardı IEC 947-3 4,8 A -de 400 V AC-23A 3 fazuyumluluk standardı IEC 947-3 5,6 A -de 230 V AC-23A 3 fazuyumluluk standardı IEC 947-3   elektrik dayanıklılığı 1000000 cycles AC-15 1000000 cycles AC-15 1000000 cycles AC-21 500000 cycles AC-23 500000 cycles AC-3   çalışma hızı 2,5 cyc/mn AC-21 2,5 cyc/mn AC-21 2,5 cyc/mn AC-23 2,5 cyc/mn AC-3 8,333 cyc/mn AC-15   kısa devre akımı 10000 A   kısa devre koruması 16 A tarafindan kartuş sigorta, tip gG   [Uimp] nominal darbe dayanım voltajı 4 kV yalıtım fonksiyonunda 6 kVuyumluluk standardı IEC 947-1   kontak işlemi Yavaş kesen   pozitif açıklık Ile   elektrikli bağlantı Tutucu vida kelepçesi terminalleri esnek, 2 x 1,5 mm² Tutucu vida kelepçesi terminalleri esnek, 2 x 1,5 mm² Tutucu vida kelepçesi terminalleri katı, 1 x 2,5 mm²   mekanik dayanıklılık 1000000 cycles   CAD genel genişliği 45 mm   CAD genel yüksekliği 45 mm   CAD genel derinliği 87 mm   ürün ağırlığı 0.14 kg

Ortam standartlar CENELEC EN 50013 EN 60947-3 için güç devresi EN 60947-3 için güç devresi EN 60947-5-1 için kontrol devresi IEC 60947-3 için güç devresi IEC 60947-5-1 için kontrol devresi   ürün sertifikaları CSA 240 V 1 hp 1 faz CSA 240 V 3 hp 3 faz 2 -pole(s) UL 240 V 1 hp 3 faz UL 240 V 0,33 hp 1 faz 2 -pole(s)   koruyucu bakım TC   çalışma için ortam hava sıcaklığı -25...55 °C   depolama için ortam hava sıcaklığı -40...70 °C   darbe dayanımı 30 gnuyumluluk standardı IEC 68-2-27   titreşim direnci 5 gn, 10...150 Hzuyumluluk standardı IEC 68-2-6   aşırı gerilim kategorisi Sınıf IIuyumluluk standardı IEC 536 Sınıf IIuyumluluk standardı NF C 20-030

Operating Head and BodyFront Mounting "Multi-Fixing"

a63 mm/2.48 in.esupport panel thickness 1 mm to 6 mm./0.039 in. to 0.24 in.

Link Positions (Factory Mounted)Diagram for 2 to 5-step Stepping Switches

Select the number of steps according to the product characteristics.

Marking

Angular Position of Switch

Switching Program

Convention Used for Switching Program Representation

Contact closed

Contact closed in 2 positions and maintained between the 2 positions

Sealed assembly for auto-maintain control

Overlapping contacts

Spring return position: for a switching angle of 90°, spring return is over 30° after the last position (for a maximum of 3 simultaneous contacts).

Example:
