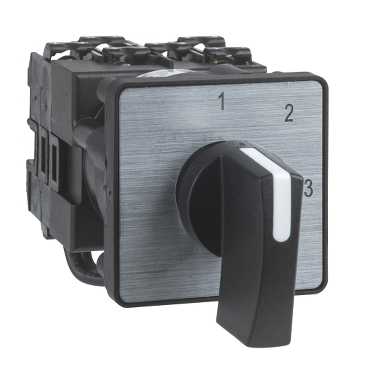

K1F003ULH

Ana Ürün serisi Harmony K   ürün ya da bileşen tipi Eksiksiz kam anahtarı   bileşen adı K1   [Ith] klasik açık hava termik akımı 12 A   ürün montajı Ön montaj   sabitleme modu Çoklu sabitleme   kam anahtarı başlık tipi Ön plakalı 45 x 45 mm   operatörün tipi Siyah kol, uzunluk = 35 mm   döner kol kilitleme Olmadan   açıklama sunumu Ile metalik yazi, 2 - 0 - 1 siyah isaret   kam anahtarı fonksiyonu Enversör anahtarı   geri dönüş Olmadan   kapalı konum Kapalı konumu ile   kutup açıklaması 3P   anahtarlama konumları Sol: 0° - 315° Sağ: 0° - 45°   IP koruma derecesi IP40uyumluluk standardı IEC 529 IP40uyumluluk standardı NF C 20-010

Tamamlayıcı anahtarlama açısı 45 °   [Ui] nominal yalıtım voltajı 690 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1   [Ithe] klasik muhafazalı termik akım 10 A   W cinsinden nominal çalışma gücü 600 W AC-3 / 230 V 1 fazuyumluluk standardı IEC 947-3 1500 W AC-3 / 400 V 1 fazuyumluluk standardı IEC 947-3 1100 W AC-3 / 230 V 3 fazuyumluluk standardı IEC 947-3 8300 W AC-21 / 400 V 3 fazuyumluluk standardı IEC 947-3 1500 W AC-3 / 690 V 3 fazuyumluluk standardı IEC 947-3 2200 W AC-23A / 400 V 3 fazuyumluluk standardı IEC 947-3 1500 W AC-3 / 500 V 3 fazuyumluluk standardı IEC 947-3 2200 W AC-23A / 500 V 3 fazuyumluluk standardı IEC 947-3 1500 W AC-3 / 400 V 3 fazuyumluluk standardı IEC 947-3 1500 W AC-23A / 230 V 3 fazuyumluluk standardı IEC 947-3 2200 W AC-23A / 690 V 3 fazuyumluluk standardı IEC 947-3 4800 W AC-21 / 230 V 3 fazuyumluluk standardı IEC 947-3 10500 W AC-21 / 500...660 V 3 fazuyumluluk standardı IEC 947-3 10500 W AC-21 / 500...660 V 3 fazuyumluluk standardı IEC 947-3   [Ie] nominal çalışma akımı AC 1 A -de 500 V AC-15uyumluluk standardı IEC 947-5-1 2 A -de 400 V AC-15uyumluluk standardı IEC 947-5-1 3 A -de 230 V AC-15uyumluluk standardı IEC 947-5-1 1,8 A -de 690 V AC-3 3 fazuyumluluk standardı IEC 947-3 1,8 A -de 690 V AC-3 3 fazuyumluluk standardı IEC 947-3 2,8 A -de 500 V AC-3 3 fazuyumluluk standardı IEC 947-3 2,8 A -de 690 V AC-23A 3 fazuyumluluk standardı IEC 947-3 3,3 A -de 400 V AC-3 3 fazuyumluluk standardı IEC 947-3 3,8 A -de 500 V AC-23A 3 fazuyumluluk standardı IEC 947-3 4,6 A -de 230 V AC-3 3 fazuyumluluk standardı IEC 947-3 4,8 A -de 400 V AC-23A 3 fazuyumluluk standardı IEC 947-3 5,6 A -de 230 V AC-23A 3 fazuyumluluk standardı IEC 947-3   elektrik dayanıklılığı 1000000 cycles AC-15 1000000 cycles AC-15 1000000 cycles AC-21 500000 cycles AC-23 500000 cycles AC-3   çalışma hızı 2,5 cyc/mn AC-21 2,5 cyc/mn AC-21 2,5 cyc/mn AC-23 2,5 cyc/mn AC-3 8,333 cyc/mn AC-15   kısa devre akımı 10000 A   kısa devre koruması 16 A tarafindan kartuş sigorta, tip gG   [Uimp] nominal darbe dayanım voltajı 4 kV yalıtım fonksiyonunda 6 kVuyumluluk standardı IEC 947-1   kontak işlemi Yavaş kesen   pozitif açıklık Ile   elektrikli bağlantı Tutucu vida kelepçesi terminalleri esnek, 2 x 1,5 mm² Tutucu vida kelepçesi terminalleri esnek, 2 x 1,5 mm² Tutucu vida kelepçesi terminalleri katı, 1 x 2,5 mm²   mekanik dayanıklılık 1000000 cycles   CAD genel genişliği 45 mm   CAD genel yüksekliği 45 mm   CAD genel derinliği 97 mm   ürün ağırlığı 0.17 kg

Ortam standartlar CENELEC EN 50013 EN 60947-3 için güç devresi EN 60947-3 için güç devresi EN 60947-5-1 için kontrol devresi IEC 60947-3 için güç devresi IEC 60947-5-1 için kontrol devresi   ürün sertifikaları CSA 240 V 1 hp 1 faz CSA 240 V 3 hp 3 faz 2 -pole(s) CSA 240 V 3 hp 3 faz 2 -pole(s) UL 240 V 1 hp 3 faz UL 240 V 0,33 hp 1 faz 2 -pole(s)   koruyucu bakım TC   çalışma için ortam hava sıcaklığı -25...55 °C   depolama için ortam hava sıcaklığı -40...70 °C   darbe dayanımı 30 gnuyumluluk standardı IEC 68-2-27   titreşim direnci 5 gn, 10...150 Hzuyumluluk standardı IEC 68-2-6   elektrik çarpmasına karşı koruma sınıfı Sınıf IIuyumluluk standardı IEC 536 Sınıf IIuyumluluk standardı NF C 20-030

Operating Head and BodyFront Mounting "Multi-Fixing"

a73 mm/2.87 in.esupport panel thickness 1 mm to 6 mm./0.039 in. to 0.24 in.

Link Positions (Factory Mounted)Diagram for 1 to 4-pole Switches

Select the number of poles according to the product characteristics.

Marking

Angular Position of Switch

Switching ProgramDiagram for 1 to 4-pole Switches

Select the number of poles according to the product characteristics.

(1)1-pole(2)2-pole(3)3-pole(4)4-pole

Convention Used for Switching Program Representation

Contact closed

Contact closed in 2 positions and maintained between the 2 positions

Sealed assembly for auto-maintain control

Overlapping contacts

Spring return position: for a switching angle of 90°, spring return is over 30° after the last position (for a maximum of 3 simultaneous contacts).

Example:
