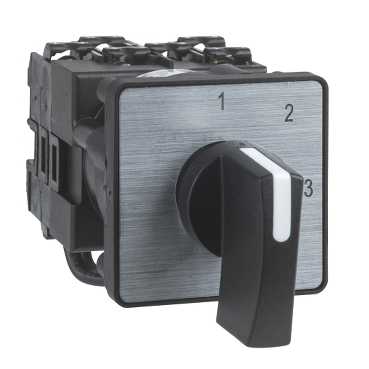

K2A001ALH

Ana Ürün serisi Harmony K   ürün ya da bileşen tipi Eksiksiz kam anahtarı   bileşen adı K2   [Ith] klasik açık hava termik akımı 20 A   montaj konumu Ön   sabitleme modu Çoklu sabitleme   kam anahtarı başlık tipi Ön plakalı 45 x 45 mm   operatörün tipi Siyah kol, uzunluk = 35 mm   döner kol kilitleme Olmadan   açıklama sunumu Ile metalik yazi, 0 - 1 siyah isaret   kam anahtarı fonksiyonu Anahtar   geri dönüş Olmadan   kapalı konum Kapalı konumu ile   kutup açıklaması 1P   anahtarlama konumları Sağ: 0° - 45°   IP koruma derecesi IP40uyumluluk standardı IEC 529 IP40uyumluluk standardı NF C 20-010

Tamamlayıcı anahtarlama açısı 45 °   [Ui] nominal yalıtım voltajı 690 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1   [Ithe] klasik muhafazalı termik akım 16 A   elektrik dayanıklılığı 200000 cycles AC-23 200000 cycles AC-23 200000 cycles AC-3 600000 cycles AC-15 600000 cycles AC-21   çalışma hızı 2,5 cyc/mn AC-21 2,5 cyc/mn AC-21 2,5 cyc/mn AC-23 2,5 cyc/mn AC-3 8,333 cyc/mn AC-15   kısa devre akımı 10000 A   kısa devre koruması 20 A tarafindan kartuş sigorta, tip gG   [Uimp] nominal darbe dayanım voltajı 4 kV yalıtım fonksiyonunda 6 kVuyumluluk standardı IEC 947-1   kontak işlemi Yavaş kesen   pozitif açıklık Ile   elektrikli bağlantı Tutucu vida kelepçesi terminalleri esnek, 2 x 1,5 mm² Tutucu vida kelepçesi terminalleri esnek, 2 x 1,5 mm² Tutucu vida kelepçesi terminalleri katı, 1 x 2,5 mm²   mekanik dayanıklılık 1000000 cycles   CAD genel genişliği 45 mm   CAD genel yüksekliği 45 mm   CAD genel derinliği 77 mm   ürün ağırlığı 0.103 kg

Ortam standartlar CENELEC EN 50013 EN/IEC 60947-3 için güç devresi EN/IEC 60947-3 için güç devresi EN/IEC 60947-5-1 için kontrol devresi   ürün sertifikaları CSA 240 V 1 hp 1 faz CSA 240 V 3 hp 3 faz 2 -pole(s) UL 240 V 1 hp 3 faz UL 240 V 0,33 hp 1 faz 2 -pole(s)   koruyucu bakım TC   çalışma için ortam hava sıcaklığı -25...55 °C   depolama için ortam hava sıcaklığı -40...70 °C   darbe dayanımı 30 gnuyumluluk standardı IEC 68-2-27   titreşim direnci 5 gn, 10...150 Hzuyumluluk standardı IEC 68-2-6   aşırı gerilim kategorisi Sınıf IIuyumluluk standardı IEC 536 Sınıf IIuyumluluk standardı NF C 20-030

Operating Head and BodyFront Mounting "Multi-Fixing"

a53 mm/2.09 in.esupport panel thickness 1 mm to 6 mm./0.039 in. to 0.24 in.

Link Positions (Factory Mounted)Diagram for 1 to 6-pole Switches

Select the number of poles according to the product characteristics.

I1Input 1I2Input 2O1Output 1O2Output 2

Marking

Angular Position of Switch

Switching ProgramDiagram for 1 to 6-pole Switches

Select the number of poles according to the product characteristics.

(1)1-pole(2)2-pole(3)3-pole(4)4-pole(5)5-pole(6)6-pole

Convention Used for Switching Program Representation

Contact closed

Contact closed in 2 positions and maintained between the 2 positions

Sealed assembly for auto-maintain control

Overlapping contacts

Spring return position: for a switching angle of 90°, spring return is over 30° after the last position (for a maximum of 3 simultaneous contacts).

Example:
