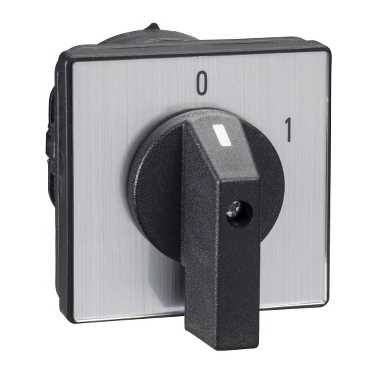

K30C003AP

Ana Ürün serisi Harmony K   ürün ya da bileşen tipi Eksiksiz kam anahtarı   bileşen adı K30   [Ith] klasik açık hava termik akımı 32 A   ürün montajı Ön montaj   sabitleme modu 4 delik   kam anahtarı başlık tipi Ön plakalı 64 x 64 mm   operatörün tipi Siyah kol   döner kol kilitleme Olmadan   açıklama sunumu Ile metalik yazi, 0 - 1 siyah isaret   kam anahtarı fonksiyonu Anahtar   geri dönüş Olmadan   kapalı konum Kapalı konumu ile   kutup açıklaması 3P   anahtarlama konumları Sağ: 0° - 60°   IP koruma derecesi IP40uyumluluk standardı IEC 529 IP40uyumluluk standardı NF C 20-010

Tamamlayıcı anahtarlama açısı 60 °   [Ui] nominal yalıtım voltajı 690 V kirlilik derecesi 3uyumluluk standardı EN 60947-1 690 V kirlilik derecesi 3uyumluluk standardı EN 60947-1 690 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1   kısa devre akımı 5000 A   kısa devre koruması 50 A tarafindan kartuş sigorta, tip gG   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı EN 947-1 6 kVuyumluluk standardı IEC 947-1   kontak işlemi Yavaş kesen   pozitif açıklık Ile   elektrikli bağlantı Tutucu vida kelepçesi terminalleri esnek, 2 x 4 mm² Tutucu vida kelepçesi terminalleri esnek, 2 x 4 mm² Tutucu vida kelepçesi terminalleri katı, 2 x 6 mm²   sıkma torku 1.2 N.m   mA cinsinden anahtarlama kapasitesi 11000 mA DC -de 120 V 2 kontaklar için endüktif yük (T = 50 ms) 11000 mA DC -de 120 V 2 kontaklar için endüktif yük (T = 50 ms) 11000 mA DC -de 180 V 3 kontaklar için endüktif yük (T = 50 ms) 11000 mA DC -de 60 V 1 kontaklar için endüktif yük (T = 50 ms) 1200 mA DC -de 220 V 1 kontaklar için dirençli yük (T = 1 ms) 1200 mA DC -de 440 V 2 kontaklar için dirençli yük (T = 1 ms) 1200 mA DC -de 660 V 3 kontaklar için dirençli yük (T = 1 ms) 16000 mA DC -de 140 V 3 kontaklar için endüktif yük (T = 50 ms) 16000 mA DC -de 48 V 1 kontaklar için endüktif yük (T = 50 ms) 16000 mA DC -de 95 V 2 kontaklar için endüktif yük (T = 50 ms) 23000 mA DC -de 120 V 2 kontaklar için dirençli yük (T = 1 ms) 23000 mA DC -de 180 V 3 kontaklar için dirençli yük (T = 1 ms) 23000 mA DC -de 60 V 1 kontaklar için dirençli yük (T = 1 ms) 25000 mA DC -de 30 V 1 kontaklar için endüktif yük (T = 50 ms) 25000 mA DC -de 60 V 2 kontaklar için endüktif yük (T = 50 ms) 25000 mA DC -de 90 V 3 kontaklar için endüktif yük (T = 50 ms) 3200 mA DC -de 110 V 1 kontaklar için endüktif yük (T = 50 ms) 3200 mA DC -de 220 V 2 kontaklar için endüktif yük (T = 50 ms) 3200 mA DC -de 330 V 3 kontaklar için endüktif yük (T = 50 ms) 32000 mA DC -de 140 V 3 kontaklar için dirençli yük (T = 1 ms) 32000 mA DC -de 24 V 1 kontaklar için endüktif yük (T = 50 ms) 32000 mA DC -de 24 V 1 kontaklar için dirençli yük (T = 1 ms) 32000 mA DC -de 48 V 1 kontaklar için dirençli yük (T = 1 ms) 32000 mA DC -de 48 V 2 kontaklar için endüktif yük (T = 50 ms) 32000 mA DC -de 48 V 2 kontaklar için dirençli yük (T = 1 ms) 32000 mA DC -de 70 V 3 kontaklar için endüktif yük (T = 50 ms) 32000 mA DC -de 70 V 3 kontaklar için dirençli yük (T = 1 ms) 32000 mA DC -de 95 V 2 kontaklar için dirençli yük (T = 1 ms) 400 mA DC -de 440 V 1 kontaklar için dirençli yük (T = 1 ms) 400 mA DC -de 660 V 2 kontaklar için dirençli yük (T = 1 ms) 6500 mA DC -de 110 V 1 kontaklar için dirençli yük (T = 1 ms) 6500 mA DC -de 220 V 2 kontaklar için dirençli yük (T = 1 ms) 6500 mA DC -de 330 V 3 kontaklar için dirençli yük (T = 1 ms)   mekanik dayanıklılık 300000 cycles   CAD genel genişliği 64 mm   CAD genel yüksekliği 64 mm   CAD genel derinliği 93 mm   ürün ağırlığı 0.224 kg

Ortam standartlar EN/IEC 60947-3   ürün sertifikaları CULus 120 V 2 hp 1 faz CULus 240 V 5 hp 1 faz CULus 240 V 5 hp 3 faz CULus 480 V 20 hp 3 faz   koruyucu bakım TC   çalışma için ortam hava sıcaklığı -25...55 °C   depolama için ortam hava sıcaklığı -40...70 °C   elektrik çarpmasına karşı koruma sınıfı Sınıf IIuyumluluk standardı NF C 20-030 Sınıf IIuyumluluk standardı IEC 60536 Sınıf IIuyumluluk standardı IEC 60536

DimensionsRear Mounting

esupport panel thickness 0.5 to 5.5 mm / 0.02 to 0.22 in in.

a		b		c		D1
mm	in.	mm	in.	mm	in.	mm	in.
53.7	2.11	58	2.28	64	2.52	4.1	0.16

Panel Cut-OutFront Mounting

D2		D3		G1
mm	in.	mm	in.	mm	in.
4.5	0.18	10	0.39	48	1.89
