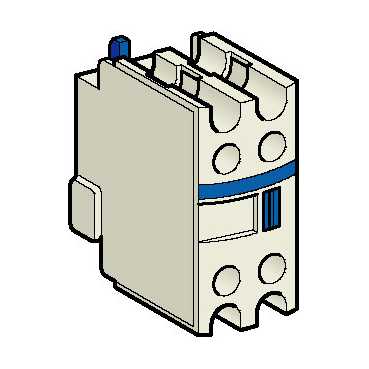

LADN11

Ana Ürün serisi TeSys D TeSys D kontrol rölesi TeSys F   seri TeSys   ürün ya da bileşen tipi Yardımcı kontak bloğu   yardımcı kontak çalışma Anlık   kutup kontak düzenleme 1 NA + 1 NK   bağlantılar - terminaller Vida kelepçesi terminalleri 1 kablo 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu Vida kelepçesi terminalleri 1 kablo 1...2.5 mm² - kablo sertligi: esnek - olmadan kablo ucu Vida kelepçesi terminalleri 1 kablo 1...2.5 mm² - kablo sertligi: katı - ile kablo ucu Vida kelepçesi terminalleri 1 kablo 1...2.5 mm² - kablo sertligi: katı - olmadan kablo ucu Vida kelepçesi terminalleri 2 kablo 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu Vida kelepçesi terminalleri 2 kablo 1...2.5 mm² - kablo sertligi: esnek - olmadan kablo ucu Vida kelepçesi terminalleri 2 kablo 1...2.5 mm² - kablo sertligi: katı - ile kablo ucu Vida kelepçesi terminalleri 2 kablo 1...2.5 mm² - kablo sertligi: katı - olmadan kablo ucu

Tamamlayıcı montaj konumu Ön   [Ui] nominal yalıtım voltajı 690 V - uyumluluk standardı IEC 60947-5-1 600 V - sertifikalar CSA 600 V - sertifikalar UL   [Ue] nominal çalışma voltajı 690 V AC 25...400 Hz   [Ith] klasik açık hava termik akımı 10 A -de <= 60 °C   Irms nominal kapama kapasitesi 140 A -de <= 690 V ACuyumluluk standardı IEC 60947-5-1 250 A -de <= 690 V DCuyumluluk standardı IEC 60947-5-1   izin verilebilir kısa süreli akım 100 A -de -5...60 °C 1 s 120 A -de -5...60 °C 500 ms 140 A -de -5...60 °C 100 ms   koruma tipi GG sigorta <= 10 A Ue <= 690 V için çalışma akımına göre değer   ilgili sigorta değeri 10 A gG IEC 60947-5-1   mekanik dayanıklılık 30 Mcycles   minimum anahtarlama akımı 5 mA   minimum anahtarlama gerilimi 17 V   çakışmama süresi 1,5 msn enerji kesmede (NK ve NA kontağı arasında çakışma olmaması) 1,5 msn enerjilemede (NK ve NA kontağı arasında çakışma olmaması)   çakışma süresi 1.5 ms   yalıtım direnci > 10 MOhm   ürün ağırlığı 0.03 kg

Ortam çevresel özellik Normal ortam   standartlar BS 4794 EN 60947-5-1 IEC 60947-5-1 NF C 63-140 VDE 0660   ürün sertifikaları CSA UL   IP koruma derecesi IP2xuyumluluk standardı VDE 0106   koruyucu bakım THuyumluluk standardı IEC 60068   çalışma için ortam hava sıcaklığı -5...60 °C   depolama için ortam hava sıcaklığı -60...80 °C   çalışma yüksekliği 3000 m olmadan sicaklik deger kaybi

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 0629'dan itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur
