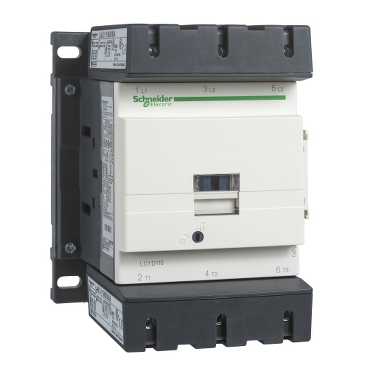

LC1D115FD

Ana seri TeSys   ürün adı TeSys D   ürün ya da bileşen tipi Kontaktör   cihaz kısa adı LC1D   kontaktör uygulaması Motor kontrol Direnç yükü   kullanım kategorisi AC-1 AC-3   kutup açıklaması 3P   kutup kontak düzenleme 3 NA   [Ue] nominal çalışma voltajı <= 1000 V AC 25...400 Hz için güç devresi <= 300 V DC için güç devresi   [Ie] nominal çalışma akımı 200 A (<= 60 °C) -de <= 440 V AC AC-1 için güç devresi 115 A (<= 60 °C) -de <= 440 V AC AC-3 için güç devresi   motor gücü kW 30 kW -de 220...230 V AC 50/60 Hz 55 kW -de 380...400 V AC 50/60 Hz 65 kW -de 1000 V AC 50/60 Hz 75 kW -de 500 V AC 50/60 Hz 80 kW -de 660...690 V AC 50/60 Hz 59 kW -de 415...440 V AC 50/60 Hz   motor gücü hp 30 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 40 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 75 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 100 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar   kontrol devresi tipi DC standart   kontrol devresi gerilimi 110 V DC   yardımcı kontak düzenleme 1 NA + 1 NK   [Uimp] nominal darbe dayanım voltajı 8 kV uyumluluk standardı IEC 60947   aşırı gerilim kategorisi III   [Ith] klasik açık hava termik akımı 200 A -de <= 60 °C için güç devresi   Irms nominal kapama kapasitesi 1260 A -de 440 V için güç devresi uyumluluk standardı IEC 60947 140 A AC için sinyalleme devresiuyumluluk standardı IEC 60947-5-1 250 A DC için sinyalleme devresiuyumluluk standardı IEC 60947-5-1   nominal kesme kapasitesi 1100 A -de 440 V için güç devresi uyumluluk standardı IEC 60947   [Icw] nominal kısa süreli dayanma akımı 1100 A <= 40 °C 1 s güç devresi 100 A 1 s sinyalleme devresi 120 A 500 ms sinyalleme devresi 140 A 100 ms sinyalleme devresi 250 A <= 40 °C 10 min güç devresi 550 A <= 40 °C 1 min güç devresi 950 A <= 40 °C 10 s güç devresi   ilgili sigorta değeri 200 A gG -de <= 690 V koordinasyon tip 2 için güç devresi 250 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 10 A gG için sinyalleme devresi   ortalama empedans 0.6 mOhm -de 50 Hz - Ith 200 A içingüç devresi   [Ui] nominal yalıtım voltajı 1000 V için güç devresi uyumluluk standardı IEC 60947-4-1 600 V için güç devresi sertifikalar CSA 600 V için güç devresi sertifikalar UL 690 V için sinyalleme devresiuyumluluk standardı IEC 60947-1 600 V için sinyalleme devresi sertifikalar CSA 600 V için sinyalleme devresi sertifikalar UL   elektrik dayanıklılığı 0,8 Mdöngü 200 A AC-1 at Ue <= 440 V 0,95 Mdöngü 115 A AC-3 at Ue <= 440 V   kutup başına güç dağılımı 24 W AC-1 7,9 W AC-3   koruyucu kapak Ile   montaj desteği Plaka Ray   standartlar EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 CSA C22.2 No 14   ürün sertifikaları BV CCC CSA DNV GL GOST RINA UL LROS   bağlantılar - terminaller Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: katı - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...2.5 mm² - kablo sertligi: katı - olmadan kablo ucu Güç devresi : konnektör 1 kablo(lar) 10...120 mm² - kablo sertligi: esnek - olmadan kablo ucu Güç devresi : konnektör 2 kablo(lar) 10...50 mm² - kablo sertligi: esnek - olmadan kablo ucu Güç devresi : konnektör 1 kablo(lar) 10...120 mm² - kablo sertligi: esnek - ile kablo ucu Güç devresi : konnektör 2 kablo(lar) 10...50 mm² - kablo sertligi: esnek - ile kablo ucu Güç devresi : konnektör 1 kablo(lar) 10...120 mm² - kablo sertligi: katı - olmadan kablo ucu Güç devresi : konnektör 2 kablo(lar) 10...50 mm² - kablo sertligi: katı - olmadan kablo ucu   sıkma torku Kontrol devresi : 1.2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi : 1.2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi : 12 N.m - üzerinde konnektör altıgen 4 mm   çalışma süresi 20...35 msn kapama 40...75 msn açma   güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktöruyumluluk standardı EN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktöruyumluluk standardı EN/ISO 13849-1   mekanik dayanıklılık 8 Mcycles   çalışma hızı 1200 cyc/h -de <= 60 °C

Tamamlayıcı bobin teknolojisi Yerleşik süpresör modülü olmadan   kontrol devresi gerilim limitleri 0,15...0,4 Uc -de 55 °C düşme 0,75...1,2 Uc -de 55 °C çalışma   zaman sabiti 25 ms   W cinsinden kalkış gücü 270...365 W -de 20 °C   W cinsinden tutma güç tüketimi 2,4...5,1 W -de 20 °C   yardımcı kontak tipi Tip mekanik olarak bağlantılı (1 NA + 1 NK) uyumluluk standardı IEC 60947-5-1 Tip ayna kontak (1 NK) uyumluluk standardı IEC 60947-4-1   sinyalleme devre frekansı 25...400 Hz   minimum anahtarlama akımı 5 mA için sinyalleme devresi   minimum anahtarlama gerilimi 17 V için sinyalleme devresi   çakışmama süresi 1,5 msn enerji kesmede (NK ve NA kontağı arasında) 1,5 msn enerjilemede (NK ve NA kontağı arasında)   yalıtım direnci > 10 MOhm için sinyalleme devresi

Ortam IP koruma derecesi IP2x ön yüzuyumluluk standardı IEC 60529   koruyucu bakım THuyumluluk standardı IEC 60068-2-30   kirletme derecesi 3   çalışma için ortam hava sıcaklığı -5...60 °C   depolama için ortam hava sıcaklığı -60...80 °C   cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40...70 °C Uc'de   çalışma yüksekliği 3000 m olmadan sicaklik deger kaybi   yangına dayanıklılık 850 °Cuyumluluk standardı IEC 60695-2-1   alev geciktirici V1uyumluluk standardı UL 94   mekanik dayanıklılık Titreşimler kontaktör açık 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı 4 Gn, 5...300 Hz Şoklar kontaktör kapalı 11 msn için 15 Gn Şoklar kontaktör açık 11 msn için 6 Gn   yükseklik 158 mm   genişlik 120 mm   derinlik 136 mm   ürün ağırlığı 2.5 kg

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0932 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut
