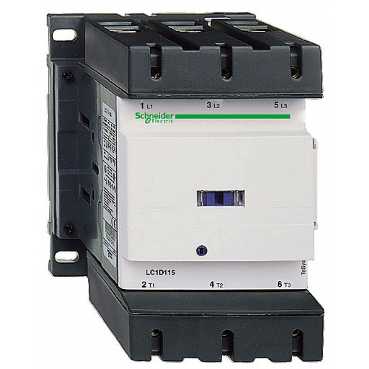

LC1D150ED
  • LC1D150ED

Ana
seri TeSys
ürün adı TeSys D
ürün ya da bileşen tipi Kontaktör
cihaz kısa adı LC1D
kontaktör uygulaması Motor kontrol
Direnç yükü

kullanım kategorisi AC-1
AC-3

kutup açıklaması 3P
kutup kontak düzenleme 3 NA
[Ue] nominal çalışma voltajı <= 1000 V AC 25...400 Hz için güç devresi
<= 300 V DC için güç devresi

[Ie] nominal çalışma akımı 200 A (<= 60 °C) -de <= 440 V AC AC-1 için güç devresi
150 A (<= 60 °C) -de <= 440 V AC AC-3 için güç devresi

motor gücü kW 100 kW -de 660...690 V AC 50/60 Hz
40 kW -de 220...230 V AC 50/60 Hz
75 kW -de 1000 V AC 50/60 Hz
75 kW -de 380...400 V AC 50/60 Hz
90 kW -de 500 V AC 50/60 Hz
80 kW -de 415...440 V AC 50/60 Hz

motor gücü hp 40 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
50 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
100 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
125 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar

kontrol devresi tipi DC standart
kontrol devresi gerilimi 48 V DC
yardımcı kontak düzenleme 1 NA + 1 NK
[Uimp] nominal darbe dayanım voltajı 8 kV uyumluluk standardı IEC 60947
aşırı gerilim kategorisi III
[Ith] klasik açık hava termik akımı 200 A -de <= 60 °C için güç devresi
Irms nominal kapama kapasitesi 1660 A -de 440 V için güç devresi uyumluluk standardı IEC 60947
140 A AC için sinyalleme devresiuyumluluk standardı IEC 60947-5-1
250 A DC için sinyalleme devresiuyumluluk standardı IEC 60947-5-1

nominal kesme kapasitesi 1400 A -de 440 V için güç devresi uyumluluk standardı IEC 60947
[Icw] nominal kısa süreli dayanma akımı 100 A 1 s sinyalleme devresi
120 A 500 ms sinyalleme devresi
140 A 100 ms sinyalleme devresi
250 A <= 40 °C 10 min güç devresi
580 A <= 40 °C 1 min güç devresi
1200 A <= 40 °C 10 s güç devresi
1400 A <= 40 °C 1 s güç devresi

ilgili sigorta değeri 250 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
315 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
10 A gG için sinyalleme devresiuyumluluk standardı IEC 60947-5-1

ortalama empedans 0.6 mOhm -de 50 Hz - Ith 200 A içingüç devresi
[Ui] nominal yalıtım voltajı 1000 V için güç devresi uyumluluk standardı IEC 60947-4-1
600 V için güç devresi sertifikalar CSA
600 V için güç devresi sertifikalar UL
690 V için sinyalleme devresiuyumluluk standardı IEC 60947-1
600 V için sinyalleme devresi sertifikalar CSA
600 V için sinyalleme devresi sertifikalar UL

elektrik dayanıklılığı 0,85 Mdöngü 150 A AC-3 at Ue <= 440 V
1 Mcycles 200 A AC-1 at Ue <= 440 V

kutup başına güç dağılımı 24 W AC-1
13,5 W AC-3

koruyucu kapak Ile
montaj desteği Plaka
Ray

standartlar EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
CSA C22.2 No 14

ürün sertifikaları BV
CCC
CSA
DNV
GL
GOST
RINA
UL
LROS

bağlantılar - terminaller Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - olmadan kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: katı - olmadan kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - olmadan kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...2.5 mm² - kablo sertligi: katı - olmadan kablo ucu
Güç devresi : konnektör 1 kablo(lar) 10...120 mm² - kablo sertligi: esnek - olmadan kablo ucu
Güç devresi : konnektör 2 kablo(lar) 10...50 mm² - kablo sertligi: esnek - olmadan kablo ucu
Güç devresi : konnektör 1 kablo(lar) 10...120 mm² - kablo sertligi: esnek - ile kablo ucu
Güç devresi : konnektör 2 kablo(lar) 10...50 mm² - kablo sertligi: esnek - ile kablo ucu
Güç devresi : konnektör 1 kablo(lar) 10...120 mm² - kablo sertligi: katı - olmadan kablo ucu
Güç devresi : konnektör 2 kablo(lar) 10...50 mm² - kablo sertligi: katı - olmadan kablo ucu

sıkma torku Kontrol devresi : 1.2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi : 1.2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi : 12 N.m - üzerinde konnektör altıgen 4 mm

çalışma süresi 20...35 msn kapama
40...75 msn açma

güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktöruyumluluk standardı EN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktöruyumluluk standardı EN/ISO 13849-1

mekanik dayanıklılık 8 Mcycles
çalışma hızı 1200 cyc/h -de <= 60 °C

Tamamlayıcı
bobin teknolojisi Yerleşik süpresör modülü olmadan
kontrol devresi gerilim limitleri 0,15...0,4 Uc -de 55 °C düşme
0,75...1,2 Uc -de 55 °C çalışma

zaman sabiti 25 ms
W cinsinden kalkış gücü 270...365 W -de 20 °C
W cinsinden tutma güç tüketimi 2,4...5,1 W -de 20 °C
yardımcı kontak tipi Tip mekanik olarak bağlantılı (1 NA + 1 NK) uyumluluk standardı IEC 60947-5-1
Tip ayna kontak (1 NK) uyumluluk standardı IEC 60947-4-1

sinyalleme devre frekansı 25...400 Hz
minimum anahtarlama akımı 5 mA için sinyalleme devresi
minimum anahtarlama gerilimi 17 V için sinyalleme devresi
çakışmama süresi 1,5 msn enerji kesmede (NK ve NA kontağı arasında)
1,5 msn enerjilemede (NK ve NA kontağı arasında)

yalıtım direnci > 10 MOhm için sinyalleme devresi

Ortam
IP koruma derecesi IP2x ön yüzuyumluluk standardı IEC 60529
koruyucu bakım THuyumluluk standardı IEC 60068-2-30
kirletme derecesi 3
çalışma için ortam hava sıcaklığı -5...60 °C
depolama için ortam hava sıcaklığı -60...80 °C
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40...70 °C Uc'de
çalışma yüksekliği 3000 m olmadan sicaklik deger kaybi
yangına dayanıklılık 850 °Cuyumluluk standardı IEC 60695-2-1
alev geciktirici V1uyumluluk standardı UL 94
mekanik dayanıklılık Titreşimler kontaktör açık 2 Gn, 5...300 Hz
Titreşimler kontaktör kapalı 4 Gn, 5...300 Hz
Şoklar kontaktör kapalı 11 msn için 15 Gn
Şoklar kontaktör açık 11 msn için 6 Gn

yükseklik 158 mm
genişlik 120 mm
derinlik 136 mm
ürün ağırlığı 2.5 kg

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 0927 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Mevcut
