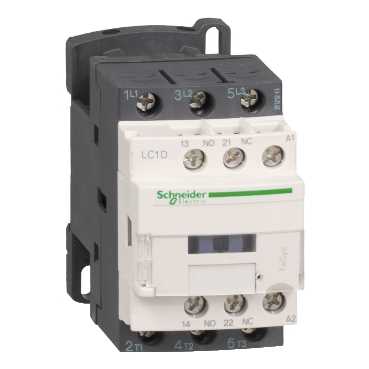

LC1D18BL
  • LC1D18BL

Ana
seri TeSys
ürün adı TeSys D
ürün ya da bileşen tipi Kontaktör
cihaz kısa adı LC1D
kontaktör uygulaması Motor kontrol
Direnç yükü

kullanım kategorisi AC-1
AC-3

kutup açıklaması 3P
kutup kontak düzenleme 3 NA
[Ue] nominal çalışma voltajı <= 690 V AC 25...400 Hz için güç devresi
<= 300 V DC için güç devresi

[Ie] nominal çalışma akımı 18 A (<= 60 °C) -de <= 440 V AC AC-3 için güç devresi
32 A (<= 60 °C) -de <= 440 V AC AC-1 için güç devresi

motor gücü kW 10 kW -de 500 V AC 50/60 Hz
10 kW -de 660...690 V AC 50/60 Hz
4 kW -de 220...230 V AC 50/60 Hz
7,5 kW -de 380...400 V AC 50/60 Hz
9 kW -de 415...440 V AC 50/60 Hz

motor gücü hp 1 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
3 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
5 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
5 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
10 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
15 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar

kontrol devresi tipi DC düşük tüketim
kontrol devresi gerilimi 24 V DC
yardımcı kontak düzenleme 1 NA + 1 NK
[Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60947
aşırı gerilim kategorisi III
[Ith] klasik açık hava termik akımı 32 A -de <= 60 °C için güç devresi
10 A -de <= 60 °C için sinyalleme devresi

Irms nominal kapama kapasitesi 300 A -de 440 V için güç devresi uyumluluk standardı IEC 60947
140 A AC için sinyalleme devresiuyumluluk standardı IEC 60947-5-1
250 A DC için sinyalleme devresiuyumluluk standardı IEC 60947-5-1

nominal kesme kapasitesi 300 A -de 440 V için güç devresi uyumluluk standardı IEC 60947
[Icw] nominal kısa süreli dayanma akımı 145 A <= 40 °C 10 s güç devresi
240 A <= 40 °C 1 s güç devresi
40 A <= 40 °C 10 min güç devresi
84 A <= 40 °C 1 min güç devresi
100 A 1 s sinyalleme devresi
120 A 500 ms sinyalleme devresi
140 A 100 ms sinyalleme devresi

ilgili sigorta değeri 35 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
50 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
10 A gG için sinyalleme devresiuyumluluk standardı IEC 60947-5-1

ortalama empedans 2,5 mOhm -de 50 Hz - Ith 32 A içingüç devresi
[Ui] nominal yalıtım voltajı 600 V için güç devresi sertifikalar CSA
600 V için güç devresi sertifikalar UL
690 V için güç devresiuyumluluk standardı IEC 60947-4-1
690 V için sinyalleme devresiuyumluluk standardı IEC 60947-1
600 V için sinyalleme devresi sertifikalar CSA
600 V için sinyalleme devresi sertifikalar UL

elektrik dayanıklılığı 1,65 Mdöngü 18 A AC-3 at Ue <= 440 V
1 Mcycles 32 A AC-1 at Ue <= 440 V

kutup başına güç dağılımı 0,8 W AC-3
2.5 W AC-1

koruyucu kapak Ile
montaj desteği Plaka
Ray

standartlar EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
CSA C22.2 No 14

ürün sertifikaları BV
CCC
CSA
DNV
GL
GOST
RINA
UL
LROS

bağlantılar - terminaller Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu
Güç devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...6 mm² - kablo sertligi: esnek - ile kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - ile kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu
Güç devresi : vida kelepçesi terminalleri 1 kablo(lar) 1,5...6 mm² - kablo sertligi: esnek - olmadan kablo ucu
Güç devresi : vida kelepçesi terminalleri 2 kablo(lar) 1,5...6 mm² - kablo sertligi: esnek - olmadan kablo ucu
Güç devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: esnek - ile kablo ucu
Güç devresi : vida kelepçesi terminalleri 1 kablo(lar) 1,5...6 mm² - kablo sertligi: katı - olmadan kablo ucu
Güç devresi : vida kelepçesi terminalleri 2 kablo(lar) 1,5...6 mm² - kablo sertligi: katı - olmadan kablo ucu

sıkma torku Güç devresi : 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi : 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi : 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi : 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2

çalışma süresi 65,45...88,55 msn kapama
20...30 msn açma

güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktöruyumluluk standardı EN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktöruyumluluk standardı EN/ISO 13849-1

mekanik dayanıklılık 30 Mcycles
çalışma hızı 3600 cyc/h -de <= 60 °C

Tamamlayıcı
bobin teknolojisi Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör
kontrol devresi gerilim limitleri 0,1...0,3 Uc -de 60 °C düşme
0,8...1,25 Uc -de 60 °C çalışma

zaman sabiti 40 ms
W cinsinden kalkış gücü 2,4 W -de 20 °C
W cinsinden tutma güç tüketimi 2,4 W -de 20 °C
yardımcı kontak tipi Tip mekanik olarak bağlantılı (1 NA + 1 NK) uyumluluk standardı IEC 60947-5-1
Tip ayna kontak (1 NK) uyumluluk standardı IEC 60947-4-1

sinyalleme devre frekansı 25...400 Hz
minimum anahtarlama akımı 5 mA için sinyalleme devresi
minimum anahtarlama gerilimi 17 V için sinyalleme devresi
çakışmama süresi 1,5 msn enerji kesmede (NK ve NA kontağı arasında)
1,5 msn enerjilemede (NK ve NA kontağı arasında)

yalıtım direnci > 10 MOhm için sinyalleme devresi

Ortam
IP koruma derecesi IP2x ön yüzuyumluluk standardı IEC 60529
koruyucu bakım THuyumluluk standardı IEC 60068-2-30
kirletme derecesi 3
çalışma için ortam hava sıcaklığı -20...60 °C
depolama için ortam hava sıcaklığı -60...80 °C
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40...70 °C Uc'de
çalışma yüksekliği 3000 m olmadan sicaklik deger kaybi
yangına dayanıklılık 850 °Cuyumluluk standardı IEC 60695-2-1
alev geciktirici V1uyumluluk standardı UL 94
mekanik dayanıklılık Titreşimler kontaktör açık 2 Gn, 5...300 Hz
Titreşimler kontaktör kapalı 4 Gn, 5...300 Hz
Şoklar kontaktör açık 11 msn için 10 Gn
Şoklar kontaktör kapalı 11 msn için 15 Gn

yükseklik 77 mm
genişlik 45 mm
derinlik 95 mm
ürün ağırlığı 0.49 kg

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 0721 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Mevcut
