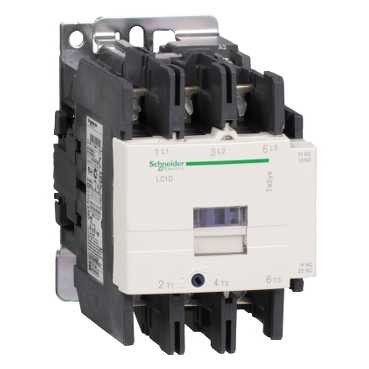

LC1D80FD

Ana seri TeSys   ürün adı TeSys D   ürün ya da bileşen tipi Kontaktör   cihaz kısa adı LC1D   kontaktör uygulaması Motor kontrol Direnç yükü   kullanım kategorisi AC-1 AC-3   kutup açıklaması 3P   kutup kontak düzenleme 3 NA   [Ue] nominal çalışma voltajı <= 690 V AC için güç devresi <= 300 V DC 25...400 Hz için güç devresi   [Ie] nominal çalışma akımı 125 A (<= 60 °C) -de <= 440 V AC AC-1 için güç devresi 80 A (<= 60 °C) -de <= 440 V AC AC-3 için güç devresi   motor gücü kW 22 kW -de 220...230 V AC 50/60 Hz 37 kW -de 380...400 V AC 50/60 Hz 45 kW -de 1000 V AC 50/60 Hz 45 kW -de 660...690 V AC 50/60 Hz 55 kW -de 500 V AC 50/60 Hz 45 kW -de 415...440 V AC 50/60 Hz   motor gücü hp 20 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 7,5 hp -de 115 V AC 50/60 Hz için 1 faz motorlar 15 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 25 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 60 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 60 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar   kontrol devresi tipi DC standart   kontrol devresi gerilimi 110 V DC   yardımcı kontak düzenleme 1 NA + 1 NK   [Uimp] nominal darbe dayanım voltajı 8 kV uyumluluk standardı IEC 60947   aşırı gerilim kategorisi III   [Ith] klasik açık hava termik akımı 125 A -de <= 60 °C için güç devresi 10 A -de <= 60 °C için sinyalleme devresi   Irms nominal kapama kapasitesi 1100 A -de 440 V için güç devresi uyumluluk standardı IEC 60947 140 A AC için sinyalleme devresiuyumluluk standardı IEC 60947-5-1 250 A DC için sinyalleme devresiuyumluluk standardı IEC 60947-5-1   nominal kesme kapasitesi 1100 A -de 440 V için güç devresi uyumluluk standardı IEC 60947   [Icw] nominal kısa süreli dayanma akımı 135 A <= 40 °C 10 min güç devresi 100 A 1 s sinyalleme devresi 120 A 500 ms sinyalleme devresi 140 A 100 ms sinyalleme devresi 640 A <= 40 °C 10 s güç devresi 990 A <= 40 °C 1 s güç devresi 320 A <= 40 °C 1 min güç devresi   ilgili sigorta değeri 160 A gG -de <= 690 V koordinasyon tip 2 için güç devresi 200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 10 A gG için sinyalleme devresiuyumluluk standardı IEC 60947-5-1   ortalama empedans 0.8 mOhm -de 50 Hz - Ith 125 A içingüç devresi   [Ui] nominal yalıtım voltajı 1000 V için güç devresi uyumluluk standardı IEC 60947-4-1 600 V için güç devresi sertifikalar CSA 600 V için güç devresi sertifikalar UL 690 V için sinyalleme devresiuyumluluk standardı IEC 60947-1 600 V için sinyalleme devresi sertifikalar CSA 600 V için sinyalleme devresi sertifikalar UL   elektrik dayanıklılığı 0,8 Mdöngü 125 A AC-1 at Ue <= 440 V 1,5 Mdöngü 80 A AC-3 at Ue <= 440 V   kutup başına güç dağılımı 5,1 W AC-3 12,5 W AC-1   koruyucu kapak Ile   montaj desteği Plaka Ray   standartlar EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 CSA C22.2 No 14   ürün sertifikaları BV CCC CSA DNV GL GOST RINA UL LROS   bağlantılar - terminaller Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu Güç devresi : konnektör 1 kablo(lar) 4...50 mm² - kablo sertligi: esnek - olmadan kablo ucu Güç devresi : konnektör 2 kablo(lar) 4...25 mm² - kablo sertligi: esnek - olmadan kablo ucu Güç devresi : konnektör 1 kablo(lar) 4...50 mm² - kablo sertligi: esnek - ile kablo ucu Güç devresi : konnektör 2 kablo(lar) 4...16 mm² - kablo sertligi: esnek - ile kablo ucu Güç devresi : konnektör 1 kablo(lar) 4...50 mm² - kablo sertligi: katı - olmadan kablo ucu Güç devresi : konnektör 2 kablo(lar) 4...25 mm² - kablo sertligi: katı - olmadan kablo ucu   sıkma torku Güç devresi : 9 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm Güç devresi : 9 N.m - üzerinde konnektör altıgen 4 mm Kontrol devresi : 1.2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi : 1.2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2   çalışma süresi 20...35 msn açma 95...130 msn kapama   güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktöruyumluluk standardı EN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktöruyumluluk standardı EN/ISO 13849-1   mekanik dayanıklılık 4 Mcycles   çalışma hızı 3600 cyc/h -de <= 60 °C

Tamamlayıcı bobin teknolojisi Yerleşik süpresör modülü olmadan   kontrol devresi gerilim limitleri 0,1...0,3 Uc -de 55 °C düşme 0,85...1,1 Uc -de 55 °C çalışma   zaman sabiti 75 ms   W cinsinden kalkış gücü 22 W -de 20 °C   W cinsinden tutma güç tüketimi 22 W -de 20 °C   yardımcı kontak tipi Tip mekanik olarak bağlantılı (1 NA + 1 NK) uyumluluk standardı IEC 60947-5-1 Tip ayna kontak (1 NK) uyumluluk standardı IEC 60947-4-1   sinyalleme devre frekansı 25...400 Hz   minimum anahtarlama akımı 5 mA için sinyalleme devresi   minimum anahtarlama gerilimi 17 V için sinyalleme devresi   çakışmama süresi 1,5 msn enerji kesmede (NK ve NA kontağı arasında) 1,5 msn enerjilemede (NK ve NA kontağı arasında)   yalıtım direnci > 10 MOhm için sinyalleme devresi

Ortam IP koruma derecesi IP2x ön yüzuyumluluk standardı IEC 60529   koruyucu bakım THuyumluluk standardı IEC 60068-2-30   kirletme derecesi 3   çalışma için ortam hava sıcaklığı -5...60 °C   depolama için ortam hava sıcaklığı -60...80 °C   cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40...70 °C Uc'de   çalışma yüksekliği 3000 m olmadan sicaklik deger kaybi   yangına dayanıklılık 850 °Cuyumluluk standardı IEC 60695-2-1   alev geciktirici V1uyumluluk standardı UL 94   mekanik dayanıklılık Titreşimler kontaktör açık 2 Gn, 5...300 Hz Şoklar kontaktör açık 11 msn için 8 Gn Titreşimler kontaktör kapalı 3 Gn, 5...300 Hz Şoklar kontaktör kapalı 11 msn için 10 Gn   yükseklik 127 mm   genişlik 85 mm   derinlik 186 mm   ürün ağırlığı 2.59 kg

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0706 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur
