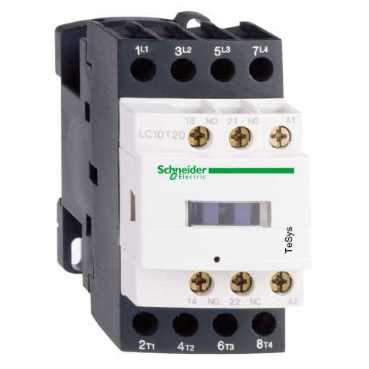

LC1DT20FD

Ana seri TeSys   ürün adı TeSys D   ürün ya da bileşen tipi Kontaktör   cihaz kısa adı LC1D   kontaktör uygulaması Direnç yükü   kullanım kategorisi AC-1   kutup açıklaması 4P   kutup kontak düzenleme 4 NA   [Ue] nominal çalışma voltajı <= 690 V AC 25...400 Hz için güç devresi <= 300 V DC için güç devresi   [Ie] nominal çalışma akımı 20 A (<= 60 °C) -de <= 440 V AC AC-1 için güç devresi   kontrol devresi tipi DC standart   kontrol devresi gerilimi 110 V DC   yardımcı kontak düzenleme 1 NA + 1 NK   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60947   aşırı gerilim kategorisi III   [Ith] klasik açık hava termik akımı 20 A -de <= 60 °C için güç devresi 10 A -de <= 60 °C için sinyalleme devresi   Irms nominal kapama kapasitesi 250 A -de 440 V için güç devresiuyumluluk standardı IEC 60947 140 A AC için sinyalleme devresiuyumluluk standardı IEC 60947-5-1 250 A DC için sinyalleme devresiuyumluluk standardı IEC 60947-5-1   nominal kesme kapasitesi 250 A -de 440 V için güç devresiuyumluluk standardı IEC 60947   [Icw] nominal kısa süreli dayanma akımı 105 A <= 40 °C 10 s güç devresi 210 A <= 40 °C 1 s güç devresi 30 A <= 40 °C 10 min güç devresi 61 A <= 40 °C 1 min güç devresi 100 A 1 s sinyalleme devresi 120 A 500 ms sinyalleme devresi 140 A 100 ms sinyalleme devresi   ilgili sigorta değeri 20 A gG -de <= 690 V koordinasyon tip 2 için güç devresi 25 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 10 A gG için sinyalleme devresiuyumluluk standardı IEC 60947-5-1   ortalama empedans 2,5 mOhm -de 50 Hz - Ith 20 A içingüç devresi   [Ui] nominal yalıtım voltajı 600 V için güç devresi sertifikalar CSA 600 V için güç devresi sertifikalar UL 690 V için güç devresiuyumluluk standardı IEC 60947-4-1 690 V için sinyalleme devresiuyumluluk standardı IEC 60947-1 600 V için sinyalleme devresi sertifikalar CSA 600 V için sinyalleme devresi sertifikalar UL   kutup başına güç dağılımı 1,56 W AC-1   koruyucu kapak Ile   montaj desteği Plaka Ray   standartlar EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 CSA C22.2 No 14   ürün sertifikaları BV CCC CSA DNV GL GOST RINA UL LROS   bağlantılar - terminaller Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu Güç devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - ile kablo ucu Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - ile kablo ucu Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu Güç devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu Güç devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu Güç devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu Güç devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu Güç devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu   sıkma torku Güç devresi : 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi : 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi : 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi : 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2   çalışma süresi 53.55...72.45 msn kapama 16...24 msn açma   güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktöruyumluluk standardı EN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktöruyumluluk standardı EN/ISO 13849-1   mekanik dayanıklılık 30 Mcycles   çalışma hızı 3600 cyc/h -de <= 60 °C

Tamamlayıcı bobin teknolojisi Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör   kontrol devresi gerilim limitleri 0,1...0,25 Uc -de 60 °C düşme 0,7...1,25 Uc -de 60 °C çalışma   zaman sabiti 28 ms   W cinsinden kalkış gücü 5,4 W -de 20 °C   W cinsinden tutma güç tüketimi 5,4 W -de 20 °C   yardımcı kontak tipi Tip mekanik olarak bağlantılı (1 NA + 1 NK) uyumluluk standardı IEC 60947-5-1 Tip ayna kontak (1 NK) uyumluluk standardı IEC 60947-4-1   sinyalleme devre frekansı 25...400 Hz   minimum anahtarlama akımı 5 mA için sinyalleme devresi   minimum anahtarlama gerilimi 17 V için sinyalleme devresi   çakışmama süresi 1,5 msn enerji kesmede (NK ve NA kontağı arasında) 1,5 msn enerjilemede (NK ve NA kontağı arasında)   yalıtım direnci > 10 MOhm için sinyalleme devresi

Ortam IP koruma derecesi IP2x ön yüzuyumluluk standardı IEC 60529   koruyucu bakım THuyumluluk standardı IEC 60068-2-30   kirletme derecesi 3   çalışma için ortam hava sıcaklığı -5...60 °C   depolama için ortam hava sıcaklığı -60...80 °C   cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40...70 °C Uc'de   çalışma yüksekliği 3000 m olmadan sicaklik deger kaybi   yangına dayanıklılık 850 °Cuyumluluk standardı IEC 60695-2-1   alev geciktirici V1uyumluluk standardı UL 94   mekanik dayanıklılık Titreşimler kontaktör açık 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı 4 Gn, 5...300 Hz Şoklar kontaktör açık 11 msn için 10 Gn Şoklar kontaktör kapalı 11 msn için 15 Gn   yükseklik 85 mm   genişlik 45 mm   derinlik 99 mm   ürün ağırlığı 0.365 kg

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 0702'den itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut
