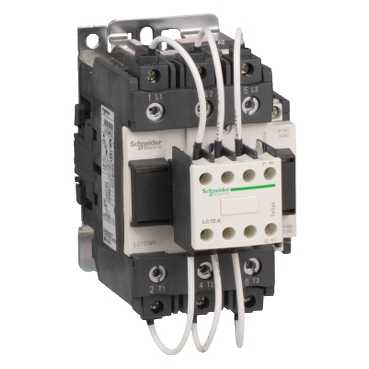

LC1DWK12M7

Ana seri TeSys   ürün adı TeSys LC1D.K   ürün ya da bileşen tipi Capacitor duty contactor   cihaz kısa adı LC1DWK   kontaktör uygulaması Güç faktörü düzeltme   kullanım kategorisi AC-6B   kutup açıklaması 3P   kutup kontak düzenleme 3 NA   sistemde cihazın yeri Line interruption Inside delta interruption   [Ue] nominal çalışma voltajı <= 690 V AC 50/60 Hz için güç devresi   reaktif güç değeri 63 kvar -de 400...415 V AC 50/60 Hz <= 60 °C 35 kvar -de 230 V AC 50/60 Hz <= 60 °C 67 kvar -de 440 V AC 50/60 Hz <= 60 °C 104 kvar -de 660...690 V AC 50/60 Hz <= 60 °C   kontrol devresi tipi AC 50/60 Hz   kontrol devresi gerilimi 220 V AC 50/60 Hz   yardımcı kontak düzenleme 1 NA + 2 NK için sinyalleme devresi 3 NO early make için güç devresi   elektrik dayanıklılığı 300000 cycles at Ue 400 V 200000 cycles at Ue 690 V   montaj desteği DIN rayı Plaka   standartlar IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1   ürün sertifikaları CCC CSA IEC UL EAC KC   bağlantılar - terminaller Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu Güç devresi : EverLink BTR screw connectors 1 kablo(lar) 4...50 mm² - kablo sertligi: katı - kablo uçsuz Güç devresi : EverLink BTR screw connectors 2 kablo(lar) 4...25 mm² - kablo sertligi: katı - kablo uçsuz Güç devresi : EverLink BTR screw connectors 1 kablo(lar) 4...50 mm² - kablo sertligi: esnek - kablo uçlu veya uçsuz Güç devresi : EverLink BTR screw connectors 2 kablo(lar) 4...25 mm² - kablo sertligi: esnek - kablo uçsuz Güç devresi : EverLink BTR screw connectors 2 kablo(lar) 4...16 mm² - kablo sertligi: esnek - kablo uçlu   sıkma torku Kontrol devresi : 1,7 N.m - üzerinde vida kelepçesi terminalleri Güç devresi : 9 N.m - üzerinde EverLink BTR screw connectors   çalışma hızı 100 cyc/h

Tamamlayıcı yardımcı kontak tipi Tip mekanik olarak bağlantılı (1 NA + 1 NK) uyumluluk standardı IEC 60947-5-1 Tip ayna kontak (1 NK) uyumluluk standardı IEC 60947-4-1

Ortam IP koruma derecesi IP2xuyumluluk standardı IEC 60529 IP2xuyumluluk standardı VDE 0106   koruyucu bakım THuyumluluk standardı IEC 60068-2-30   çalışma için ortam hava sıcaklığı -5...60 °C   depolama için ortam hava sıcaklığı -60...80 °C   çalışma yüksekliği 3000 m olmadan sicaklik deger kaybi   yükseklik 180 mm   genişlik 85 mm   derinlik 154 mm   ürün ağırlığı 1.65 kg
