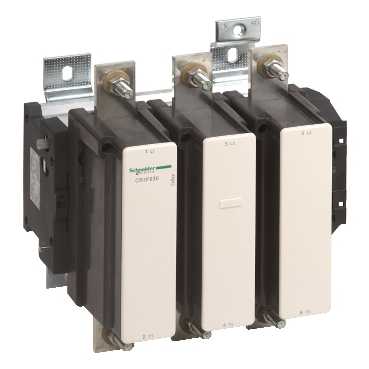

LC1F800FW

Ana seri TeSys   ürün adı TeSys F   ürün ya da bileşen tipi Kontaktör   cihaz kısa adı LC1F   kontaktör uygulaması Motor kontrol Direnç yükü   kullanım kategorisi AC-1 AC-3   kutup açıklaması 3P   kutup kontak düzenleme 3 NA   [Ue] nominal çalışma voltajı <= 1000 V AC 50/60 Hz <= 460 V DC   [Ie] nominal çalışma akımı 1000 A (<= 40 °C) -de <= 440 V AC AC-1 800 A (<= 55 °C) -de <= 440 V AC AC-3   motor gücü kW 250 kW -de 220...230 V AC 50/60 Hz 450 kW -de 1000 V AC 50/60 Hz 450 kW -de 380...400 V AC 50/60 Hz 450 kW -de 415 V AC 50/60 Hz 450 kW -de 440 V AC 50/60 Hz 450 kW -de 500 V AC 50/60 Hz 475 kW -de 660 690 V AC 50/60 Hz   kontrol devresi tipi DC standart   kontrol devresi gerilimi 110...125 V DC   [Uimp] nominal darbe dayanım voltajı   aşırı gerilim kategorisi III   [Ith] klasik açık hava termik akımı 1000 A -de <= 40 °C   Irms nominal kapama kapasitesi 8000 A ACuyumluluk standardı IEC 60947-4-1   nominal kesme kapasitesi 6400 Auyumluluk standardı IEC 60947-4-1   [Icw] nominal kısa süreli dayanma akımı 5500 A <= 40 °C 10 s 4600 A <= 40 °C 30 s 3600 A <= 40 °C 1 min 2600 A <= 40 °C 3 min 1700 A <= 40 °C 10 min   ilgili sigorta değeri 1000 A gG -de <= 440 V 800 A aM -de <= 440 V   ortalama empedans 0,12 mOhm -de 50 Hz - Ith 1000 A   [Ui] nominal yalıtım voltajı 1000 Vuyumluluk standardı IEC 60947-4-1 1500 Vuyumluluk standardı VDE 0110 grup C   kutup başına güç dağılımı 120 W AC-1 77 W AC-3   montaj desteği Plaka   standartlar EN 60947-1 EN 60947-4-1 IEC 60947-1 IEC 60947-4-1 JEM 1038   ürün sertifikaları CSA GL UL LROS   bağlantılar - terminaller Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - ile kablo ucu Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu Güç devresi : çubuk 2 x ( 60 x 5 mm)   sıkma torku Kontrol devresi : 1.2 N.m Güç devresi : 58 N.m   çalışma süresi 40...50 msn açma 60...80 msn kapama   mekanik dayanıklılık 5 Mcycles   çalışma hızı 600 cyc/h -de <= 55 °C

Tamamlayıcı kontrol devresi gerilim limitleri 0,85...1,1 Uc -de 55 °C çalışma 0,3...0,5 Uc -de 55 °C düşme   W cinsinden kalkış gücü 1900 W -de 20 °C   W cinsinden tutma güç tüketimi 12 W -de 20 °C   ısı dağılımı 12 W

Ortam IP koruma derecesi IP20 ön yüz kaplar ile (ayrı sipariş edilir)uyumluluk standardı IEC 60529 IP20 ön yüz kaplar ile (ayrı sipariş edilir)uyumluluk standardı VDE 0106   koruyucu bakım TH   çalışma için ortam hava sıcaklığı -5...55 °C   depolama için ortam hava sıcaklığı -60...80 °C   cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -5...55 °C   çalışma yüksekliği 3000 m olmadan sicaklik deger kaybi   mekanik dayanıklılık Titreşimler kontaktör açık 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı 4 Gn, 5...300 Hz Şoklar kontaktör kapalı 11 msn için 15 Gn Şoklar kontaktör açık 11 msn için 6 Gn   yükseklik 304 mm   genişlik 309 mm   derinlik 255 mm   ürün ağırlığı 18.75 kg

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0843 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut
