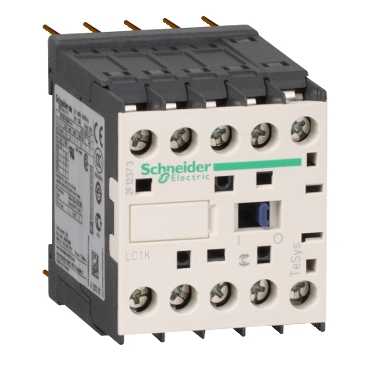

LC1K0601E7

Ana seri TeSys   ürün adı TeSys K   ürün ya da bileşen tipi Kontaktör   cihaz kısa adı LC1K   kontaktör uygulaması Motor kontrol   kullanım kategorisi AC-3 AC-4   kutup açıklaması 3P   kutup kontak düzenleme 3 NA   [Ue] nominal çalışma voltajı 690 V AC 50/60 Hz için güç devresi <= 690 V AC 50/60 Hz için sinyalleme devresi   [Ie] nominal çalışma akımı 6 A -de <= 440 V AC AC-3 için güç devresi   motor gücü kW 3 kW -de 440 V AC 50/60 Hz 3 kW -de 500...600 V AC 50/60 Hz 3 kW -de 660...690 V AC 50/60 Hz 1.5 kW -de 220...230 V AC 50/60 Hz 2.2 kW -de 380...415 V AC 50/60 Hz 3 kW -de 480 V AC 50/60 Hz   kontrol devresi tipi AC 50/60 Hz   kontrol devresi gerilimi 48 V AC 50/60 Hz   yardımcı kontak düzenleme 1 NK   [Uimp] nominal darbe dayanım voltajı 8 kV   aşırı gerilim kategorisi III   [Ith] klasik açık hava termik akımı 20 A -de <= 50 °C için güç devresi 10 A -de <= 50 °C için sinyalleme devresi   Irms nominal kapama kapasitesi 110 A AC için güç devresi uyumluluk standardı NF C 63-110 110 A AC için güç devresi uyumluluk standardı IEC 60947 110 A AC için sinyalleme devresiuyumluluk standardı IEC 60947   nominal kesme kapasitesi 110 A -de 415 V uyumluluk standardı IEC 60947 110 A -de 440 Vuyumluluk standardı IEC 60947 80 A -de 500 Vuyumluluk standardı IEC 60947 110 A -de 220...230 V uyumluluk standardı IEC 60947 110 A -de 380...400 V uyumluluk standardı IEC 60947 70 A -de 660...690 Vuyumluluk standardı IEC 60947   [Icw] nominal kısa süreli dayanma akımı 90 A <= 50 °C 1 s güç devresi 85 A <= 50 °C 5 s güç devresi 80 A <= 50 °C 10 s güç devresi 60 A <= 50 °C 30 s güç devresi 45 A <= 50 °C 1 min güç devresi 40 A <= 50 °C 3 min güç devresi 80 A 1 s sinyalleme devresi 90 A 500 ms sinyalleme devresi 110 A 100 ms sinyalleme devresi 20 A <= 50 °C >= 15 s güç devresi   ilgili sigorta değeri 25 A gG -de <= 440 V için güç devresi 25 A aM için güç devresi 10 A gG için sinyalleme devresiuyumluluk standardı IEC 60947 10 A gG için sinyalleme devresiuyumluluk standardı VDE 0660   ortalama empedans 3 mOhm -de 50 Hz - Ith 20 A için güç devresi   [Ui] nominal yalıtım voltajı 690 V için güç devresiuyumluluk standardı IEC 60947-4-1 600 V için güç devresiuyumluluk standardı UL 508 690 V için sinyalleme devresiuyumluluk standardı IEC 60947-4-1 690 V için sinyalleme devresiuyumluluk standardı IEC 60947-5-1 600 V için sinyalleme devresiuyumluluk standardı UL 508 600 V için güç devresiuyumluluk standardı CSA C22.2 No 14 600 V için sinyalleme devresiuyumluluk standardı CSA C22.2 No 14   elektrik dayanıklılığı 1,3 Mdöngü 6 A AC-3 at Ue <= 440 V   montaj desteği Plaka Ray   standartlar BS 5424 IEC 60947 NF C 63-110 VDE 0660   ürün sertifikaları CSA UL   bağlantılar - terminaller Vida kelepçesi terminalleri 1 kablo(lar) 1.5...4 mm² - kablo sertligi: katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75...4 mm² - kablo sertligi: esnek - olmadan kablo ucu Vida kelepçesi terminalleri 1 kablo(lar) 0,34...2,5 mm² - kablo sertligi: esnek - ile kablo ucu Vida kelepçesi terminalleri 2 kablo(lar) 1.5...4 mm² - kablo sertligi: katı Vida kelepçesi terminalleri 2 kablo(lar) 0,75...4 mm² - kablo sertligi: esnek - olmadan kablo ucu Vida kelepçesi terminalleri 2 kablo(lar) 0,34...1,5 mm² - kablo sertligi: esnek - ile kablo ucu   sıkma torku 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm   çalışma süresi 10...20 msn bobinin enerjisini kesme ve NA açma 10...20 msn bobin enerjileme ve NA kapama   güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktöruyumluluk standardı EN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktöruyumluluk standardı EN/ISO 13849-1   mekanik dayanıklılık 10 Mcycles   çalışma hızı 3600 cyc/h

Tamamlayıcı kontrol devresi gerilim limitleri 0,2...0,75 Uc -de <= 50 °C düşme 0,8...1,15 Uc -de <= 50 °C çalışma   VA cinsinden kalkış gücü 30 VA -de 20 °C   VA cinsinden tutma güç tüketimi 4,5 VA -de 20 °C   ısı dağılımı 1,3 W   yardımcı kontak tipi Tip anlık (1 NK)   sinyalleme devre frekansı <= 400 Hz   minimum anahtarlama akımı 5 mA için sinyalleme devresi   minimum anahtarlama gerilimi 17 V için sinyalleme devresi   çakışmama mesafesi 0,5 mm   yalıtım direnci > 10 MOhm için sinyalleme devresi

Ortam IP koruma derecesi IP2xuyumluluk standardı VDE 0106   koruyucu bakım TCuyumluluk standardı IEC 60068 TCuyumluluk standardı DIN 50016   çalışma için ortam hava sıcaklığı -25...50 °C   depolama için ortam hava sıcaklığı -50...80 °C   çalışma yüksekliği 2000 m olmadan sicaklik deger kaybi   alev geciktirici V1uyumluluk standardı UL 94 Gereksinim 2uyumluluk standardı NF F 16-101 Gereksinim 2uyumluluk standardı NF F 16-102   mekanik dayanıklılık Şoklar kontaktör kapalı, X ekseninde 11 msn için 10 Gn IEC 60068-2-27 Şoklar kontaktör kapalı, Y ekseninde 11 msn için 15 Gn IEC 60068-2-27 Şoklar kontaktör kapalı, Z ekseninde 11 msn için 15 Gn IEC 60068-2-27 Şoklar kontaktör açık, X ekseninde 11 msn için 6 Gn IEC 60068-2-27 Şoklar kontaktör açık, Y ekseninde 11 msn için 10 Gn IEC 60068-2-27 Şoklar kontaktör açık, Z ekseninde 11 msn için 10 Gn IEC 60068-2-27 Titreşimler kontaktör kapalı 4 Gn, 5...300 Hz IEC 60068-2-6 Titreşimler kontaktör açık 2 Gn, 5...300 Hz IEC 60068-2-6   yükseklik 58 mm   genişlik 45 mm   derinlik 57 mm   ürün ağırlığı 0.18 kg

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 0640'dan itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut
