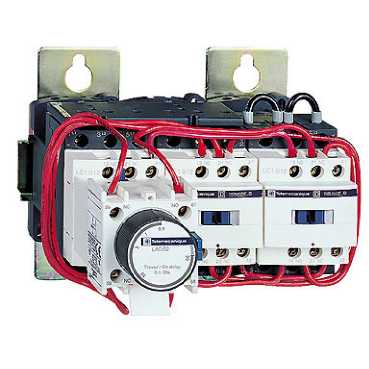

LC3D12AB7

Ana seri TeSys   ürün adı TeSys D   ürün ya da bileşen tipi Star delta starter   cihaz kısa adı LC3D   kontaktör uygulaması Motor kontrol   kullanım kategorisi AC-3   cihaz sunumu Pre-wired   kutup açıklaması 3 x 3P   pole contact composition 3 x 3 NA   [Ue] nominal çalışma voltajı <= 690 V AC 25...400 Hz için güç devresi   [Ie] nominal çalışma akımı 12 A (<= 60 °C) AC AC-3 için güç devresi -de <= 440 V   motor gücü kW 11 kW -de 380/400 V AC 50/60 Hz 11 kW -de 415 V AC 50/60 Hz 11 kW -de 440 V AC 50/60 Hz 5,5 kW -de 220/230 V AC 50/60 Hz   kontrol devresi tipi AC 50/60 Hz   kontrol devresi gerilimi   yardımcı kontak düzenleme 1 NK için KM1 star contactor   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60947   aşırı gerilim kategorisi III   [Ui] nominal yalıtım voltajı 690 V uyumluluk standardı IEC 60947-4-1 güç devresi 600 V sertifikalar CSA güç devresi 600 V sertifikalar UL güç devresi 690 V uyumluluk standardı IEC 60947-1 sinyalleme devresi 600 V sertifikalar CSA sinyalleme devresi 600 V sertifikalar UL sinyalleme devresi   elektrik dayanıklılığı 2 Mcycles 12 A AC-3 <= 440 V   tedarik edilen ekipman Protective cover   kilitleme tipi Mekanik   montaj desteği Plaka   standartlar EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 CSA C22.2 No 14   ürün sertifikaları BV CCC CSA DNV GL GOST RINA UL LROS

Tamamlayıcı bağlantılar - terminaller Vida kelepçesi terminalleri için güç devresi 1 1...4 mm² esnek kablo uçsuz Vida kelepçesi terminalleri için güç devresi 2 1...4 mm² esnek kablo uçsuz Vida kelepçesi terminalleri için güç devresi 1 1...4 mm² esnek kablo uçlu Vida kelepçesi terminalleri için güç devresi 2 1...2.5 mm² esnek kablo uçlu Vida kelepçesi terminalleri için güç devresi 1 1...4 mm² katı kablo uçsuz Vida kelepçesi terminalleri için güç devresi 2 1...4 mm² katı kablo uçsuz Vida kelepçesi terminalleri için kontrol devresi 1 1...4 mm² esnek kablo uçsuz Vida kelepçesi terminalleri için kontrol devresi 2 1...4 mm² esnek kablo uçsuz Vida kelepçesi terminalleri için kontrol devresi 1 1...4 mm² esnek kablo uçlu Vida kelepçesi terminalleri için kontrol devresi 2 1...2.5 mm² esnek kablo uçlu Vida kelepçesi terminalleri için kontrol devresi 1 1...4 mm² katı kablo uçsuz Vida kelepçesi terminalleri için kontrol devresi 2 1...4 mm² katı kablo uçsuz   sıkma torku 1,7 N.m için güç devresi vida kelepçesi terminalleri düz Ø 6 mm 1,7 N.m için güç devresi vida kelepçesi terminalleri Philips No 2 1,7 N.m için kontrol devresi vida kelepçesi terminalleri düz Ø 6 mm 1,7 N.m için kontrol devresi vida kelepçesi terminalleri Philips No 2   mekanik dayanıklılık 15 Mcycles   çalışma hızı 30 cyc/h -de <= 60 °C   yolverme süresi 30 s   bobin teknolojisi Yerleşik süpresör modülü olmadan   kontrol devresi gerilim limitleri 0,3...0,6 Uc -de 60 °C düşme 50/60 Hz 0,8...1,1 Uc -de 60 °C çalışma 50 Hz 0,85...1,1 Uc -de 60 °C çalışma 60 Hz   VA cinsinden kalkış gücü 70 VA -de 20 °C 0.75 60 Hz 70 VA -de 20 °C 0.75 50 Hz   VA cinsinden tutma güç tüketimi 7,5 VA -de 20 °C 0.3 60 Hz 7 VA -de 20 °C 0.3 50 Hz   ısı dağılımı 2...3 W -de 50/60 Hz   yardımcı kontak tipi Mekanik olarak bağlantılıuyumluluk standardı IEC 60947-5-1 3 x 1 NA + 1 NK Ayna kontakuyumluluk standardı IEC 60947-4-1 3 x 1 NK   sinyalleme devre frekansı 25...400 Hz   minimum anahtarlama akımı 5 mA için sinyalleme devresi   anahtarlama gerilimi 17 V için sinyalleme devresi   çakışmama süresi 1,5 msn enerjilemede NK ve NA kontağı arasında 1,5 msn enerji kesmede NK ve NA kontağı arasında   genişlik 143 mm   yükseklik 124 mm   derinlik 143 mm   ürün ağırlığı 1.53 kg

Ortam yalıtım direnci > 10 MOhm için sinyalleme devresi   IP koruma derecesi IP2x ön yüzuyumluluk standardı IEC 60529   koruyucu bakım THuyumluluk standardı IEC 60068-2-30   kirletme derecesi 3   depolama için ortam hava sıcaklığı -60...80 °C   çalışma için ortam hava sıcaklığı -40...70 °C Uc'de   çalışma yüksekliği 3000 m olmadan sicaklik deger kaybi   yangına dayanıklılık 850 °Cuyumluluk standardı IEC 60695-2-1   alev geciktirici V1uyumluluk standardı UL 94   mekanik dayanıklılık Titreşimler kontaktör açık 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı 4 Gn, 5...300 Hz Şoklar kontaktör açık 11 msn için 10 Gn Şoklar kontaktör kapalı 11 msn için 15 Gn

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0844 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut
