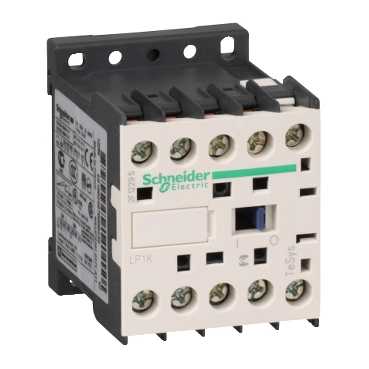

LP1K0901ED
  • LP1K0901ED

Ana
seri TeSys
ürün adı TeSys K
ürün ya da bileşen tipi Kontaktör
cihaz kısa adı LP1K
kontaktör uygulaması Motor kontrol
Direnç yükü

kullanım kategorisi AC-1
AC-3
AC-4

kutup açıklaması 3P
kutup kontak düzenleme 3 NA
[Ue] nominal çalışma voltajı 690 V AC 50/60 Hz için güç devresi
<= 690 V AC 50/60 Hz için sinyalleme devresi

[Ie] nominal çalışma akımı 9 A -de <= 440 V AC AC-3 için güç devresi
20 A (<= 50 °C) -de <= 440 V AC AC-1 için güç devresi
16 A (<= 70 °C) -de 690 V AC AC-1 için güç devresi

motor gücü kW 4 kW -de 380...415 V AC 50/60 Hz
4 kW -de 440 V AC 50/60 Hz
4 kW -de 480 V AC 50/60 Hz
4 kW -de 500...600 V AC 50/60 Hz
4 kW -de 660...690 V AC 50/60 Hz
2.2 kW -de 220...230 V AC 50/60 Hz

kontrol devresi tipi DC standart
kontrol devresi gerilimi 48 V DC
yardımcı kontak düzenleme 1 NK
[Uimp] nominal darbe dayanım voltajı 8 kV
aşırı gerilim kategorisi III
[Ith] klasik açık hava termik akımı 20 A -de <= 50 °C için güç devresi
10 A -de <= 50 °C için sinyalleme devresi

Irms nominal kapama kapasitesi 110 A AC için güç devresi uyumluluk standardı NF C 63-110
110 A AC için güç devresi uyumluluk standardı IEC 60947
110 A AC için sinyalleme devresiuyumluluk standardı IEC 60947

nominal kesme kapasitesi 110 A -de 415 V uyumluluk standardı IEC 60947
110 A -de 440 Vuyumluluk standardı IEC 60947
80 A -de 500 Vuyumluluk standardı IEC 60947
110 A -de 220...230 V uyumluluk standardı IEC 60947
110 A -de 380...400 V uyumluluk standardı IEC 60947
70 A -de 660...690 Vuyumluluk standardı IEC 60947

[Icw] nominal kısa süreli dayanma akımı 90 A <= 50 °C 1 s güç devresi
85 A <= 50 °C 5 s güç devresi
80 A <= 50 °C 10 s güç devresi
60 A <= 50 °C 30 s güç devresi
45 A <= 50 °C 1 min güç devresi
40 A <= 50 °C 3 min güç devresi
80 A 1 s sinyalleme devresi
90 A 500 ms sinyalleme devresi
110 A 100 ms sinyalleme devresi
20 A <= 50 °C >= 15 s güç devresi

ilgili sigorta değeri 25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresi
10 A gG için sinyalleme devresiuyumluluk standardı IEC 60947
10 A gG için sinyalleme devresiuyumluluk standardı VDE 0660

ortalama empedans 3 mOhm -de 50 Hz - Ith 20 A için güç devresi
[Ui] nominal yalıtım voltajı 690 V için güç devresiuyumluluk standardı IEC 60947-4-1
600 V için güç devresiuyumluluk standardı UL 508
690 V için sinyalleme devresiuyumluluk standardı IEC 60947-4-1
690 V için sinyalleme devresiuyumluluk standardı IEC 60947-5-1
600 V için sinyalleme devresiuyumluluk standardı UL 508
600 V için güç devresiuyumluluk standardı CSA C22.2 No 14
600 V için sinyalleme devresiuyumluluk standardı CSA C22.2 No 14

elektrik dayanıklılığı 0,18 Mdöngü 20 A AC-1 at Ue <= 440 V
1,3 Mdöngü 9 A AC-3 at Ue <= 440 V

montaj desteği Plaka
Ray

standartlar BS 5424
IEC 60947
NF C 63-110
VDE 0660

ürün sertifikaları CSA
UL

bağlantılar - terminaller Vida kelepçesi terminalleri 1 kablo(lar) 1.5...4 mm² - kablo sertligi: katı
Vida kelepçesi terminalleri 1 kablo(lar) 0,75...4 mm² - kablo sertligi: esnek - olmadan kablo ucu
Vida kelepçesi terminalleri 1 kablo(lar) 0,34...2,5 mm² - kablo sertligi: esnek - ile kablo ucu
Vida kelepçesi terminalleri 2 kablo(lar) 1.5...4 mm² - kablo sertligi: katı
Vida kelepçesi terminalleri 2 kablo(lar) 0,75...4 mm² - kablo sertligi: esnek - olmadan kablo ucu
Vida kelepçesi terminalleri 2 kablo(lar) 0,34...1,5 mm² - kablo sertligi: esnek - ile kablo ucu

sıkma torku 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm

çalışma süresi 10 ms bobinin enerjisini kesme ve NA açma
30...40 msn bobin enerjileme ve NA kapama

güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktöruyumluluk standardı EN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktöruyumluluk standardı EN/ISO 13849-1

mekanik dayanıklılık 10 Mcycles
çalışma hızı 3600 cyc/h

Tamamlayıcı
kontrol devresi gerilim limitleri 0,8...1,15 Uc -de <= 50 °C çalışma
0,1...0,75 Uc -de <= 50 °C düşme

W cinsinden kalkış gücü 3 W -de 20 °C
W cinsinden tutma güç tüketimi 3 W -de 20 °C
ısı dağılımı 3 W
yardımcı kontak tipi Tip anlık (1 NK)
minimum anahtarlama akımı 5 mA için sinyalleme devresi
minimum anahtarlama gerilimi 17 V için sinyalleme devresi
çakışmama mesafesi 0,5 mm
yalıtım direnci > 10 MOhm için sinyalleme devresi

Ortam
IP koruma derecesi IP2xuyumluluk standardı VDE 0106
koruyucu bakım TCuyumluluk standardı IEC 60068
TCuyumluluk standardı DIN 50016

çalışma için ortam hava sıcaklığı -25...50 °C
depolama için ortam hava sıcaklığı -50...80 °C
çalışma yüksekliği 2000 m olmadan sicaklik deger kaybi
alev geciktirici V1uyumluluk standardı UL 94
Gereksinim 2uyumluluk standardı NF F 16-101
Gereksinim 2uyumluluk standardı NF F 16-102

mekanik dayanıklılık Şoklar kontaktör kapalı, Z ekseninde 11 msn için 15 Gn IEC 60068-2-27
Şoklar kontaktör açık, Z ekseninde 11 msn için 10 Gn IEC 60068-2-27
Titreşimler kontaktör kapalı 4 Gn, 5...300 Hz IEC 60068-2-6
Titreşimler kontaktör açık 2 Gn, 5...300 Hz IEC 60068-2-6
Şoklar kontaktör açık, X ekseninde 11 msn için 10 Gn IEC 60068-2-27
Şoklar kontaktör açık, Y ekseninde 11 msn için 6 Gn IEC 60068-2-27
Şoklar kontaktör kapalı, X ekseninde 11 msn için 15 Gn IEC 60068-2-27
Şoklar kontaktör kapalı, Y ekseninde 11 msn için 10 Gn IEC 60068-2-27

yükseklik 58 mm
genişlik 45 mm
derinlik 57 mm
ürün ağırlığı 0.225 kg

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Uyumlu - 0640'dan itibaren - Schneider Electric uyumluluk beyanı
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Mevcut
