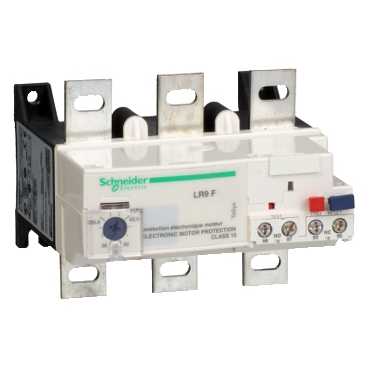

LR9F5367

Ana seri TeSys   ürün adı TeSys LRF   cihaz kısa adı LR9F   ürün ya da bileşen tipi Elektronik termal aşırı yük rölesi   röle uygulaması Motor koruma   ürün uyumluluğu LC1F115...LC1F185   ağ tipi AC   aşırı yük açma sınıfı Sınıf 10uyumluluk standardı IEC 60947-4   termal koruma ayar aralığı 60...100 A

Tamamlayıcı ağ frekansı 50/60 Hz   besleme gerilimi limitleri 17...32 V   montaj desteği Kontaktöre doğrudan Plaka   açma eşiği 1,12 +/- 0,06 In açmauyumluluk standardı IEC 60947-4-1   kesinti dayanımı 4 kVuyumluluk standardı IEC 61000-4-5   kontak tipi ve düzenleme 1 NA + 1 NK   [Ith] klasik açık hava termik akımı 5 A için kontrol devresi   [Ue] nominal çalışma voltajı 1000 V AC 50/60 Hz için güç devresiuyumluluk standardı VDE 0110 grup C   [Ui] nominal yalıtım voltajı 1000 V AC güç devresiuyumluluk standardı IEC 60947-4   [Uimp] nominal darbe dayanım voltajı 8 kVuyumluluk standardı IEC 60947-1   faz arızası hassasiyeti 4 s'de açma +/- % 20uyumluluk standardı IEC 60947-4-1   sıfırlama Manuel sıfırlama ön rölede   kontrol tipi Dial beyaz full-load current adjustment Test button kırmızı Push-buton kırmızı sıfırlama Push-buton stop   yerel sinyalleme Açma göstergesi   sıcaklık dengeleme -20...70 °C   akım tüketimi <= 5 mA yüksüz   mA cinsinden anahtarlama kapasitesi 0...150 mA   gerilim düşüşü <= 2,5 V kapalı durum   bağlantılar - terminaller Kontrol devresi : vida kelepçesi terminalleri 1 kablo 0,75...2,5 mm² - kablo sertligi: katı Kontrol devresi : vida kelepçesi terminalleri 2 kablo 1 mm² - kablo sertligi: katı Kontrol devresi : vida kelepçesi terminalleri 1 kablo 0,75...2,5 mm² - kablo sertligi: esnek - kablo uçlu kablo ucu Kontrol devresi : vida kelepçesi terminalleri 1 kablo 0,75...4 mm² - kablo sertligi: esnek - kablo uçsuz kablo ucu Kontrol devresi : vida kelepçesi terminalleri 2 kablo 1...1.5 mm² - kablo sertligi: esnek - kablo uçlu kablo ucu Kontrol devresi : vida kelepçesi terminalleri 2 kablo 1...2.5 mm² - kablo sertligi: esnek - kablo uçsuz kablo ucu Güç devresi : pabuç-halka terminalleri M8   sıkma torku Kontrol devresi : 1.2 N.m - üzerinde vida kelepçesi terminalleri Güç devresi : 18 N.m - üzerinde vida kelepçesi terminalleri   yükseklik 96 mm   genişlik 115 mm   derinlik 123.5 mm   ürün ağırlığı 0.9 kg

Ortam standartlar EN 50081-1 EN 50081-2 EN 50082-2 EN 60947-4-1 IEC 60255-17 IEC 60255-8 IEC 60947-4-1 VDE 0660   ürün sertifikaları CSA UL   koruyucu bakım TH   IP koruma derecesi IP20uyumluluk standardı VDE 0106 IP20uyumluluk standardı IEC 60529   çalışma için ortam hava sıcaklığı -20...55 °Cuyumluluk standardı IEC 60255-8   depolama için ortam hava sıcaklığı -40...85 °C   çalışma yüksekliği <= 2000 m olmadan derating   yangına dayanıklılık 850 °Cuyumluluk standardı IEC 60695-2-1   mekanik dayanıklılık Şoklar 11 msn için 13 Gnuyumluluk standardı IEC 60068-2-7 Titreşimler 5...300 Hz 2 Gnuyumluluk standardı IEC 60068-2-6   dielektrik gücü 6 kV -de 50 Hzuyumluluk standardı IEC 255-5   elektromanyetik uyumluluk Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi 10 V/muyumluluk standardı IEC 61000-4-3 Elektrostatik deşarja direnç 6 kV dolaylı moddauyumluluk standardı IEC 61000-4-2 Elektrostatik deşarja direnç 8 kV havadauyumluluk standardı IEC 61000-4-2 Hızlı geçici bağışıklık testi 2 kVuyumluluk standardı IEC 61000-4-4
