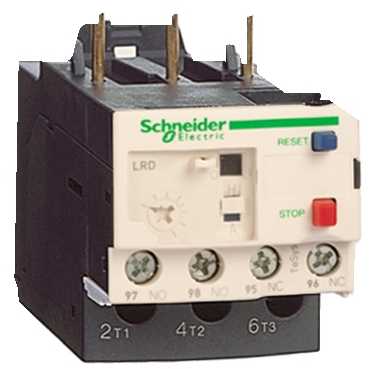

LRD05

Ana seri TeSys   ürün adı TeSys LRD   ürün ya da bileşen tipi Diferansiyel termal aşırı yük rölesi   cihaz kısa adı LRD   röle uygulaması Motor koruma   ürün uyumluluğu LC1D09 LC1D12 LC1D18 LC1D25 LC1D32 LC1D38   ağ tipi AC DC   aşırı yük açma sınıfı Sınıf 10Auyumluluk standardı IEC 60947-4-1   termal koruma ayar aralığı 0.63...1 A   [Ui] nominal yalıtım voltajı 600 V güç devresi uyumluluk standardı CSA 600 V güç devresi uyumluluk standardı UL 690 V güç devresi uyumluluk standardı IEC 60947-4-1

Tamamlayıcı ağ frekansı 0...400 Hz   montaj desteği Plaka özel aksesuarlı Ray özel aksesuarlı Kontaktör altında   açma eşiği 1,14 +/- 0,06 Iruyumluluk standardı IEC 60947-4-1   [Ith] klasik açık hava termik akımı 5 A for sinyalleme devresi   izin verilebilir akım 3 A at 120 V AC-15 for sinyalleme devresi 0,22 A at 125 V DC-13 for sinyalleme devresi   [Ue] nominal çalışma voltajı 690 V AC 0...400 Hz   [Uimp] nominal darbe dayanım voltajı 6 kV   faz arızası hassasiyeti Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0   kontrol tipi Kırmızı push-buton stop Mavi push-buton for sıfırlama mod   sıcaklık dengeleme -20...60 °C   bağlantılar - terminaller Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - olmadan kablo ucu Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: katı - olmadan kablo ucu Güç devresi : vida kelepçesi terminalleri 1 kablo(lar) 1,5...10 mm² - kablo sertligi: esnek - kablo uçsuz Güç devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - ile kablo ucu Güç devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...6 mm² - kablo sertligi: katı - olmadan kablo ucu   sıkma torku Kontrol devresi : 1,7 N.m - üzerinde vida kelepçesi terminalleri Güç devresi : 1,7 N.m - üzerinde vida kelepçesi terminalleri   genişlik 45 mm   derinlik 70 mm   ürün ağırlığı 0.124 kg

Ortam standartlar ATEX D 94/9/CE EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 CSA C22.2 No 14   ürün sertifikaları ATEX INERIS BV CCC CSA DNV GL GOST RINA UL LROS   koruyucu bakım THuyumluluk standardı IEC 60068   IP koruma derecesi IP20uyumluluk standardı IEC 60529   çalışma için ortam hava sıcaklığı -20...60 °C değer kaybı olmadanuyumluluk standardı IEC 60947-4-1   depolama için ortam hava sıcaklığı -60...70 °C   yangına dayanıklılık 850 °Cuyumluluk standardı IEC 60695-2-1   alev geciktirici V1uyumluluk standardı UL 94   mekanik dayanıklılık Titreşimler 6 Gn IEC 60068-2-6 Şoklar 11 msn için 15 Gn IEC 60068-2-7   dielektrik gücü 6 kV -de 50 Hzuyumluluk standardı IEC 60255-5

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0631 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut
