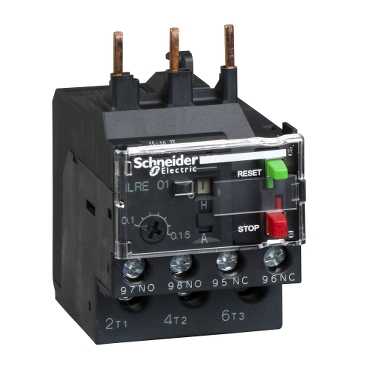

LRE08
  • LRE08

Ana
seri EasyPact
ürün adı EasyPact TVS
ürün ya da bileşen tipi Diferansiyel termal aşırı yük rölesi
cihaz kısa adı LRE
röle uygulaması Motor koruma
faz arızası hassasiyeti Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0uyumluluk standardı IEC 60947-4-1

Tamamlayıcı
ürün uyumluluğu LC1E06...38
ağ tipi AC
ağ frekansı 50...60 Hz
montaj desteği Kontaktör altında
Plaka (özel aksesuarlı)
Ray (özel aksesuarlı)

aşırı yük açma sınıfı Sınıf 10Auyumluluk standardı IEC 60947-4-1
sinyalleme fonksiyonu Relay trip indicator
termal koruma ayar aralığı 2.5...4 A
açma eşiği 1,14 +/- 0,06 Iruyumluluk standardı IEC 60947-4-1
mekanik dayanıklılık Şoklar : 11 msn için 6 Gnuyumluluk standardı IEC 60068-2-7
Titreşimler : 3 Gnuyumluluk standardı IEC 60068-2-6

yardımcı kontak düzenleme 1 NA + 1 NK
[Ith] klasik açık hava termik akımı Kontrol devresi : 5 A
[Ue] nominal çalışma voltajı <= 690 V AC
ilgili sigorta değeri Kontrol devresi : 5 A (gG)
Güç devresi : 10 A (gG)
Güç devresi : 6 A (aM)

[Ui] nominal yalıtım voltajı 690 Vuyumluluk standardı IEC 60947-4-1
[Uimp] nominal darbe dayanım voltajı 6 kV
kontrol tipi Stop : kırmızı push-buton
Sıfırlama : yeşil push-buton

sıcaklık dengeleme -20...60 °C
bağlantılar - terminaller Vida kelepçesi terminalleri (güç devresi konu 1 esnek kablo(lar) olmadan kablo ucu 'in1,5...6 mm²
Vida kelepçesi terminalleri (güç devresi konu 1 esnek kablo(lar) ile kablo ucu / 1...4 mm²
Vida kelepçesi terminalleri (güç devresi konu 1 katı kablo(lar) olmadan kablo ucu 'in1...6 mm²
Vida kelepçesi terminalleri (kontrol devresi konu 2 esnek kablo(lar) olmadan kablo ucu / 1...2.5 mm²
Vida kelepçesi terminalleri (kontrol devresi konu 2 esnek kablo(lar) ile kablo ucu / 1...2.5 mm²
Vida kelepçesi terminalleri (kontrol devresi konu 2 katı kablo(lar) olmadan kablo ucu / 1...2.5 mm²

sıkma torku Güç devresi (vida kelepçesi terminalleri konu 1,7 N.m
Kontrol devresi (vida kelepçesi terminalleri konu 1,7 N.m

yükseklik 44.5 mm
genişlik 45 mm
derinlik 70 mm
ürün ağırlığı 0.13 kg

Ortam
standartlar IEC 60947-4-1
IEC 60947-5-1

ürün sertifikaları GOST
koruyucu bakım THuyumluluk standardı IEC 60068
IP koruma derecesi IP20uyumluluk standardı IEC 60529
çalışma için ortam hava sıcaklığı -20...70 °C değer kaybı ile
-20...60 °C değer kaybı olmadanuyumluluk standardı IEC 60947-4-1

depolama için ortam hava sıcaklığı -60...80 °C
yangına dayanıklılık 850 °Cuyumluluk standardı IEC 60068-2-1
dielektrik gücü 6 kV -de 50 Hzuyumluluk standardı IEC 60255-5
elektromanyetik uyumluluk Dalgalanma dayanımı : 6 kVuyumluluk standardı IEC 60801-5

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 1110 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur
