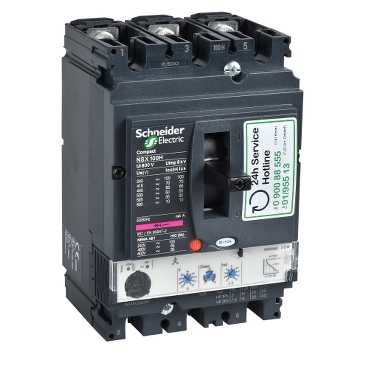

LV429835

Ana seri Compact   ürün adı Compact NSX   ürün ya da bileşen tipi Devre kesici   cihaz kısa adı Compact NSX100H   cihaz uygulaması Motor   kutup açıklaması 3P   korumalı kutup açıklaması 3t   ağ tipi AC   ağ frekansı 50/60 Hz   [In] nominal akım 100 A ( 40 °C ) 100 A ( 65 °C )   [Ui] nominal yalıtım voltajı 800 V AC 50/60 Hz   [Uimp] nominal darbe dayanım voltajı 8 kV   [Ue] nominal çalışma voltajı 690 V AC 50/60 Hz   derece kodu H   kesme kapasitesi 10 kA -de 600 V AC 50/60 Hzuyumluluk standardı UL 508 -de 240 V AC 50/60 Hz uyumluluk standardı NEMA AB1 -de 600 V AC 50/60 Hz uyumluluk standardı NEMA AB1 -de 480 V AC 50/60 Hz uyumluluk standardı NEMA AB1 65 kA -de 480 V AC 50/60 Hz uyumluluk standardı UL 508 85 kA -de 240 V AC 50/60 Hz uyumluluk standardı UL 508 50 kA Icu -de 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 10 kA Icu -de 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 35 kA Icu -de 525 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 65 kA Icu -de 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 70 kA Icu -de 380/415 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 100 kA Icu -de 220/240 V AC 50/60 Hz uyumluluk standardı IEC 60947-2   [Ics] nominal hizmet kesme kapasitesi Ics 10 kA 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 Ics 100 kA 220/240 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 Ics 35 kA 525 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 Ics 50 kA 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 Ics 65 kA 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 Ics 70 kA 380/415 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   yalıtıma uygunluk Evetuyumluluk standardı EN 60947-2 Evetuyumluluk standardı IEC 60947-2   kullanım kategorisi Kategori A   açma birimi adı Micrologic 2.2 M   açma birimi teknolojisi Elektronik   açma birimi koruma fonksiyonları LSoI   açma birimi derecesi 100 A ( 65 °C )   koruma türü Anlık kısa devre koruması Aşırı yük koruma (uzun süreli) Kısa süreli kısa devre koruması   kirletme derecesi 3uyumluluk standardı IEC 60664-1

Tamamlayıcı kontrol tipi Geçiş   montaj modu Sabit   montaj desteği Arka plaka   üst bağlantı Ön   aşağı bağlantı Ön   mekanik dayanıklılık 50000 cycles   elektrik dayanıklılığı 10000 cycles 690 V In uyumluluk standardı IEC 60947-2 20000 cycles 690 V In/2 uyumluluk standardı IEC 60947-2 30000 cycles 440 V In uyumluluk standardı IEC 60947-2 50000 cycles 440 V In/2 uyumluluk standardı IEC 60947-2   bağlantı aralığı 35 mm   yerel sinyalleme LED % 95 Ith LED hazır   motor açma sınıfı 10 20 5   tamamlayıcı motor koruma Faz dengesizliği   uzun süreli açma ayar tipi lr Ayarlanabilir 9 ayar   uzun süreli açma ayar aralığı 50...100 A   uzun süreli gecikme ayarı tipi Sabit   [tr] uzun süreli gecikme ayarı 10 s 7,2 x Ir 10 120 s 1,5 x Ir 5 20 s 7,2 x Ir 20 240 s 1,5 x Ir 10 26 s 6 x Ir 20 480 s 1,5 x Ir 20 5 s 7,2 x Ir 5 13,5 sn 6 x Ir 10 6,5 sn 6 x Ir 5   termik bellek Açmadan önce ve sonra 20 dakika   kısa süreli açma ayarı tipi Isd Ayarlanabilir 9 ayar   [Isd] kısa süreli açma ayarı aralığı 5...13 x Ir   kısa süreli gecikme ayarı tipi Sabit   anlık açma ayar tipi li Sabit   anlık açma ayar aralığı 1500 A   yükseklik 161 mm   genişlik 105 mm   derinlik 86 mm   ürün ağırlığı 2.05 kg

Ortam elektrikli şok koruma sınıfı Sınıf II   standartlar EN 60947-2 IEC 60947-2 NEMA AB1 UL 508   ürün sertifikaları CSA UL   IP koruma derecesi IP40uyumluluk standardı IEC 60529   IK koruma derecesi IK07uyumluluk standardı IEC 62262   çalışma için ortam hava sıcaklığı -35...70 °C   depolama için ortam hava sıcaklığı -55...85 °C

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0819 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut
