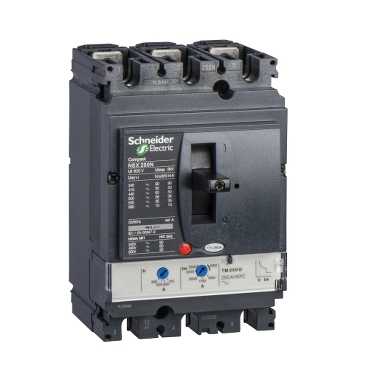

LV431831

Ana seri Compact   ürün adı Compact NSX   ürün ya da bileşen tipi Devre kesici   cihaz kısa adı Compact NSX250N   cihaz uygulaması Dağıtım   kutup açıklaması 3P   korumalı kutup açıklaması 3t   ağ tipi AC   ağ frekansı 50/60 Hz   [In] nominal akım 250 A ( 40 °C )   [Ui] nominal yalıtım voltajı 800 V AC 50/60 Hz   [Uimp] nominal darbe dayanım voltajı 8 kV   [Ue] nominal çalışma voltajı 690 V AC 50/60 Hz   derece kodu N   kesme kapasitesi 15 kA -de 600 V AC 50/60 Hz uyumluluk standardı UL 508 -de 600 V AC 50/60 Hz uyumluluk standardı NEMA AB1 -de 480 V AC 50/60 Hz uyumluluk standardı NEMA AB1 50 kA -de 480 V AC 50/60 Hz uyumluluk standardı UL 508 85 kA -de 240 V AC 50/60 Hz uyumluluk standardı UL 508 -de 240 V AC 50/60 Hz uyumluluk standardı NEMA AB1 50 kA Icu -de 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 10 kA Icu -de 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 35 kA Icu -de 525 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 50 kA Icu -de 380/415 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 36 kA Icu -de 500 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 90 kA Icu -de 220/240 V AC 50/60 Hz uyumluluk standardı IEC 60947-2   [Ics] nominal hizmet kesme kapasitesi Ics 10 kA 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 Ics 35 kA 525 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 Ics 36 kA 500 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 Ics 50 kA 380/415 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 Ics 50 kA 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 Ics 90 kA 220/240 V AC 50/60 Hz uyumluluk standardı IEC 60947-2   yalıtıma uygunluk Evetuyumluluk standardı EN 60947-2 Evetuyumluluk standardı IEC 60947-2   kullanım kategorisi Kategori A   açma birimi adı TM-D   açma birimi teknolojisi Termal manyetik   açma birimi koruma fonksiyonları LI   açma birimi derecesi 200 A ( 40 °C )   koruma türü Aşırı yük koruma (termal) Kısa devre koruması (manyetik)   kirletme derecesi 3uyumluluk standardı IEC 60664-1

Tamamlayıcı kontrol tipi Geçiş   montaj modu Sabit   montaj desteği Arka plaka   üst bağlantı Ön   aşağı bağlantı Ön   mekanik dayanıklılık 20000 cycles   elektrik dayanıklılığı 10000 cycles 440 V In uyumluluk standardı IEC 60947-2 10000 cycles 690 V In/2 uyumluluk standardı IEC 60947-2 20000 cycles 440 V In/2 uyumluluk standardı IEC 60947-2 5000 cycles 690 V In uyumluluk standardı IEC 60947-2   bağlantı aralığı 35 mm   yerel sinyalleme Pozitif kontak göstergesi   uzun süreli açma ayar tipi lr Ayarlanabilir   uzun süreli açma ayar aralığı 0,7...1 x In   uzun süreli gecikme ayarı tipi Sabit   [tr] uzun süreli gecikme ayarı 15 s 6 x Ir 120...400 sn 1,5 x In   kısa süreli açma ayarı tipi Isd Ayarlanabilir   [Isd] kısa süreli açma ayarı aralığı 5...10 x In   kısa süreli gecikme ayarı tipi Sabit   yükseklik 161 mm   genişlik 105 mm   derinlik 86 mm   ürün ağırlığı 2.4 kg

Ortam elektrikli şok koruma sınıfı Sınıf II   standartlar EN 60947-2 IEC 60947-2 NEMA AB1 UL 508   ürün sertifikaları CSA UL   IP koruma derecesi IP40uyumluluk standardı IEC 60529   IK koruma derecesi IK07uyumluluk standardı IEC 62262   çalışma için ortam hava sıcaklığı -35...70 °C   depolama için ortam hava sıcaklığı -55...85 °C

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0819 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut
