LV510341
  • LV510341

Ana

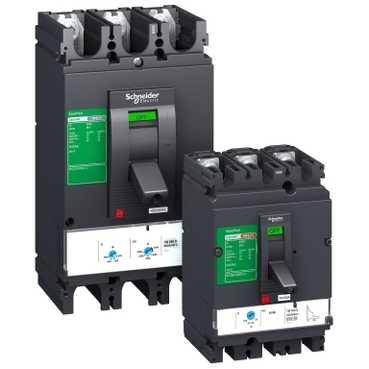

Ürün serisi Easypact CVS100...250
ürün ya da bileşen tipi Devre kesici
cihaz kısa adı CVS100F
cihaz uygulaması Dağıtım
kutup açıklaması 4P
korumalı kutup açıklaması 3d
nötr konum Sol
toprak kaçağı koruması Yok
[In] nominal akım 100 A ( 40 °C )
derece kodu F
ağ tipi AC
[Ue] nominal çalışma voltajı 440 V ACuyumluluk standardı EN/IEC 60947-2 50/60 Hz
kesme kapasitesi 36 kA Icuuyumluluk standardı IEC 60947-2 -de 440 V AC 50/60 Hz
36 kA Icuuyumluluk standardı IEC 60947-2 -de 380/415 V AC 50/60 Hz
70 kA Icuuyumluluk standardı IEC 60947-2 -de 220/240 V AC 50/60 Hz

kullanım kategorisi Kategori A
açma birimi adı TM-D
açma birimi teknolojisi Termal manyetik
açma birimi derecesi 25 A ( 40 °C )
koruma türü Aşırı yük koruma (termal)
Kısa devre koruması (manyetik)


Tamamlayıcı
ağ frekansı 50/60 Hz
kontrol tipi Geçiş
montaj modu Sabit
montaj desteği Arka plaka
üst bağlantı Ön
aşağı bağlantı Ön
[Ui] nominal yalıtım voltajı 690 Vuyumluluk standardı EN/IEC 60947-2
[Uimp] nominal darbe dayanım voltajı 8 kVuyumluluk standardı EN/IEC 60947-2
[Ics] nominal hizmet kesme kapasitesi 18 kAuyumluluk standardı IEC 60947-2 440 V AC 50/60 Hz
36 kAuyumluluk standardı IEC 60947-2 380/415 V AC 50/60 Hz
70 kAuyumluluk standardı IEC 60947-2 220/240 V AC 50/60 Hz

mekanik dayanıklılık 30000 cycles
elektrik dayanıklılığı 12000 cyclesuyumluluk standardı IEC 60947-2 415 V In
bağlantı aralığı 35 mm
kontak konum göstergesi Evet
nötr koruma ayarı Korumasız 3d
uzun süreli açma ayar tipi lr Ayarlanabilir
uzun süreli açma ayar aralığı 0,7...1 x In
uzun süreli gecikme ayarı tipi Sabit
kısa süreli gecikme ayarı tipi Sabit
anlık açma ayar tipi li Sabit
anlık açma ayar aralığı 300 A
yükseklik 161 mm
genişlik 140 mm
derinlik 86 mm

Ortam
elektrikli şok koruma sınıfı Sınıf II
standartlar EN 60947-2
IEC 60947-2

ürün sertifikaları GOST
IEC

kirletme derecesi 3uyumluluk standardı IEC 60947-1
çalışma için ortam hava sıcaklığı -25...70 °C
depolama için ortam hava sıcaklığı -50...85 °C

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü değil
RoHS Compliant - since 1041 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
