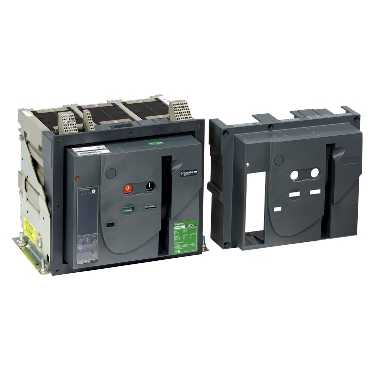

MVS20H3NW5L

Ana Ürün serisi EasyPact MVS   seri EasyPact   ürün adı MVS20H   cihaz kısa adı MVS20H   ürün ya da bileşen tipi Devre kesici   cihaz uygulaması Dağıtım   kutup açıklaması 3P   korumalı kutup açıklaması 3P 3d   ağ tipi AC   derece kodu H   yalıtıma uygunluk Evetuyumluluk standardı IEC 60947-2   kullanım kategorisi Category B   açma birimi adı ET5S   açma birimi teknolojisi Elektronik   açma birimi derecesi 2000 A (-5...70 °C)

Tamamlayıcı ağ frekansı 50/60 Hz   kontrol tipi Electrically operated   montaj modu Çekmeceli   montaj desteği Taban plakası Ray   bağlantı konumu Yatay Dikey   bağlantının konumu Arka   [In] nominal akım 2000 A (40 °C)   [Ui] nominal yalıtım voltajı 1000 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   [Uimp] nominal darbe dayanım voltajı 12 kVuyumluluk standardı IEC 60947-2   [Ue] nominal çalışma voltajı 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   devre kesici CT değeri 2000 A   kesme kapasitesi 65 kA (Icu) -de 220...440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   [Ics] nominal hizmet kesme kapasitesi 65 kA (Ics) -de 220...440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 50 kA (Ics) -de 690 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   mekanik dayanıklılık 20000 cycles (bakım ile) uyumluluk standardı IEC 60947-2 10000 cycles (bakım olmadan) uyumluluk standardı IEC 60947-2   elektrik dayanıklılığı 6000 cycles (bakım olmadan), category B -de 440 V AC 50/60 Hz, uyumluluk standardı IEC 60947-2 4000 cycles (bakım olmadan), category B -de 690 V AC 50/60 Hz, uyumluluk standardı IEC 60947-2   bağlantı aralığı 115 mm (without spreader)   kontak konum göstergesi Evet   [Icm] nominal kısa devre kapama kapasitesi 143 kA (Icm) -de 220...440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2   [Icw] nominal kısa süreli dayanma akımı 65 kA (1 s) -de 220...440 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 50 kA (1 s) -de 690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2 36 kA (3 s) -de 440/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2   açma birimi koruma fonksiyonları LSI   koruma türü Anlık kısa devre koruması Aşırı yük koruma (uzun süreli) Kısa süreli kısa devre koruması   hata göstergesi Overload Short-circuit Internal fault   uzun süreli açma ayar tipi lr Ayarlanabilir 9 ayar   uzun süreli açma ayar aralığı 0,4...1 x In   uzun süreli gecikme ayarı tipi Ayarlanabilir 9 ayar   [tr] uzun süreli gecikme ayarı 0.5...24 s (6 x Ir)   kısa süreli açma ayarı tipi Isd Ayarlanabilir 9 ayar   [Isd] kısa süreli açma ayarı aralığı 1.5...10 x Ir   kısa süreli gecikme ayarı tipi Ayarlanabilir 5 ayar   [tsd] kısa süreli gecikme ayarı aralığı 100...400 ms   anlık açma ayar tipi li Adjustable 9 settings   anlık açma ayar aralığı 2...15 x In Kapalı   alan seçimli kilitleme ZSI Ile   akım sensör derece aralığı 400/2000 A   maksimum kesme süresi 25 ms   kapanış yanıt süresi < 70 ms   yükseklik 439 mm   genişlik 441 mm   derinlik 395 mm   ürün ağırlığı 70 kg

Ortam standartlar IEC 60947-2   ürün sertifikaları CCC GOST IEC CCS   IP koruma derecesi IP40   kirletme derecesi 4uyumluluk standardı IEC 60664-1   çalışma için ortam hava sıcaklığı -5...70 °C   depolama için ortam hava sıcaklığı -40...85 °C (without control unit) -25...85 °C (with control unit)

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1440 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut
