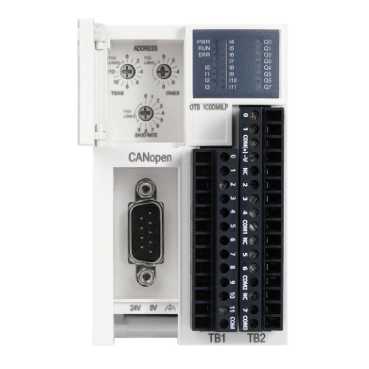

OTB1C0DM9LP

Ana Ürün serisi Modicon OTB   ürün ya da bileşen tipi G/Ç dağıtılmış modül   entegre bağlantı tipi CANopen bus SUB-D 9, aktarim modu: 2 bükülmüş ekranlı çift -de 10 kbit/s...1 Mbit/s   veriyolu tipi CANopen S20, profil: DS 401 V2.1, erisim yöntemi: öncelikli CSMA/MA multimasteruyumluluk standardı DR303-2 CANopen S20, profil: DS 401 V2.1, erisim yöntemi: öncelikli CSMA/MA multimasteruyumluluk standardı DS301 V4.02   Dijital giriş sayısı 12uyumluluk standardı EN/IEC 61131 tip 1   Dijital giriş lojiği Blok veya kaynak   Dijital giriş akımı 5 mA için I0...I1 5 mA için I6...I7 7 mA için I2...I5 7 mA için I8...I11   Dijital çıkış sayısı 2 solid state PNP için Q0...Q1 çikis lojigi: kaynak 6 röle için Q2...Q7   Dijital çıkış akımı 2000 mA röle 300 mA solid state

Tamamlayıcı topoloji Zincir bağlantı veya tap bağlantısı ile bağlı cihazlar   slave sayısı 0...63   veriyolu uzunluğu 0...100 m tapoff uzunlugu: 0...10 m, 500 kbit/s 0...1000 m tapoff uzunlugu: 0...120 m, 50 kbit/s 0...250 m tapoff uzunlugu: 0...10 m, 250 kbit/s 0...2500 m tapoff uzunlugu: 0...300 m, 20 kbit/s 0...40 m tapoff uzunlugu: 0...6 m, 800 kbit/s 0...500 m tapoff uzunlugu: 0...10 m, 125 kbit/s 0...5000 m tapoff uzunlugu: 0...600 m, 10 kbit/s 0...20 m, 1 Mbit/s   segment başına cihaz sayısı 0...16, segmentin uzunlugu 0...205 m 0...32, segmentin uzunlugu 0...185 m 0...64, segmentin uzunlugu 0...160 m   Dijital giriş gerilimi 24 V   Dijital giriş gerilim tipi DC   Dijital giriş tipi NPN veya PNP   giriş gerilimi limitleri 20,4...26,4 V   elektronik filtreleme süresi 0,035 msn içinI0...I1 1 durumunda 0,035 msn içinI6...I7 1 durumunda 0,04 msn içinI2...I5 1 durumunda 0,04 msn içinI8...I11 1 durumunda 0,045 msn içinI0...I1 0 durumunda 0,045 msn içinI6...I7 0 durumunda 0,15 msn içinI2...I5 0 durumunda 0,15 msn içinI8...I11 0 durumunda   yapılandırılabilir filtreleme süresi 0 ms 12 ms 3 ms   giriş empedansı 3.4 kOhm için I2...I5 3.4 kOhm için I8...I11 5,7 kOhm için I0...I1 5,7 kOhm için I6...I7   Dijital çıkış gerilimi 24 V DC solid state 240 V AC röle 30 V DC röle   çıkış gerilimi limitleri 20,4...28,8 V solid state   çıkış akımı limitleri 360 mA solid state   ortak çıkış başına akım 8 A röle <= 0,72 A solid state   akım tüketimi 30 mA -de 5 V DC (1 durumunda) röle çıkışı 40 mA -de 24 V DC (1 durumunda) röle çıkışı 5 mA -de 5 V DC (0 durumunda) röle çıkışı   çıkış aşırı gerilim koruması 38...40 V   tungsten yük 8 W için solid state   yanıt süresi 300 µs 0 durumunda için röle 300 µs 1 durumunda için röle 5 µs 0 durumunda için solid state 5 µs 1 durumunda için solid state   anahtarlanabilir yük >= 0.1 mA   kontak sıçrama süresi <= 1 ms içinröle   kaçak akım <= 0,1 mA 0 durumunda için solid state   düşme gerilimi <= 1 V 1 durumunda   kanallar ve iç lojik arasındaki yalıtım 1 dakika için 1500 Vrms için röle çıkışı 1 dakika için 500 Vrms için giriş devresi 1 dakika için 500 Vrms için solid state çıkışı   kanallar arasındaki yalıtım Hiçbiri   kontak direnci <= 30 mOhm   elektrik dayanıklılığı 500000 cycles AC-1 ile 500 VA yük için röle çıkışı 500000 cycles AC-14 ile 250 VA yük için röle çıkışı 500000 cycles AC-15 ile 200 VA yük için röle çıkışı 500000 cycles DC-1 ile 60 W yük için röle çıkışı 500000 cycles DC-13 ile 30 W yük için röle çıkışı   besleme devresi tipi DC   [Us] nominal besleme voltajı 24 V   besleme gerilimi limitleri 20.4...26.2 V   giriş akımı <= 700 mA -de 26,2 V için besleme devresi   kalkış akımı <= 1 A için solid state çıkışı <= 50 A için besleme devresi   güç tüketimi 19 W   G/Ç genişletme modülünün sayısı 0...7   G/Ç genişletme kapasitesi 132ile vidalı terminal Dijital G/Ç module(s) 188ile yaylı terminal Dijital G/Ç module(s) 244ile HE10 konnektörü Dijital G/Ç module(s) 7 x 8G veya 7 x 2G veya 7 x (4G/2Ç)ile vidalı terminal analog G/Ç module(s)   yalıtım direnci >= 10 mOhm güç beslemesi ve toprak arasında >= 10 mOhm G/Ç ve toprak terminalleri arasında   G/Ç bağlantısı Çıkarılabilir vidalı terminal bloğu   ortak nokta sayısı 1 için giriş 1 için solid state çıkışı 1 için röle çıkışı (1 NA) 1 için röle çıkışı (2 NA) 1 için röle çıkışı (3 NA)   sayım giriş sayısı 2   sayma kapasitesi 32 bit   sayım frekansı 20000 Hz 5000 Hz   darbe jeneratör sayısı 2   darbe jeneratör frekansı 7 kHz   darbe jeneratör fonksiyonu RPLS darbe jeneratörü çıkışı RPWM darbe genişliği modülasyonu   işaret CE   sabitleme modu Klipsle açık 35 mm simetrik DIN rayı Vidalarla açık sabitleme kitli panel Vidalarla açık sabitleme kitli sert plaka   durum LED'i Kanal başına 1 LED, yeşil için G/Ç 1 LED, yeşil için PWR 1 LED, yeşil için RUN 1 LED, kırmızı için ERR   ürün ağırlığı 0.195 kg

Ortam IP koruma derecesi IP20   mikro kırılmalara bağışıklık 10 ms için besleme devresi   dielektrik gücü 500 V G/Ç ve toprak terminalleri arasında 500 V güç beslemesi ve toprak arasında   standartlar CSA EN 61131-2 IEC 61131-2 UL 508 CSA C22.2 No 213 Sınıf I Bölüm 2 Grup A CSA C22.2 No 213 Sınıf I Bölüm 2 Grup B CSA C22.2 No 213 Sınıf I Bölüm 2 Grup C CSA C22.2 No 213 Sınıf I Bölüm 2 Grup D   ürün sertifikaları CULus   çalışma için ortam hava sıcaklığı 0...55 °C   depolama için ortam hava sıcaklığı -25...70 °C   bağıl nem 30...95 % yoğuşmasız   kirletme derecesi 2uyumluluk standardı EN 60664 2uyumluluk standardı IEC 60664   çalışma yüksekliği 0...2000 m   depolama yüksekliği 0...3000 m   titreşim direnci 0,075 mm[Alan](f =[Alan]10...57 Hz) üzerinde 35 mm simetrik DIN rayı 1 gn[Alan](f =[Alan]57...150 Hz) üzerinde 35 mm simetrik DIN rayı   darbe dayanımı 15 gn için11 ms uyumluluk standardı EN 61131 15 gn için11 ms uyumluluk standardı IEC 61131   elektrostatik deşarja direnç 4 kV kontakta uyumluluk standardı IEC 61000-4-2 8 kV havada uyumluluk standardı EN 61000-4-2 8 kV havada uyumluluk standardı IEC 61000-4-2 4 kV kontakta uyumluluk standardı EN 61000-4-2   yayılmalı alanlara direnç 10 V/m, 80000000...2000000000 Hz uyumluluk standardı EN 61000-4-3 10 V/m, 80000000...2000000000 Hz uyumluluk standardı IEC 61000-4-3   hızlı geçici akımlara direnç 1 kV için 24 V solid state G/Ç uyumluluk standardı IEC 61000-4-4 2 kV için 24 V besleme uyumluluk standardı IEC 61000-4-4

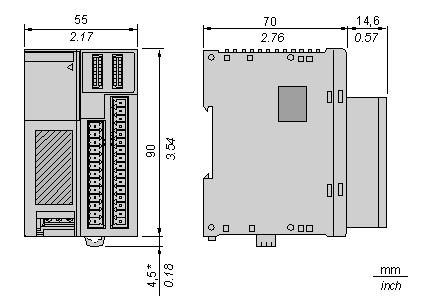

Network Interface ModuleDimensions

NOTE: * 8.5 mm (0.33 in) when the clamp is pulled out.

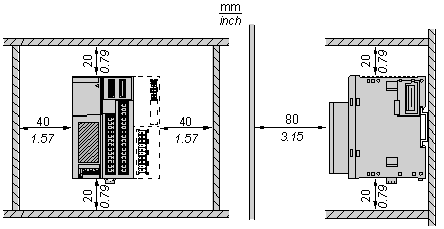

Mounting an Island on a Panel or in a CabinetSpacing Requirements

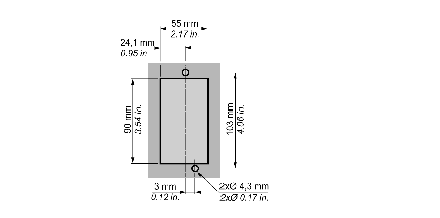

Panel MountingPosition of the Mounting Holes for the Network Interface Module
