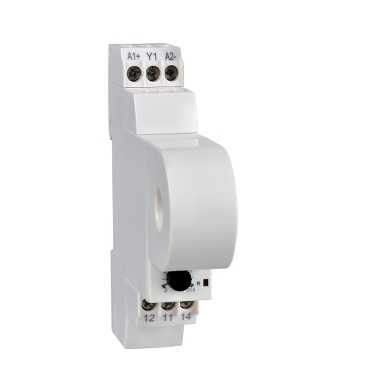

RM17JC00MW

Ana Ürün serisi Zelio Control   ürün ya da bileşen tipi Modüler ölçüm ve kontrol röleleri   röle tipi Akım kontrol rölesi   röle adı RM17JC   röle tarafından izlenen parametreler Aşırı akım algılama   VA cinsinden anahtarlama kapasitesi 1250 VA   minimum anahtarlama akımı 10 mA -de 5 V DC   VA cinsinden güç tüketimi <= 3 VA   ölçüm aralığı 2...20 A akım   kullanım kategorisi AC-12uyumluluk standardı IEC 60947-5-1 AC-13uyumluluk standardı IEC 60947-5-1 AC-14uyumluluk standardı IEC 60947-5-1 AC-15uyumluluk standardı IEC 60947-5-1 DC-12uyumluluk standardı IEC 60947-5-1 DC-13uyumluluk standardı IEC 60947-5-1 DC-14uyumluluk standardı IEC 60947-5-1

Tamamlayıcı maksimum anahtarlama gerilimi 250 V AC/DC   [Us] nominal besleme gerilimi 24...240 V AC/DC, 50/60 Hz +/- 10 %   besleme gerilimi limitleri 20,4...264 V AC/DC   kontrol devresi gerilim limitleri - 15 % + 10 % Un   W cinsinden güç tüketimi <= 1 W   kontrol devresi frekansı 40...70 Hz sinüsoidal   çıkış kontakları 1 K/A   nominal çıkış akımı 5 A   ölçüm döngüsü <= 30 ms doğru rms değeri olarak ölçüm döngüsü   histeresiz 15 % sabit 'ineşik ayarı   başlatmada çalışma gecikmesi 0.5 s   ölçüm doğruluğu Tam ölçek değerinin +/- %10'u   tekrarlama doğruluğu +/- % 0,5 için giriş ve ölçüm devresi   ölçüm hatası +/- % 0,05/°C sıcaklık değişimi ile Tüm serinin < % 1 üzerinde gerilim değişimi ile   yanıt süresi < 200 ms bir hata durumunda   polarite Evet DC   eşik ayarı 10...100 %   giriş akımı 100000 mA 25 °C'de kalıcı 300000 mA tekrar etmeyen < 3 s, 25 °C'de   işaret CE : 73/23/EEC CE : EMC 89/336/EEC   aşırı gerilim kategorisi IIIuyumluluk standardı IEC 60664-1   yalıtım direnci > 500 MOhm -de 500 V DCuyumluluk standardı IEC 60255-5 > 500 MOhm -de 500 V DCuyumluluk standardı IEC 60664-1   [Ui] nominal yalıtım voltajı 400 Vuyumluluk standardı IEC 60664-1   yalıtım Besleme ve ölçüm arasında   çalışma konumu Herhangi bir konum olmadan deger kaybi   bağlantılar - terminaller Vidalı terminaller 1 x 0,5...1 x 4 mm² - AWG 20...AWG 11, katı kablo kablo uçsuz Vidalı terminaller 2 x 0,5...2 x 2,5 mm² - AWG 20...AWG 14, katı kablo kablo uçsuz Vidalı terminaller 1 x 0,2...1 x 2,5 mm² - AWG 24...AWG 12, esnek kablo kablo uçlu Vidalı terminaller 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16, esnek kablo kablo uçlu   sıkma torku 0,6...1 N.muyumluluk standardı IEC 60947-1   muhafaza malzemesi Kendiliğinden sönen plastik   yerel sinyalleme LED yeşil için güç AÇIK LED sarı için röle ON   montaj desteği 35 mm simetrik DIN rayıuyumluluk standardı EN/IEC 60715   elektrik dayanıklılığı 100000 cycles   mekanik dayanıklılık 30000000 cycles   çalışma hızı <= 360 çalışma/saat altinda tam yük   kontak malzemesi Kadmiyumsuz   genişlik 17.5 mm   ürün ağırlığı 0.13 kg

Ortam mikro kırılmalara bağışıklık 10 ms   elektromanyetik uyumluluk Endüstriyel ortamlar için emisyon standardıuyumluluk standardı EN/IEC 61000-6-4 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardıuyumluluk standardı EN/IEC 61000-6-3 Endüstriyel ortamlara bağışıklıkuyumluluk standardı NF EN/IEC 61000-6-2   standartlar EN/IEC 60255-6   ürün sertifikaları CSA C-Tick GL GOST UL   depolama için ortam hava sıcaklığı -40...70 °C   çalışma için ortam hava sıcaklığı -20...50 °C   bağıl nem 95 % -de 55 °Cuyumluluk standardı IEC 60068-2-30   titreşim direnci 0,35 mm[Alan](f =[Alan]5...57,6 Hz)uyumluluk standardı IEC 60068-2-6 1 gn[Alan](f =[Alan]57,6...150 Hz)uyumluluk standardı IEC 60255-21-1   darbe dayanımı 15 gn için 11 msuyumluluk standardı IEC 60255-21-1   IP koruma derecesi IP20 (terminaller)uyumluluk standardı IEC 60529 IP30 (muhafaza)uyumluluk standardı IEC 60529   kirletme derecesi 3uyumluluk standardı IEC 60664-1   dielektrik test gerilimi 2 kV AC 50 Hz   yayılmayan şok dalgası 4 kV

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 0701'den itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

Current Control RelaysDimensions and Mounting

Current Control RelaysWiring Diagram
