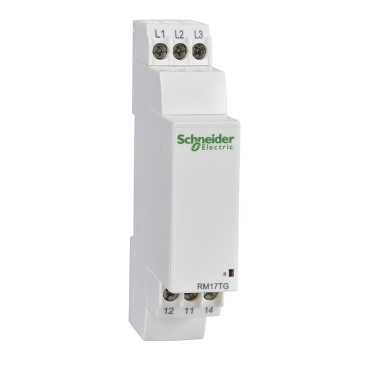

RM17TG00

Ana Ürün serisi Zelio Control   ürün ya da bileşen tipi Modüler ölçüm ve kontrol röleleri   röle tipi Kontrol rölesi   ürüne özel uygulama 3 fazlı besleme için   röle adı RM17TG   röle tarafından izlenen parametreler Faz hatası algılama Faz sırası   VA cinsinden anahtarlama kapasitesi 1250 VA

Tamamlayıcı maksimum anahtarlama gerilimi 250 V AC 250 V DC   minimum anahtarlama akımı 10 mA -de 5 V DC   besleme gerilimi limitleri 183...528 V AC   kontrol devresi gerilim limitleri - 12 % + 10 % Un   VA cinsinden güç tüketimi <= 22 VA -de 400 V AC 50 Hz   gerilim algılama eşiği < 100 V faz arizasi için AC   kontrol devresi frekansı 50...60 Hz +/- 10 %   çıkış kontakları 1 K/A   nominal çıkış akımı 5 A   başlatmada çalışma gecikmesi <= 650 ms   gerilim aralığı 183...528 V   yanıt süresi <= 130 msn bir hata durumunda   işaret CE   aşırı gerilim kategorisi IIIuyumluluk standardı IEC 60664-1   yalıtım direnci > 500 MOhm -de 500 V DCuyumluluk standardı IEC 60255-5 > 500 MOhm -de 500 V DCuyumluluk standardı IEC 60664-1   [Ui] nominal yalıtım voltajı 400 Vuyumluluk standardı IEC 60664-1   besleme frekansı 50/60 Hz +/- 10 %   çalışma konumu Herhangi bir konum olmadan   bağlantılar - terminaller Vidalı terminaller 1 x 0,5...1 x 4 mm² - AWG 20...AWG 11, katı kablo kablo uçsuz Vidalı terminaller 2 x 0,5...2 x 2,5 mm² - AWG 20...AWG 14, katı kablo kablo uçsuz Vidalı terminaller 1 x 0,2...1 x 2,5 mm² - AWG 24...AWG 12, esnek kablo kablo uçlu Vidalı terminaller 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16, esnek kablo kablo uçlu   sıkma torku 0,6...1 N.muyumluluk standardı IEC 60947-1   muhafaza malzemesi Kendiliğinden sönen plastik   yerel sinyalleme LED sarı için röle ON   montaj desteği 35 mm simetrik DIN rayıuyumluluk standardı EN/IEC 60715   elektrik dayanıklılığı 100000 cycles   mekanik dayanıklılık <= 30000000 cycles   çalışma hızı <= 360 çalışma/saat altinda tam yük   kullanım kategorisi AC-12uyumluluk standardı IEC 60947-5-1 AC-13uyumluluk standardı IEC 60947-5-1 AC-14uyumluluk standardı IEC 60947-5-1 AC-15uyumluluk standardı IEC 60947-5-1 DC-12uyumluluk standardı IEC 60947-5-1 DC-13uyumluluk standardı IEC 60947-5-1   güvenlik güvenilirlik verisi MTTFd = 924.6 yıl B10d = 850000   genişlik 17.5 mm   ürün ağırlığı 0.13 kg

Ortam elektromanyetik uyumluluk Endüstriyel ortamlar için emisyon standardıuyumluluk standardı EN/IEC 61000-6-4 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardıuyumluluk standardı EN/IEC 61000-6-3 Endüstriyel ortamlara bağışıklıkuyumluluk standardı EN/IEC 61000-6-2   standartlar EN/IEC 60255-1   ürün sertifikaları CSA C-Tick GL GOST UL   direktifler 89/336/EEC - elektromanyetik uyumluluk 73/23/EEC - alçak gerilim direktifi   depolama için ortam hava sıcaklığı -40...70 °C   çalışma için ortam hava sıcaklığı -20...50 °C   bağıl nem 95 % -de 55 °Cuyumluluk standardı IEC 60068-2-30   titreşim direnci 0,35 mm[Alan](f =[Alan]5...57,6 Hz)uyumluluk standardı IEC 60068-2-6 1 gn[Alan](f =[Alan]57,6...150 Hz)uyumluluk standardı IEC 60255-21-1   darbe dayanımı 15 gn için 11 msuyumluluk standardı IEC 60255-21-1   IP koruma derecesi IP20 (terminaller)uyumluluk standardı IEC 60529 IP30 (muhafaza)uyumluluk standardı IEC 60529   kirletme derecesi 3uyumluluk standardı IEC 60664-1   dielektrik test gerilimi 2 kV 1 dk AC 50 Hz   yayılmayan şok dalgası 4 kV

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 0701'den itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

3-Phase Supply Control RelaysDimensions and Mounting

3-Phase Supply Control RelaysWiring Diagram

Application SchemeExample

(1)Fault
