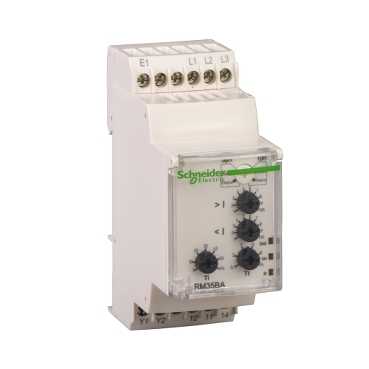

RM35BA10

Ana Ürün serisi Zelio Control   ürün ya da bileşen tipi Modüler ölçüm ve kontrol röleleri   röle tipi Pompa kontrol röleleri   ürüne özel uygulama 3 fazlı ve monofaze pompa için   röle adı RM35BA   röle tarafından izlenen parametreler Aşırı akım ve düşük akım kontrolü Trifaze beslemede faz hatası Trifaze beslemede faz sırası   zaman gecikmesi Terminal Y2'de sıfırlama sabit 0.3 s Enerjilemede Ti ayarlanabilir 1...60 sn, +/- 10 % Eşik değerini geçerken Tt ayarlanabilir 0.1...10 s, +/- 10 %   VA cinsinden anahtarlama kapasitesi 1250 VA   minimum anahtarlama akımı 10 mA -de 5 V DC   maksimum anahtarlama akımı 5 A AC/DC   VA cinsinden güç tüketimi <= 5 VA AC   ölçüm aralığı 1...10 A AC   kullanım kategorisi AC-12uyumluluk standardı IEC 60947-5-1 AC-13uyumluluk standardı IEC 60947-5-1 AC-14uyumluluk standardı IEC 60947-5-1 AC-15uyumluluk standardı IEC 60947-5-1 DC-12uyumluluk standardı IEC 60947-5-1 DC-13uyumluluk standardı IEC 60947-5-1

Tamamlayıcı sıfırlama süresi 2000 ms   maksimum anahtarlama gerilimi 250 V AC/DC   [Us] nominal besleme gerilimi 208...480 V AC 3 faz 230 V AC monofaze   besleme gerilimi limitleri 183...528 V AC   kontrol devresi gerilim limitleri - 15 % + 10 % Un   terminaller arasında direnç 0,01 Ohm E1-L2 terminalleri   genişlik 35 mm   çıkış kontakları 1 K/A   nominal çıkış akımı 5 A   ölçüm döngüsü <= 140 ms doğru rms değeri olarak   başlatmada çalışma gecikmesi 0.5 s   histeresiz 5 % 'ineşik   ölçüm doğruluğu Tam ölçek değerinin +/- %10'u   tekrarlama doğruluğu +/- 1 % için giriş ve ölçüm devresi +/- 1 % için zaman gecikmesi   ölçüm hatası +/- % 0,05/°C Tüm serinin % 1 volt üzerinde   yanıt süresi < 300 ms bir hata durumunda   giriş akımı 11 A 25 °C'de kalıcı E1-L2 terminalleri 50 A tekrar etmeyen < 1 s, 25 °C'de E1-L2 terminalleri   işaret CE : 73/23/EEC CE : EMC 89/336/EEC   aşırı gerilim kategorisi IIIuyumluluk standardı IEC 60664-1   yalıtım direnci > 500 MOhm -de 500 V DC between supply and relay output uyumluluk standardı 60255-5 > 500 MOhm -de 500 V DC between measurement and relay output uyumluluk standardı 60664-1 > 1 MOhm -de 500 V DC between supply and measurement uyumluluk standardı 60255-5 > 500 MOhm -de 500 V DC between supply and relay output uyumluluk standardı 60664-1 > 500 MOhm -de 500 V DC between measurement and relay output uyumluluk standardı 60255-5 > 1 MOhm -de 500 V DC between supply and measurement uyumluluk standardı 60664-1   [Ui] nominal yalıtım voltajı 400 Vuyumluluk standardı IEC 60664-1   besleme frekansı 50/60 Hz +/- 10 %   çalışma konumu Herhangi bir konum   bağlantılar - terminaller Vidalı terminaller 1 x 0,5...1 x 4 mm² - AWG 20...AWG 11, katı kablo kablo uçsuz Vidalı terminaller 2 x 0,5...2 x 2,5 mm² - AWG 20...AWG 14, katı kablo kablo uçsuz Vidalı terminaller 1 x 0,2...1 x 2,5 mm² - AWG 24...AWG 12, esnek kablo kablo uçlu Vidalı terminaller 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16, esnek kablo kablo uçlu   sıkma torku 0,6...1 N.muyumluluk standardı IEC 60947-1   muhafaza malzemesi Kendiliğinden sönen plastik   durum LED'i 1 LED yeşil için güç AÇIK 1 LED sarı için hata 1 LED sarı için röle AÇIK   montaj desteği 35 mm simetrik DIN rayıuyumluluk standardı EN/IEC 60715   elektrik dayanıklılığı 100000 cycles   mekanik dayanıklılık 30000000 cycles   çalışma hızı <= 360 çalışma/saat altinda tam yük

Ortam mikro kırılmalara bağışıklık 500 ms   elektromanyetik uyumluluk Endüstriyel ortamlar için emisyon standardıuyumluluk standardı EN/IEC 61000-6-4 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardıuyumluluk standardı EN/IEC 61000-6-3 Endüstriyel ortamlara bağışıklıkuyumluluk standardı NF EN/IEC 61000-6-2   standartlar EN/IEC 60255-6   ürün sertifikaları CSA C-Tick GL GOST UL   depolama için ortam hava sıcaklığı -40...70 °C   çalışma için ortam hava sıcaklığı -20...50 °C   bağıl nem 95 % -de 55 °Cuyumluluk standardı IEC 60068-2-30   titreşim direnci 0,35 mm[Alan](f =[Alan]5...57,6 Hz) uyumluluk standardı IEC 60068-2-6/IEC 60255-21-1 1 gn[Alan](f =[Alan]57,6...150 Hz) uyumluluk standardı IEC 60068-2-6/IEC 60255-21-1   darbe dayanımı 15 gn için 11 msuyumluluk standardı IEC 60255-21-1   IP koruma derecesi IP20 (terminaller)uyumluluk standardı IEC 60529 IP30 (muhafaza)uyumluluk standardı IEC 60529   kirletme derecesi 3uyumluluk standardı IEC 60664-1   dielektrik gücü 2 kV AC 50 Hz (şok dalgası 4 kV)

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 0701'den itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

3-Phase and Single-Phase Pump Control RelaysDimensions and Mounting
