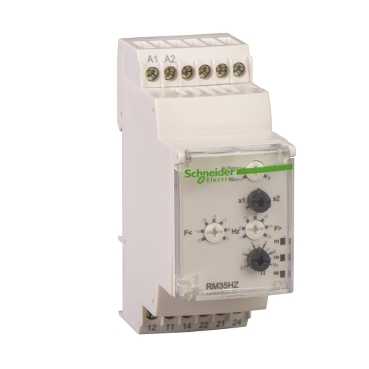

RM35HZ21FM

Ana Ürün serisi Zelio Control   ürün ya da bileşen tipi Modüler ölçüm ve kontrol röleleri   röle tipi Frekans kontrol rölesi   röle adı RM35HZ21FM   röle tarafından izlenen parametreler Aşırı frekans ve düşük frekans 50 veya 60 Hz   zaman gecikmesi Ayarlanabilir 0.1...10 s, +/- 10 % eşik değerini geçerken   VA cinsinden anahtarlama kapasitesi 1250 VA   minimum anahtarlama akımı 10 mA -de 5 V DC   VA cinsinden güç tüketimi <= 6 VA AC   ölçüm aralığı 40...70 Hz frekans   kullanım kategorisi AC-12uyumluluk standardı IEC 60947-5-1 AC-13uyumluluk standardı IEC 60947-5-1 AC-14uyumluluk standardı IEC 60947-5-1 AC-15uyumluluk standardı IEC 60947-5-1 DC-12uyumluluk standardı IEC 60947-5-1 DC-13uyumluluk standardı IEC 60947-5-1 DC-14uyumluluk standardı IEC 60947-5-1

Tamamlayıcı sıfırlama süresi 2000 ms için zaman gecikmesi   maksimum anahtarlama gerilimi 250 V AC/DC   [Us] nominal besleme gerilimi 120...277 V AC   besleme gerilimi limitleri 102...308 V AC   kontrol devresi frekansı 40...70 Hz   genişlik 35 mm   çıkış kontakları 1 K/A + 1 K/A   kontak malzemesi Kadmiyumsuz   nominal çıkış akımı 5 A   giriş frekansı 70 Hz   ölçüm döngüsü <= 200 ms doğru rms değeri olarak ölçüm döngüsü   başlatmada çalışma gecikmesi 0.5 s   histeresiz % 0,3 sabit   ölçüm doğruluğu Zaman gecikmesinde tam ölçek değerinin +/- %10'u Girişte tam ölçek değerinin +/- %10'u   tekrarlama doğruluğu +/- % 0,5 için giriş ve ölçüm devresi +/- % 0,5 için zaman gecikmesi   ölçüm hatası +/- % 0,05/°C sıcaklık değişimi ile Tüm serinin < +/- % 1 üzerinde gerilim değişimi ile   eşik ayarı -10...2 Hz -2...10 Hz   işaret CE : 73/23/EEC CE : EMC 89/336/EEC   aşırı gerilim kategorisi IIIuyumluluk standardı IEC 60664-1   yalıtım direnci > 500 MOhm -de 500 V DC between supply and relay outputuyumluluk standardı IEC 60255-5 > 500 MOhm -de 500 V DC between measurement and relay outputuyumluluk standardı IEC 60664-1 > 1 MOhm -de 500 V DC between supply and measurementuyumluluk standardı IEC 60255-5 > 500 MOhm -de 500 V DC between supply and relay outputuyumluluk standardı IEC 60664-1 > 500 MOhm -de 500 V DC between measurement and relay outputuyumluluk standardı IEC 60255-5 > 1 MOhm -de 500 V DC between supply and measurementuyumluluk standardı IEC 60664-1   [Ui] nominal yalıtım voltajı 400 Vuyumluluk standardı IEC 60664-1   kontrol devresi gerilim limitleri - 15 % + 10 % Un   besleme frekansı 50/60 Hz +/- 10 %   yalıtım Besleme ile ölçüm arasında galvaniz yalıtım yoktur   çalışma konumu Herhangi bir konum olmadan deger kaybi   bağlantılar - terminaller Vidalı terminaller 1 x 0,5...1 x 4 mm² - AWG 20...AWG 11, katı kablo kablo uçsuz Vidalı terminaller 2 x 0,5...2 x 2,5 mm² - AWG 20...AWG 14, katı kablo kablo uçsuz Vidalı terminaller 1 x 0,2...1 x 2,5 mm² - AWG 24...AWG 12, esnek kablo kablo uçlu Vidalı terminaller 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16, esnek kablo kablo uçlu   sıkma torku 0,6...1 N.muyumluluk standardı IEC 60947-1   muhafaza malzemesi Kendiliğinden sönen plastik   durum LED'i 1 LED yeşil için güç AÇIK 1 LED sarı için doğru frekans (yüksek R1) 1 LED sarı için doğru frekans (alçak R2)   montaj desteği 35 mm simetrik DIN rayıuyumluluk standardı EN/IEC 60715   elektrik dayanıklılığı 100000 cycles   mekanik dayanıklılık 30000000 cycles   çalışma hızı <= 360 çalışma/saat altinda tam yük

Ortam mikro kırılmalara bağışıklık 10 ms   elektromanyetik uyumluluk Endüstriyel ortamlar için emisyon standardıuyumluluk standardı EN/IEC 61000-6-4 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardıuyumluluk standardı EN/IEC 61000-6-3 Endüstriyel ortamlara bağışıklıkuyumluluk standardı NF EN/IEC 61000-6-2   standartlar IEC 60255-6 NF EN 60255-6   ürün sertifikaları CSA C-Tick GL GOST UL   depolama için ortam hava sıcaklığı -40...70 °C   çalışma için ortam hava sıcaklığı -20...50 °C   bağıl nem 95 % -de 55 °Cuyumluluk standardı IEC 60068-2-30   titreşim direnci 0,35 mm[Alan](f =[Alan]5...57,6 Hz) uyumluluk standardı IEC 60068-2-6/IEC 60255-21-1 1 gn[Alan](f =[Alan]57,6...150 Hz) uyumluluk standardı IEC 60068-2-6/IEC 60255-21-1   darbe dayanımı 15 gn için 11 msuyumluluk standardı IEC 60255-21-1   IP koruma derecesi IP20 (terminaller)uyumluluk standardı IEC 60529 IP30 (muhafaza)uyumluluk standardı IEC 60529   kirletme derecesi 3uyumluluk standardı IEC 60664-1   dielektrik test gerilimi 2 kV AC 50 Hz   yayılmayan şok dalgası 4 kV

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 0701'den itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

Frequency Control RelayDimensions and Mounting

Frequency Control RelayWiring Diagram
