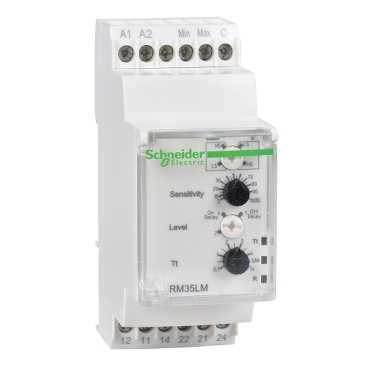

RM35LM33MW

Ana Ürün serisi Zelio Control   ürün ya da bileşen tipi Modüler ölçüm ve kontrol röleleri   röle tipi Seviye kontrol rölesi   röle adı RM35L   röle tarafından izlenen parametreler Dirençli problar ile algılama   zaman gecikme tipi Ayarlanabilir 0,1...5 sn +/- 10 %   VA cinsinden anahtarlama kapasitesi 1250 VA   minimum anahtarlama akımı 10 mA -de 5 V DC   maksimum anahtarlama akımı 5 A AC/DC   VA cinsinden güç tüketimi <= 5 VA AC   ölçüm aralığı 250 Ohm...1 MOhm   kullanım kategorisi AC-12uyumluluk standardı IEC 60947-5-1 AC-13uyumluluk standardı IEC 60947-5-1 AC-14uyumluluk standardı IEC 60947-5-1 AC-15uyumluluk standardı IEC 60947-5-1 DC-12uyumluluk standardı IEC 60947-5-1 DC-13uyumluluk standardı IEC 60947-5-1

Tamamlayıcı sıfırlama süresi 1750 ms   maksimum anahtarlama gerilimi 250 V AC/DC   [Us] nominal besleme gerilimi 24...240 V AC/DC 50/60 Hz +/- 10 %   besleme gerilimi limitleri 20,4...264 V AC/DC   kontrol devresi gerilim limitleri - 15 % + 10 % Un   W cinsinden güç tüketimi <= 1,5 W DC   çıkış kontakları 2 K/A   nominal çıkış akımı 5 A   başlatmada çalışma gecikmesi 0.6 s   ölçüm doğruluğu Tam ölçek değerinin +/- %10'u HS serisi için +/- % 20   tekrarlama doğruluğu +/- 2 % için zaman gecikmesi   ölçüm hatası % 0,5/°C sıcaklık değişimi ile   hassasiyet skalası 0.25...5 kOhm LS (Düşük Hassasiyet) 5...100 kOhm St (Standart Hassasiyet) 50...1000 kOhm HS (Yüksek Hassasiyet)   hassasiyet ayarı 5...100 %   sensörler için besleme akımı <= 1 mA   kablo uzunluğu 100 m arasinda prob ve gecikme   kablo kapasitansı <= 1 nF HS (Yüksek Hassasiyet) prob kablosu <= 2,2 nF St (Standart Hassasiyet) prob kablosu <= 4,7 nF LS (Düşük Hassasiyet)   işaret CE : 73/23/EEC CE : EMC 89/336/EEC   aşırı gerilim kategorisi IIIuyumluluk standardı IEC 60664-1   yalıtım direnci > 500 MOhm -de 500 V DC between supply and relay outputuyumluluk standardı IEC 60255-5 > 500 MOhm -de 500 V DC between supply and relay outputuyumluluk standardı IEC 60255-5 > 500 MOhm -de 500 V DC between measurement and relay outputuyumluluk standardı IEC 60664-1 > 1 MOhm -de 500 V DC between supply and measurementuyumluluk standardı IEC 60255-5 > 500 MOhm -de 500 V DC between supply and relay outputuyumluluk standardı IEC 60664-1 > 500 MOhm -de 500 V DC between measurement and relay outputuyumluluk standardı IEC 60255-5 > 1 MOhm -de 500 V DC between supply and measurementuyumluluk standardı IEC 60664-1   [Ui] nominal yalıtım voltajı 250 Vuyumluluk standardı IEC 60664-1   çalışma konumu Herhangi bir konum olmadan deger kaybi   bağlantılar - terminaller Vidalı terminaller 1 x 0,5...1 x 4 mm² - AWG 20...AWG 11, katı kablo kablo uçsuz Vidalı terminaller 2 x 0,5...2 x 2,5 mm² - AWG 20...AWG 14, katı kablo kablo uçsuz Vidalı terminaller 1 x 0,2...1 x 2,5 mm² - AWG 24...AWG 12, esnek kablo kablo uçlu Vidalı terminaller 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16, esnek kablo kablo uçlu   sıkma torku 0,6...1 N.muyumluluk standardı IEC 60947-1   muhafaza malzemesi Kendiliğinden sönen plastik   yerel sinyalleme LED yeşil için güç AÇIK LED sarı için röle ON LED sarı için timer ON   montaj desteği 35 mm simetrik DIN rayıuyumluluk standardı EN/IEC 60715   elektrik dayanıklılığı 100000 cycles   mekanik dayanıklılık 30000000 cycles   çalışma hızı <= 360 çalışma/saat altinda tam yük   güvenlik güvenilirlik verisi MTTFd = 182.6 yıl B10d = 170000   genişlik 35 mm

Ortam mikro kırılmalara bağışıklık 100 ms DC 90 ms AC   elektromanyetik uyumluluk Endüstriyel ortamlar için emisyon standardıuyumluluk standardı EN/IEC 61000-6-4 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardıuyumluluk standardı EN/IEC 61000-6-3 Endüstriyel ortamlara bağışıklıkuyumluluk standardı NF EN/IEC 61000-6-2   standartlar EN/IEC 60255-6   ürün sertifikaları CSA C-Tick GL GOST UL   depolama için ortam hava sıcaklığı -40...70 °C   çalışma için ortam hava sıcaklığı -20...50 °C   bağıl nem 95 % -de 55 °Cuyumluluk standardı IEC 60068-2-30   titreşim direnci 0,35 mm[Alan](f =[Alan]5...57,6 Hz)uyumluluk standardı IEC 60068-2-6 1 gn[Alan](f =[Alan]57,6...150 Hz)uyumluluk standardı IEC 60255-21-1   darbe dayanımı 15 gn için 11 msuyumluluk standardı IEC 60255-21-1   IP koruma derecesi IP20 (terminaller)uyumluluk standardı IEC 60529 IP30 (muhafaza)uyumluluk standardı IEC 60529   kirletme derecesi 3uyumluluk standardı IEC 60664-1   dielektrik test gerilimi 2 kV AC 50 Hz, 1 dkuyumluluk standardı IEC 60255-5 2 kV AC 50 Hz, 1 dkuyumluluk standardı IEC 60664-1

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 0701'den itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

Level Control RelaysDimensions and Mounting

Level Control RelaysWiring Diagram
