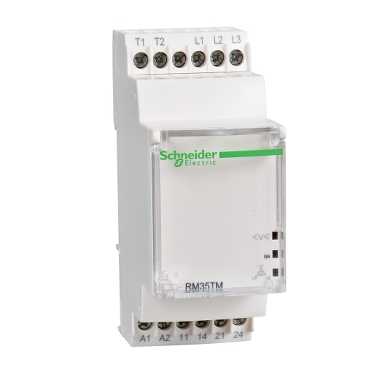

RM35TM50MW

Ana Ürün serisi Zelio Control   ürün ya da bileşen tipi Modüler ölçüm ve kontrol röleleri   röle tipi Motor sıcaklığı kontrol rölesi   ürüne özel uygulama 3 fazlı besleme için   röle adı RM35TM   röle tarafından izlenen parametreler PTC prob ile motor sıcaklığı Faz hatası algılama Faz sırası   zaman gecikme tipi Fixed 0.3 s   VA cinsinden anahtarlama kapasitesi 1250 VA   ölçüm aralığı 0...20 Ohm kısa devre algılama 208...480 V gerilim AC

Tamamlayıcı sıfırlama süresi 10000 ms için çıkış   maksimum anahtarlama gerilimi 250 V AC 250 V DC   minimum anahtarlama akımı 10 mA -de 5 V DC   maksimum anahtarlama akımı 5 A AC 5 A DC   besleme gerilimi limitleri 20,4...264 V AC 20,4...264 V DC   VA cinsinden güç tüketimi <= 4 VA AC   W cinsinden güç tüketimi <= 0,5 W DC   kontrol devresi frekansı 50...60 Hz +/- 10 %   terminaller arasında direnç 602 mOhm   çıkış kontakları 2 NA   nominal çıkış akımı 5 A   ölçüm gerilimi limitleri 176...528 V AC   başlatmada çalışma gecikmesi <= 500 ms   gerilim aralığı 176...528 V   yanıt süresi > 50 ms Y1 girişi (kontakY1-T1) ve basmalı düğme   kontrol devresi gerilimi <= 3,6 V 'insıcaklık kontrol devresi (T1-T2 terminalleri açık)   kısa devre akımı 0,007 A sıcaklık algılama devresi (T1-T2 terminalleri kısa devre yapmış)   direnç <= 1500 Ohm için sıcaklık sensörü -de 20 °C   açma eşiği 3100 Ohm (+/- 10 % için sıcaklık kontrol devresi)   sıfırlama eşiği 1650 Ohm (+/- 10 % için sıcaklık kontrol devresi)   işaret CE   aşırı gerilim kategorisi IIIuyumluluk standardı IEC 60664-1   yalıtım direnci > 500 MOhm -de 500 V DC between supply and relay outputuyumluluk standardı IEC 60255-5 > 500 MOhm -de 500 V DC between supply and relay outputuyumluluk standardı IEC 60255-5 > 500 MOhm -de 500 V DC between measurement and relay outputuyumluluk standardı IEC 60664-1 > 1 MOhm -de 500 V DC between supply and measurementuyumluluk standardı IEC 60255-5 > 500 MOhm -de 500 V DC between supply and relay outputuyumluluk standardı IEC 60664-1 > 500 MOhm -de 500 V DC between measurement and relay outputuyumluluk standardı IEC 60255-5 > 1 MOhm -de 500 V DC between supply and measurementuyumluluk standardı IEC 60664-1   [Ui] nominal yalıtım voltajı 400 Vuyumluluk standardı IEC 60664-1   besleme frekansı 50/60 Hz +/- 10 %   çalışma konumu Herhangi bir konum olmadan   bağlantılar - terminaller Vidalı terminaller 1 x 0,5...1 x 4 mm² - AWG 20...AWG 11, katı kablo kablo uçsuz Vidalı terminaller 2 x 0,5...2 x 2,5 mm² - AWG 20...AWG 14, katı kablo kablo uçsuz Vidalı terminaller 1 x 0,2...1 x 2,5 mm² - AWG 24...AWG 12, esnek kablo kablo uçlu Vidalı terminaller 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16, esnek kablo kablo uçlu   sıkma torku 0,6...1 N.muyumluluk standardı IEC 60947-1   muhafaza malzemesi Kendiliğinden sönen plastik   yerel sinyalleme LED yeşil için güç AÇIK LED sarı için phase of relay (R2) LED sarı için temperature of relay (R1)   montaj desteği 35 mm simetrik DIN rayıuyumluluk standardı EN/IEC 60715   elektrik dayanıklılığı 10000 cycles   mekanik dayanıklılık <= 30000000 cycles   çalışma hızı <= 360 çalışma/saat altinda tam yük   kullanım kategorisi AC-12uyumluluk standardı IEC 60947-5-1 AC-13uyumluluk standardı IEC 60947-5-1 AC-14uyumluluk standardı IEC 60947-5-1 AC-15uyumluluk standardı IEC 60947-5-1 DC-12uyumluluk standardı IEC 60947-5-1 DC-13uyumluluk standardı IEC 60947-5-1   genişlik 35 mm   ürün ağırlığı 0.13 kg

Ortam mikro kırılmalara bağışıklık 20 ms -de 20,4 V   elektromanyetik uyumluluk Endüstriyel ortamlar için emisyon standardıuyumluluk standardı EN/IEC 61000-6-4 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardıuyumluluk standardı EN/IEC 61000-6-3 Endüstriyel ortamlara bağışıklıkuyumluluk standardı EN/IEC 61000-6-2   standartlar EN/IEC 60255-6 IEC 60034-11-2   ürün sertifikaları CSA C-Tick GL GOST UL   direktifler 89/336/EEC - elektromanyetik uyumluluk 73/23/EEC - alçak gerilim direktifi   depolama için ortam hava sıcaklığı -40...70 °C   çalışma için ortam hava sıcaklığı -20...50 °C   bağıl nem 95 % -de 55 °Cuyumluluk standardı IEC 60068-2-30   titreşim direnci 0,35 mm[Alan](f =[Alan]5...57,6 Hz)uyumluluk standardı IEC 60068-2-6 1 gn[Alan](f =[Alan]57,6...150 Hz)uyumluluk standardı IEC 60255-21-1   darbe dayanımı 15 gn için 11 msuyumluluk standardı IEC 60255-21-1   IP koruma derecesi IP20 (terminaller)uyumluluk standardı IEC 60529 IP30 (muhafaza)uyumluluk standardı IEC 60529   kirletme derecesi 3uyumluluk standardı IEC 60664-1   dielektrik test gerilimi 2 kV 1 dk AC 50 Hz   yayılmayan şok dalgası 4 kV

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 0701'den itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

3-Phase Supply and Motor Temperature Control RelaysDimensions and Mounting

3-Phase Supply and Motor Temperature Control RelaysWiring Diagram
