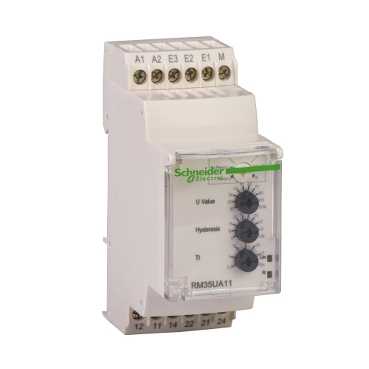

RM35UA12MW

Ana Ürün serisi Zelio Control   ürün ya da bileşen tipi Modüler ölçüm ve kontrol röleleri   röle tipi Çok fonksiyonlu gerilim kontrol rölesi   röle adı RM35UA   röle tarafından izlenen parametreler Aşırı gerilim veya düşük gerilim algılama   zaman gecikme tipi Ayarlanabilir 0.3...30 s, 0 + 10 % eşik değerini geçerken   VA cinsinden anahtarlama kapasitesi 1250 VA   minimum anahtarlama akımı 10 mA -de 5 V DC   maksimum anahtarlama akımı 5 A AC/DC   VA cinsinden güç tüketimi <= 3,5 VA AC   ölçüm aralığı 1...100 V gerilim   kullanım kategorisi AC-12uyumluluk standardı IEC 60947-5-1 AC-13uyumluluk standardı IEC 60947-5-1 AC-14uyumluluk standardı IEC 60947-5-1 AC-15uyumluluk standardı IEC 60947-5-1 DC-12uyumluluk standardı IEC 60947-5-1 DC-13uyumluluk standardı IEC 60947-5-1 DC-14uyumluluk standardı IEC 60947-5-1

Tamamlayıcı sıfırlama süresi 1500 ms için zaman gecikmesi   maksimum anahtarlama gerilimi 250 V AC/DC   [Us] nominal besleme gerilimi 24...240 V AC/DC, 50/60 Hz +/- 10 %   besleme gerilimi limitleri 20,4...264 V AC/DC   W cinsinden güç tüketimi <= 0,6 W DC   mikro kırılmalara bağışıklık 10 ms   kontrol devresi frekansı 40...70 Hz +/- 10 %   terminaller arasında direnç 110 mOhm E2-M terminalleri 22 mOhm E1-M terminalleri 220 mOhm E3-M terminalleri   çıkış kontakları 2 K/A   nominal çıkış akımı 5 A   ölçüm döngüsü <= 30 ms doğru rms değeri olarak ölçüm döngüsü   histeresiz 5...50 % 'ineşik ayarı   başlatmada çalışma gecikmesi <= 600 ms   ölçüm doğruluğu Tam ölçek değerinin +/- %10'u   tekrarlama doğruluğu +/- % 0,5 için giriş ve ölçüm devresi +/- 2 % için zaman gecikmesi   ölçüm hatası +/- % 0,05/°C sıcaklık değişimi ile Tüm serinin < % 1 üzerinde gerilim değişimi ile   polarite DC güç kaynağı üzerinde sabit polarite   hassasiyet skalası 1...10 V E1-M terminalleri 10...100 V E3-M terminalleri 5...50 V E2-M terminalleri   eşik ayarı 10...100 %   kalite etiketleri CE   aşırı gerilim kategorisi IIIuyumluluk standardı IEC 60664-1   yalıtım direnci > 500 MOhm -de 500 V DC between supply and relay outputuyumluluk standardı IEC 60255-5 > 500 MOhm -de 500 V DC between supply and relay outputuyumluluk standardı IEC 60255-5 > 500 MOhm -de 500 V DC between measurement and relay outputuyumluluk standardı IEC 60664-1 > 1 MOhm -de 500 V DC between supply and measurementuyumluluk standardı IEC 60255-5 > 500 MOhm -de 500 V DC between supply and relay outputuyumluluk standardı IEC 60664-1 > 500 MOhm -de 500 V DC between measurement and relay outputuyumluluk standardı IEC 60255-5 > 1 MOhm -de 500 V DC between supply and measurementuyumluluk standardı IEC 60664-1   [Ui] nominal yalıtım voltajı 250 Vuyumluluk standardı IEC 60664-1 600 Vuyumluluk standardı IEC 60664-1   kontrol devresi gerilim limitleri - 15 % + 10 % Un   çalışma konumu Herhangi bir konum olmadan deger kaybi   bağlantılar - terminaller Vidalı terminaller 1 x 0,5...1 x 4 mm² - AWG 20...AWG 11, katı kablo kablo uçsuz Vidalı terminaller 2 x 0,5...2 x 2,5 mm² - AWG 20...AWG 14, katı kablo kablo uçsuz Vidalı terminaller 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16, esnek kablo kablo uçlu Vidalı terminaller 1 x 0,2...2 x 2,5 mm² - AWG 24...AWG 12, esnek kablo kablo uçlu   sıkma torku 0,6...1 N.muyumluluk standardı IEC 60947-1   muhafaza malzemesi Kendiliğinden sönen plastik   yerel sinyalleme LED yeşil için güç AÇIK LED sarı için röle ON   montaj desteği 35 mm simetrik DIN rayıuyumluluk standardı EN/IEC 60715   elektrik dayanıklılığı 100000 cycles   mekanik dayanıklılık <= 30000000 cycles   çalışma hızı <= 360 çalışma/saat altinda tam yük   güvenlik güvenilirlik verisi MTTFd = 308.2 yıl B10d = 290000   genişlik 35 mm   ürün ağırlığı 0.08 kg

Ortam elektromanyetik uyumluluk Endüstriyel ortamlar için emisyon standardıuyumluluk standardı EN/IEC 61000-6-4 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardıuyumluluk standardı EN/IEC 61000-6-3 Endüstriyel ortamlara bağışıklıkuyumluluk standardı NF EN/IEC 61000-6-2   standartlar EN/IEC 60255-6   ürün sertifikaları CSA C-Tick GL GOST UL   direktifler 89/336/EEC - elektromanyetik uyumluluk 73/23/EEC - alçak gerilim direktifi   depolama için ortam hava sıcaklığı -40...70 °C   çalışma için ortam hava sıcaklığı -20...50 °C   bağıl nem 95 % -de 55 °Cuyumluluk standardı IEC 60068-2-30   titreşim direnci 0,35 mm[Alan](f =[Alan]5...57,6 Hz)uyumluluk standardı IEC 60068-2-6 1 gn[Alan](f =[Alan]57,6...150 Hz)uyumluluk standardı IEC 60255-21-1   darbe dayanımı 5 gnuyumluluk standardı IEC 60068-2-27   IP koruma derecesi IP20 (terminaller)uyumluluk standardı IEC 60529 IP30 (muhafaza)uyumluluk standardı IEC 60529   kirletme derecesi 3uyumluluk standardı IEC 60664-1   dielektrik test gerilimi 2 kV AC 50 Hz, 1 dkuyumluluk standardı IEC 60255-5 2 kV AC 50 Hz, 1 dkuyumluluk standardı IEC 60664-1   yayılmayan şok dalgası 4 kVuyumluluk standardı IEC 60255-5 4 kVuyumluluk standardı IEC 60664-1 4 kVuyumluluk standardı IEC 61000-4-5

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 0701'den itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

Multifunction Voltage Control RelaysDimensions and Mounting

Multifunction Voltage Control RelaysWiring Diagram

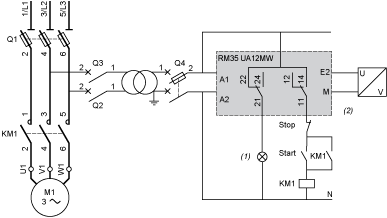

Application SchemeExample: Overspeed Monitoring (Undervoltage Function)

(1)Overspeed(2)Tachogenerator
