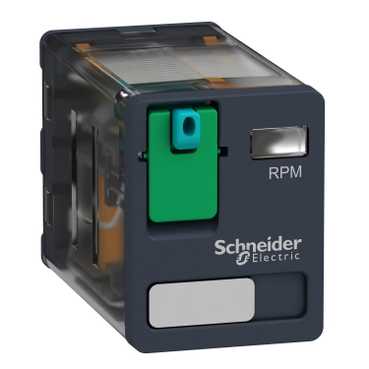

RPM21BD

Ana Ürün serisi Zelio Relay   seri adı Power   ürün ya da bileşen tipi Takılabilir röle   cihaz kısa adı RPM   kontak tipi ve düzenleme 2 K/A   kontrol devresi gerilimi 24 V DC   [Ithe] klasik muhafazalı termik akım 15 A -de -40...55 °C   durum LED'i Olmadan   kontrol tipi Test butonu   kullanım katsayısı 20 %

Tamamlayıcı pim biçimi Düz   [Ui] nominal yalıtım voltajı 250 Vuyumluluk standardı IEC 300 Vuyumluluk standardı UL 300 Vuyumluluk standardı CSA   [Uimp] nominal darbe dayanım voltajı 4 kV için 1,2/50 µs   kontak malzemesi AgNi   [Ie] nominal çalışma akımı 15 A -de 277 V AC uyumluluk standardı UL 7,5 A -de 28 V DC (NK)uyumluluk standardı IEC 15 A -de 250 V AC (NA)uyumluluk standardı IEC 7,5 A -de 250 V AC (NK)uyumluluk standardı IEC 15 A -de 28 V DC (NA)uyumluluk standardı IEC 15 A -de 28 V DC uyumluluk standardı UL   maksimum anahtarlama gerilimi 250 Vuyumluluk standardı IEC   yük akımı 15 A -de 250 V AC 15 A -de 28 V DC   maksimum anahtarlama kapasitesi 3750 VA 420 W   minimum anahtarlama kapasitesi 170 mW -de 10 mA, 17 V   çalışma hızı <= 18000 döngü/saat yüksüz <= 1200 döngü/saat düşük yük   mekanik dayanıklılık 10000000 cycles   elektrik dayanıklılığı 100000 cycles için dirençli yük   W cinsinden ortalama tüketim 0.85 W   düşme gerilimi eşiği >= 0,1 Uc DC   çalışma süresi 20 ms at nominal voltage   sıfırlama süresi 20 ms at nominal voltage   ortalama direnç 640 Ohm +/- 10 % -de 20 °C   nominal çalışma gerilimi limitleri 19.2...26.4 V DC   koruma kategorisi RT I   çalışma konumu Herhangi bir konum   güvenlik güvenilirlik verisi B10d = 100000   ürün ağırlığı 0.036 kg

Ortam dielektrik gücü 2000 V AC bobin ve kontak arasındaile sağlamlaştırılmış yalıtım 2000 V AC kutuplar arasındaile temel yalıtım 1500 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım   standartlar EN/IEC 61810-1 UL 508 CSA C22.2 No 14   ürün sertifikaları CSA RoHS UL REACH EAC   depolama için ortam hava sıcaklığı -40...85 °C   çalışma için ortam hava sıcaklığı -40...55 °C   titreşim direnci 3 gn[Alan](f =[Alan]10...150 Hz), genlik +/- 1 mm (üzerinde çalışan 5 döngü) 5 gn[Alan](f =[Alan]10...150 Hz), genlik +/- 1 mm (üzerinde çalışmayan 5 döngü)   IP koruma derecesi IP40uyumluluk standardı EN/IEC 60529   darbe dayanımı 30 gn çalışmıyor 15 gn çalışma sırasında   kirletme derecesi 3

Dimensions

Pin Side View

Wiring Diagram

Symbols shown in blue correspond to Nema marking.
