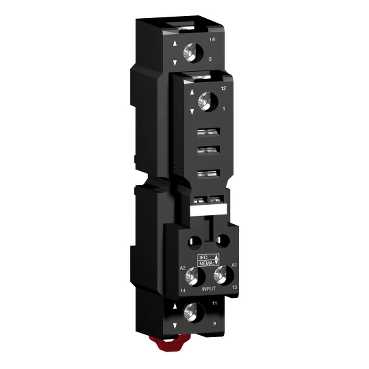

RPZF1

Ana Ürün serisi Zelio Relay   ürün ya da bileşen tipi Soket   kontak terminali düzenlemesi Karışık   ürün uyumluluğu Takılabilir röle RPM (1 K/A)   cihaz kısa adı RPZ

Tamamlayıcı [Ith] klasik açık hava termik akımı 15 A   [Ue] nominal çalışma voltajı 250 V   sıkma torku <= 1 N.m (M3.5 screw(s)) <= 0,8 N.m (M3 screw(s))   sabitleme modu Vidayla montaj yeri panel Takılabilir montaj yeri 35 mm simetrik DIN rayı   ürün ağırlığı 0.031 kg

Ortam bağlantılar - terminaller Contact terminal - vida kelepçesi terminalleri, 2 tel katı kablo kablo uçsuz 0.5...4 mm² / AWG 20...AWG 12 Contact terminal - vida kelepçesi terminalleri, 1 tel katı kablo kablo uçsuz 0.5...4 mm² / AWG 20...AWG 12 Contact terminal - vida kelepçesi terminalleri, 2 tel esnek kablo kablo uçlu 0,5...2,5 mm² / AWG 20...AWG 14 Contact terminal - vida kelepçesi terminalleri, 1 tel esnek kablo kablo uçlu 0,5...2,5 mm² / AWG 20...AWG 14 Coil terminal - vida kelepçesi terminalleri, 2 tel katı kablo kablo uçsuz 0,5...2,5 mm² / AWG 20...AWG 14 Coil terminal - vida kelepçesi terminalleri, 1 tel katı kablo kablo uçsuz 0,5...2,5 mm² / AWG 20...AWG 14 Coil terminal - vida kelepçesi terminalleri, 2 tel esnek kablo kablo uçlu 0,5...1,5 mm² / AWG 20...AWG 16 Coil terminal - vida kelepçesi terminalleri, 1 tel esnek kablo kablo uçlu 0,5...1,5 mm² / AWG 20...AWG 16   standartlar IEC 61984 UL 508 CSA C22.2 No 14   ürün sertifikaları CE CSA RoHS UL REACH EAC Çin RoHS   depolama için ortam hava sıcaklığı -40...85 °C   çalışma için ortam hava sıcaklığı -40...55 °C   IP koruma derecesi IP20uyumluluk standardı EN/IEC 60529   dielektrik direnci 2500 V

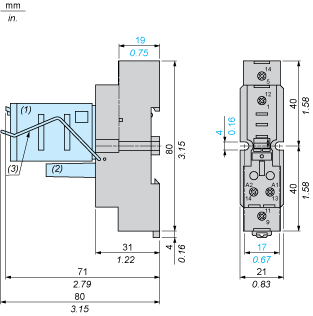

Dimensions

(1)Relays(2)Protection module(3)Maintaining clamp

Wiring Diagram

Symbols shown in blue correspond to Nema marking.
